Coberturas
Estruturas de alumínio e lona técnica calculadas para o vento e a neve da sua localização concreta.
850
g/m² de lona
6061/T6
alumínio anodizado
+20
anos de vida útil
1-6
campos por cobertura
Cálculo estrutural
A mesma cobertura pode ser calculada sob enquadramentos normativos diferentes, e disso depende a carga que suporta e o que lhe exige a si como proprietário. Publicamos os quatro, com a norma aplicada em cada caso.
01
Memória assinada · marcação CE UNE-EN 1090
A configuração padrão de fabrico, com pórticos a cada 5 m. Entrega-se com desenhos de construção, implantação e reações na base, memória de cálculo assinada e marcação CE do conjunto estrutural.
As cargas de cada projeto calculam-se para o seu local antes de confirmar a encomenda.
02
UNE-EN 13782 · EN 1999-1-1
Estrutura de carácter temporário. A norma admite este valor de neve apenas quando se garante que não acumula na cobertura.
Exige plano de gestão de neve a cargo do clube, com equipamento de aquecimento ou remoção antes de acumular.
03
UNE-EN 13782 · EN 1991-1-3 anexo D
Estrutura temporária com a neve real do local recalculada para uma vida útil de 10 anos, segundo o anexo D do Eurocódigo.
04
Eurocódigos EN 1990 · 1991-1-3 · 1991-1-4 · 1999-1-1
Estrutura permanente calculada com o procedimento completo do Eurocódigo de vento, não com a pressão dinâmica simples. Cobre qualquer local dentro dos limites publicados, sem condições de utilização.
O projeto justificado pelo nosso engenheiro não é aplicável se ocorrer qualquer uma destas três condições. Nesse caso recalculamos para o local antes de confirmar a encomenda.
Memória de cálculo assinada por engenheiro, com as hipóteses explícitas: velocidade básica, categoria de terreno, coeficientes de pressão e combinações. Entregue com cada projeto.
O que inclui
Seis entregáveis que seguem com cada cobertura e que um montador de tendas não produz.
Análise estrutural completa feita para o seu projeto e o seu terreno, não um cálculo genérico.

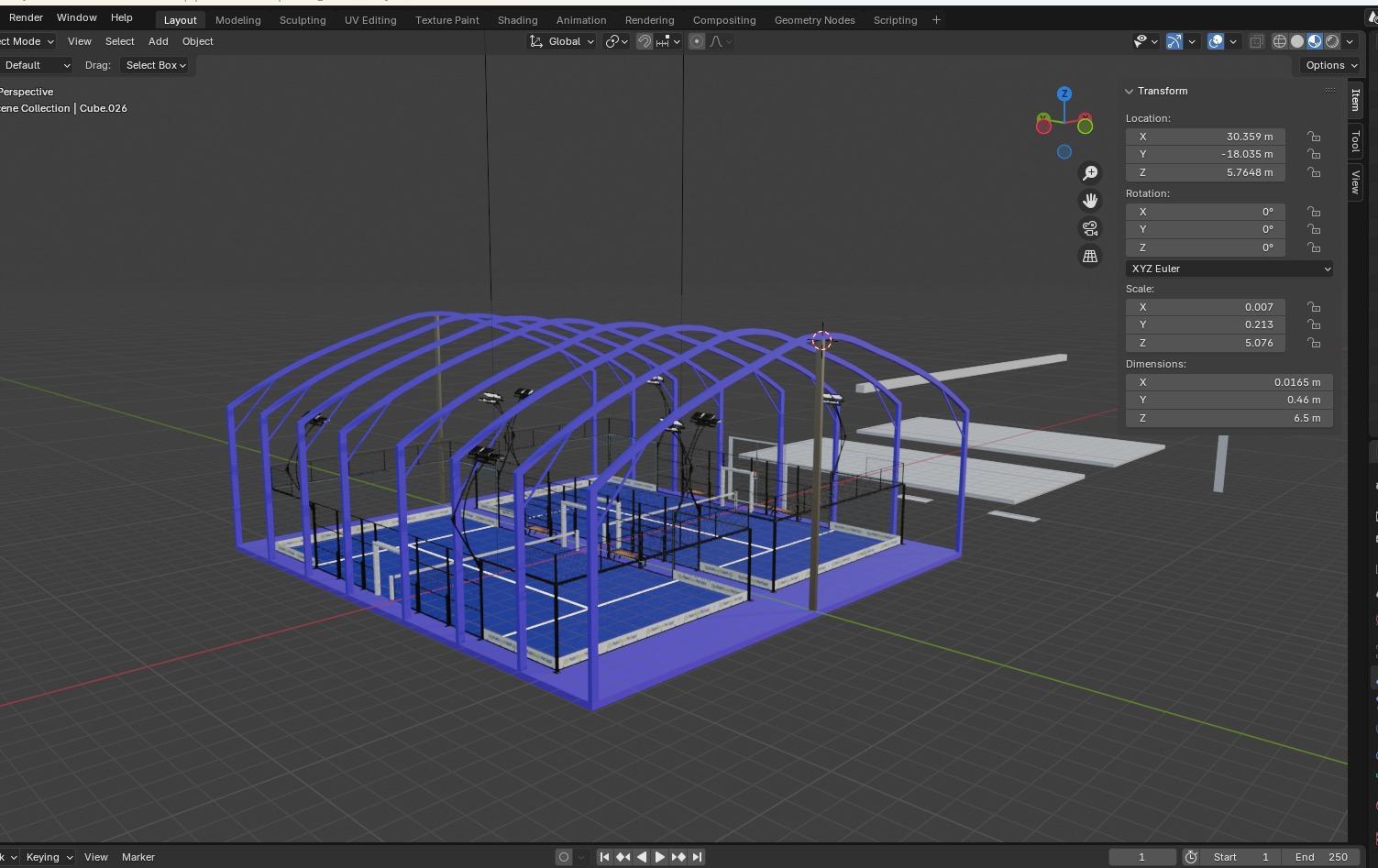

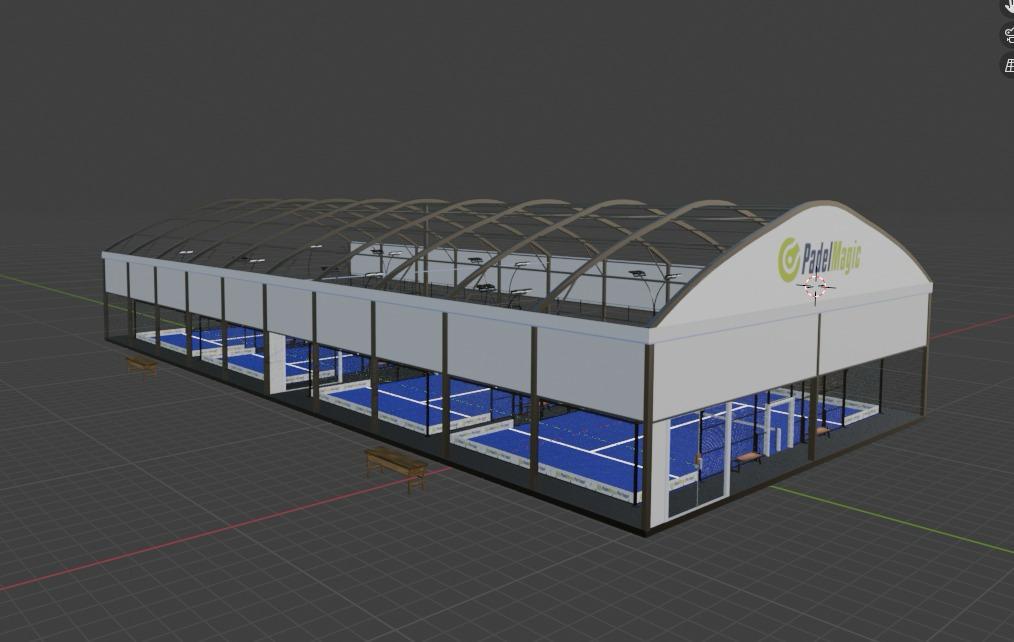

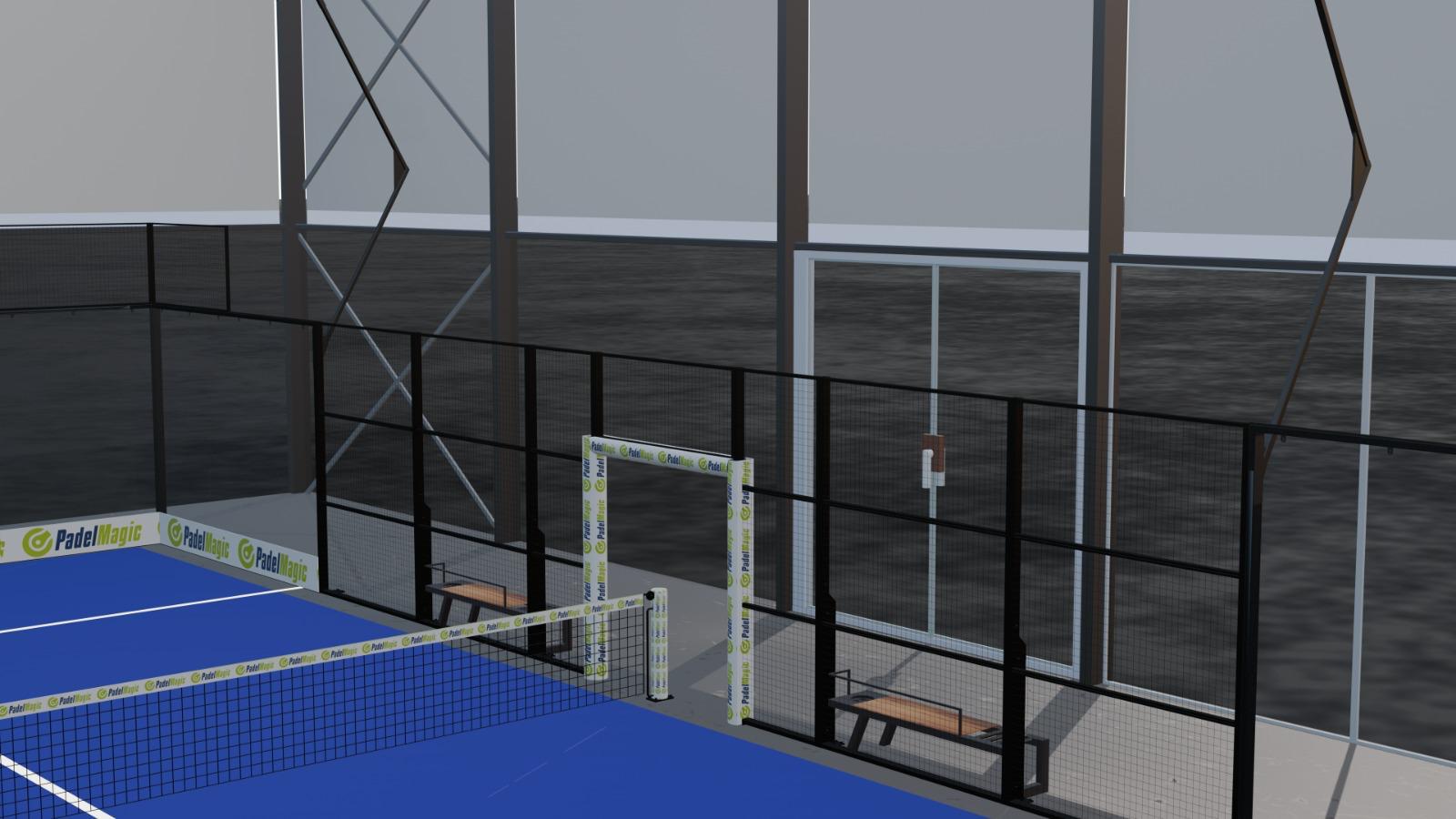

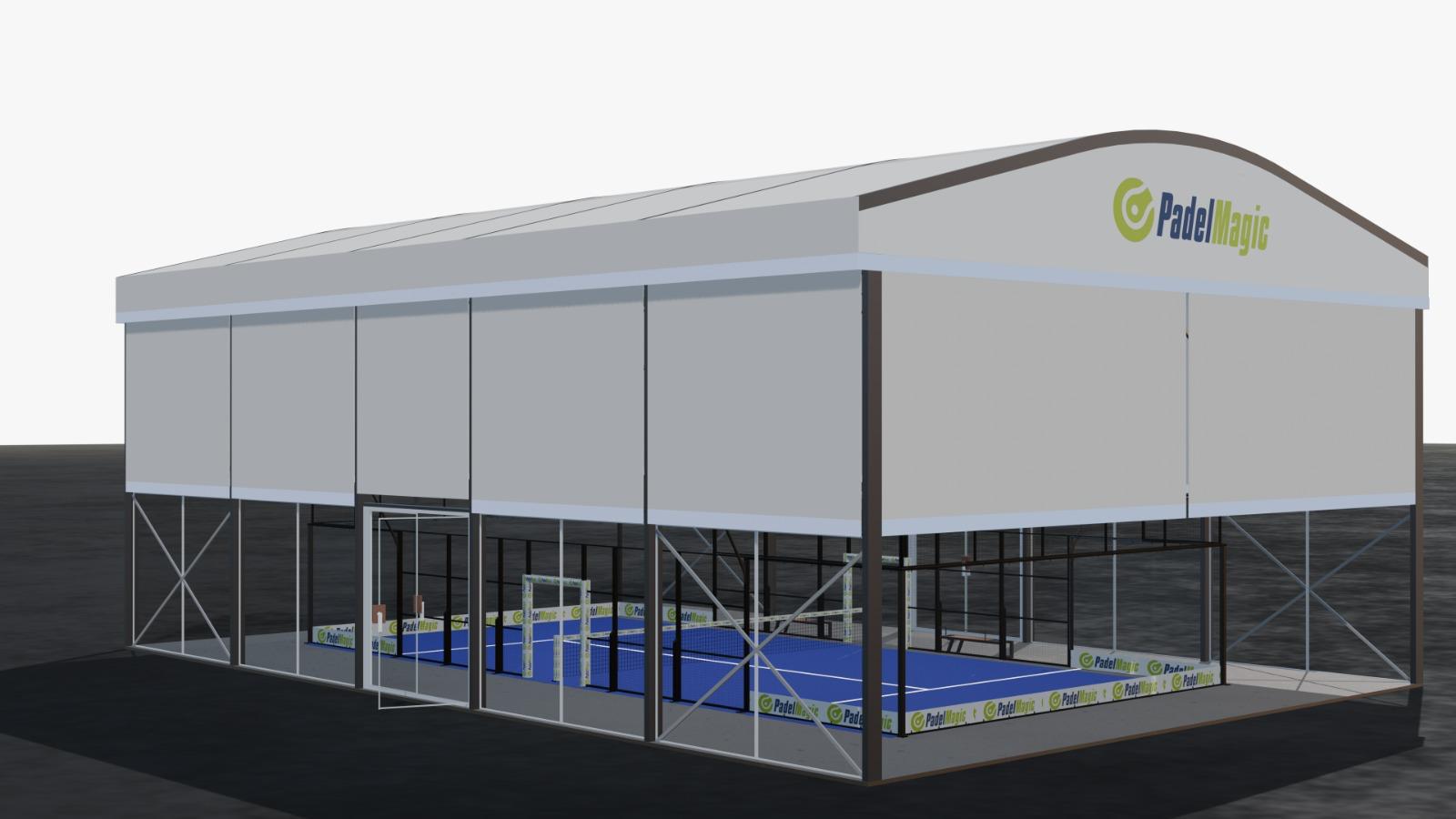

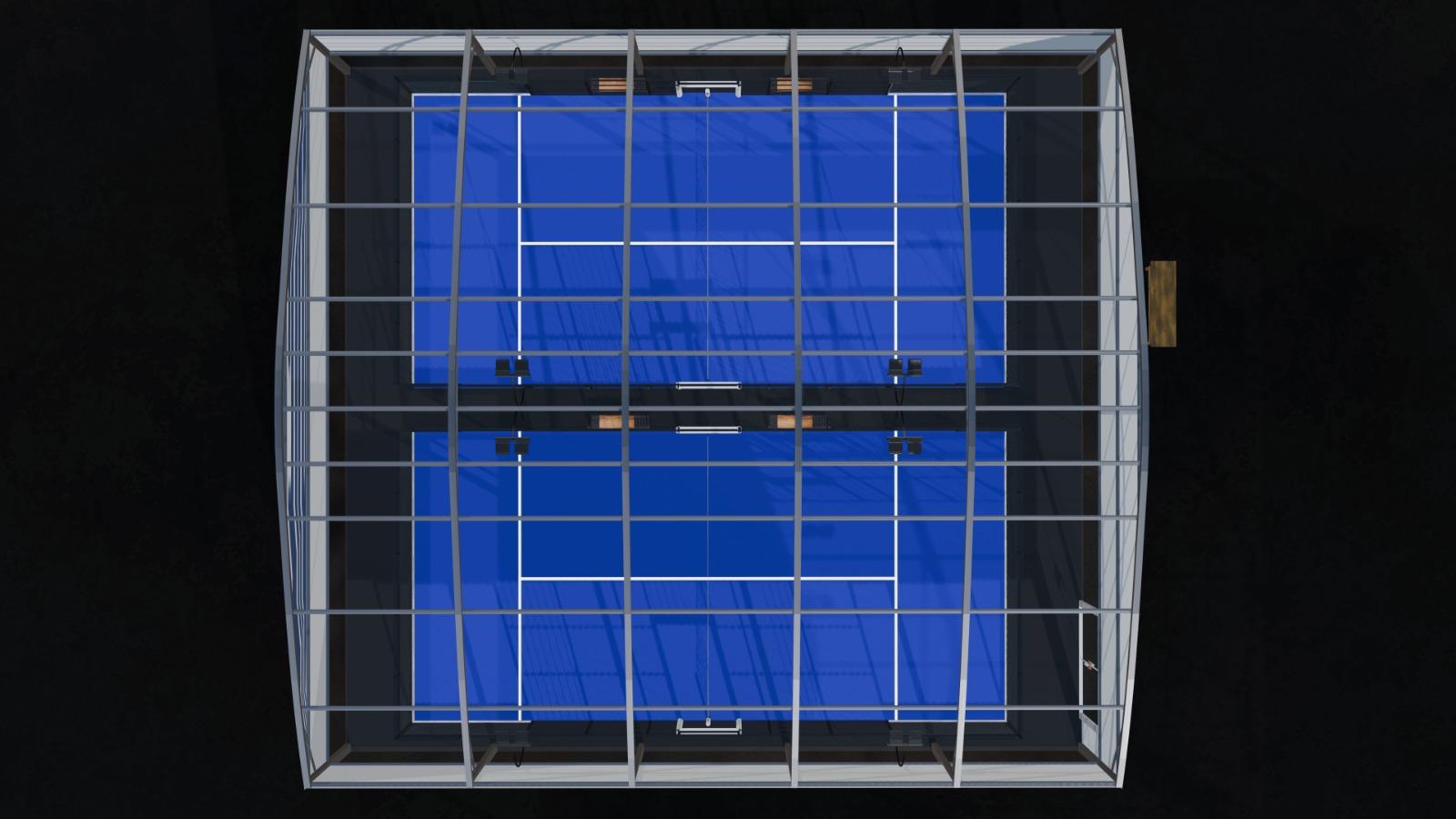

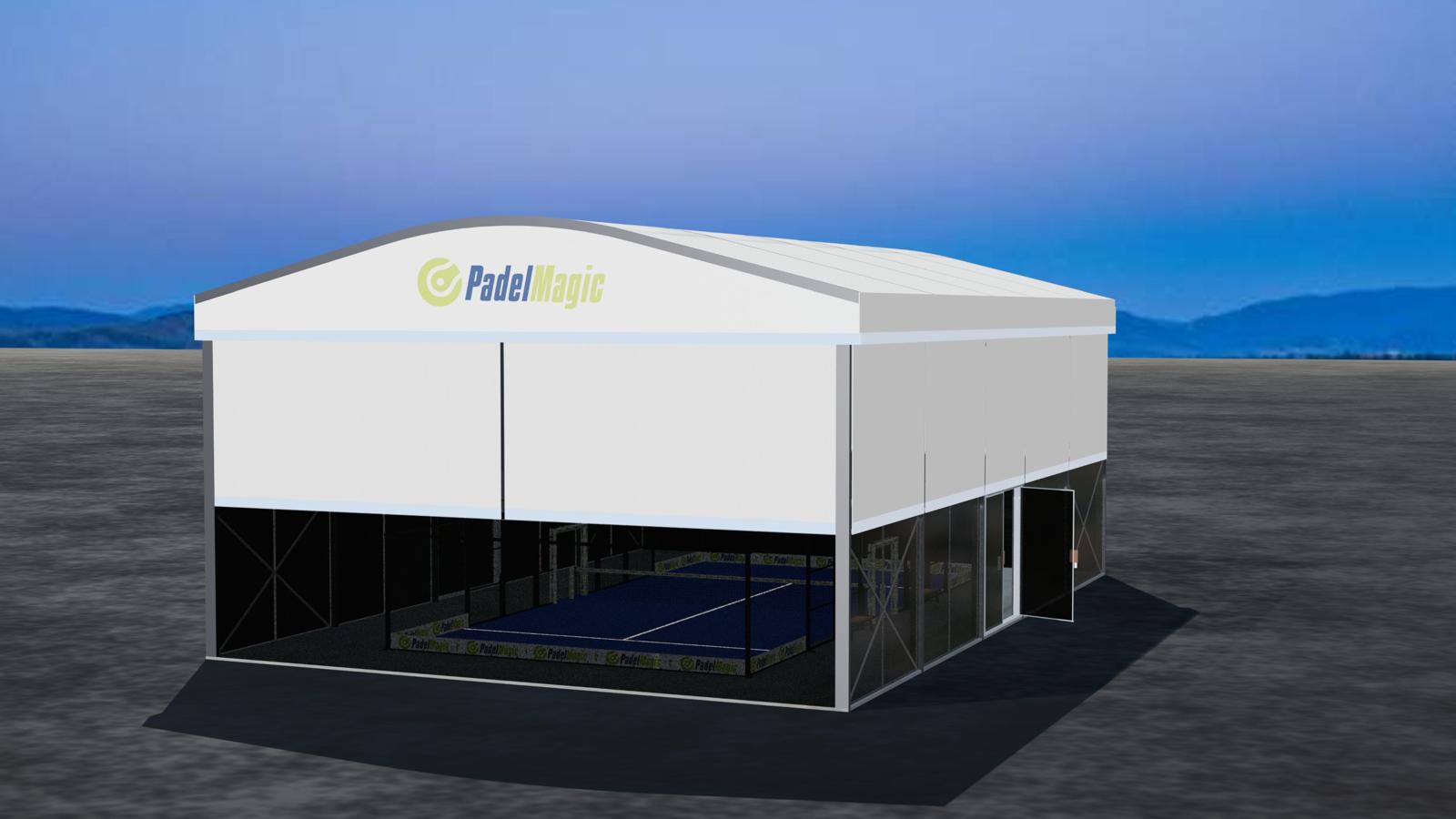

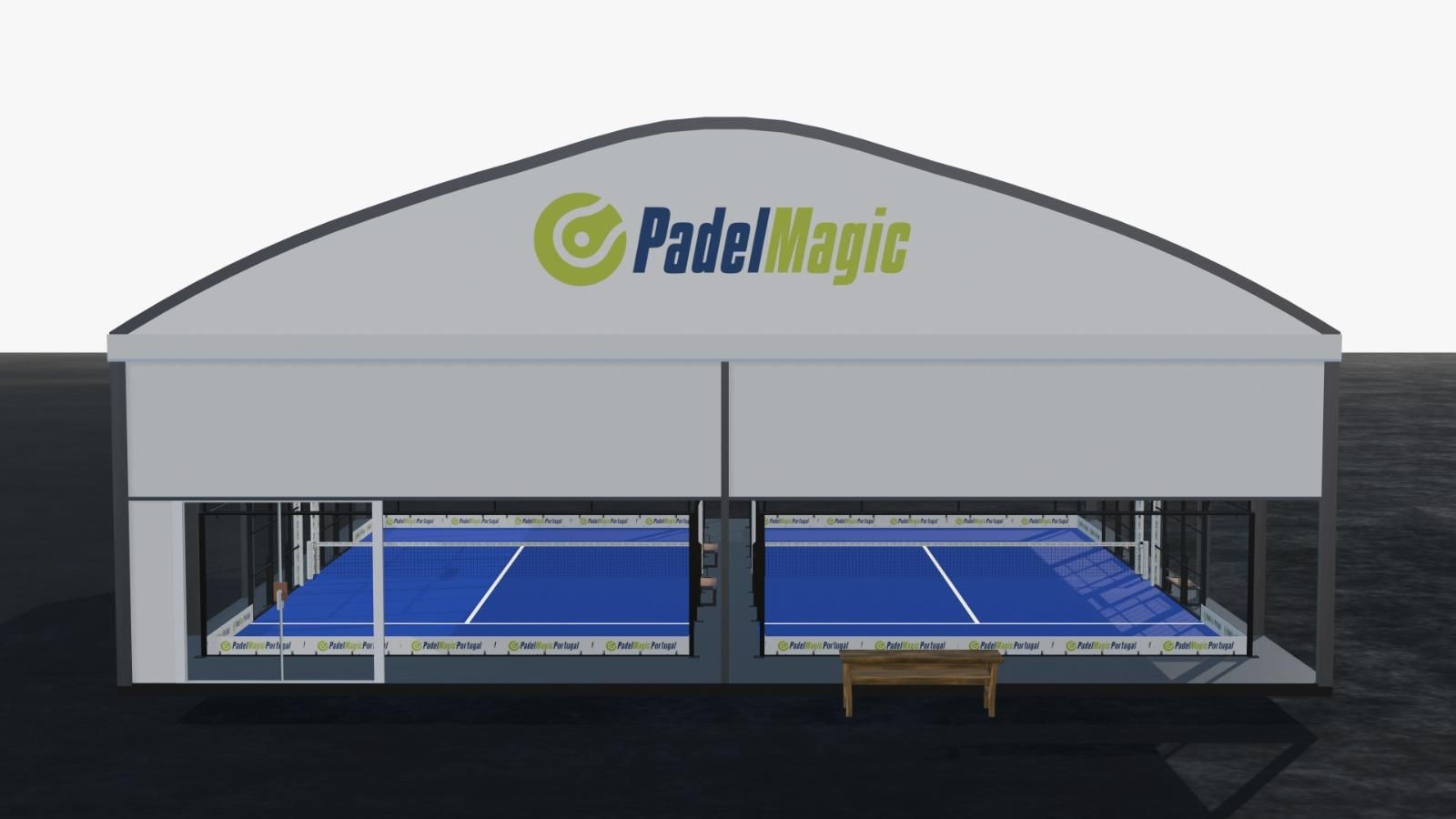

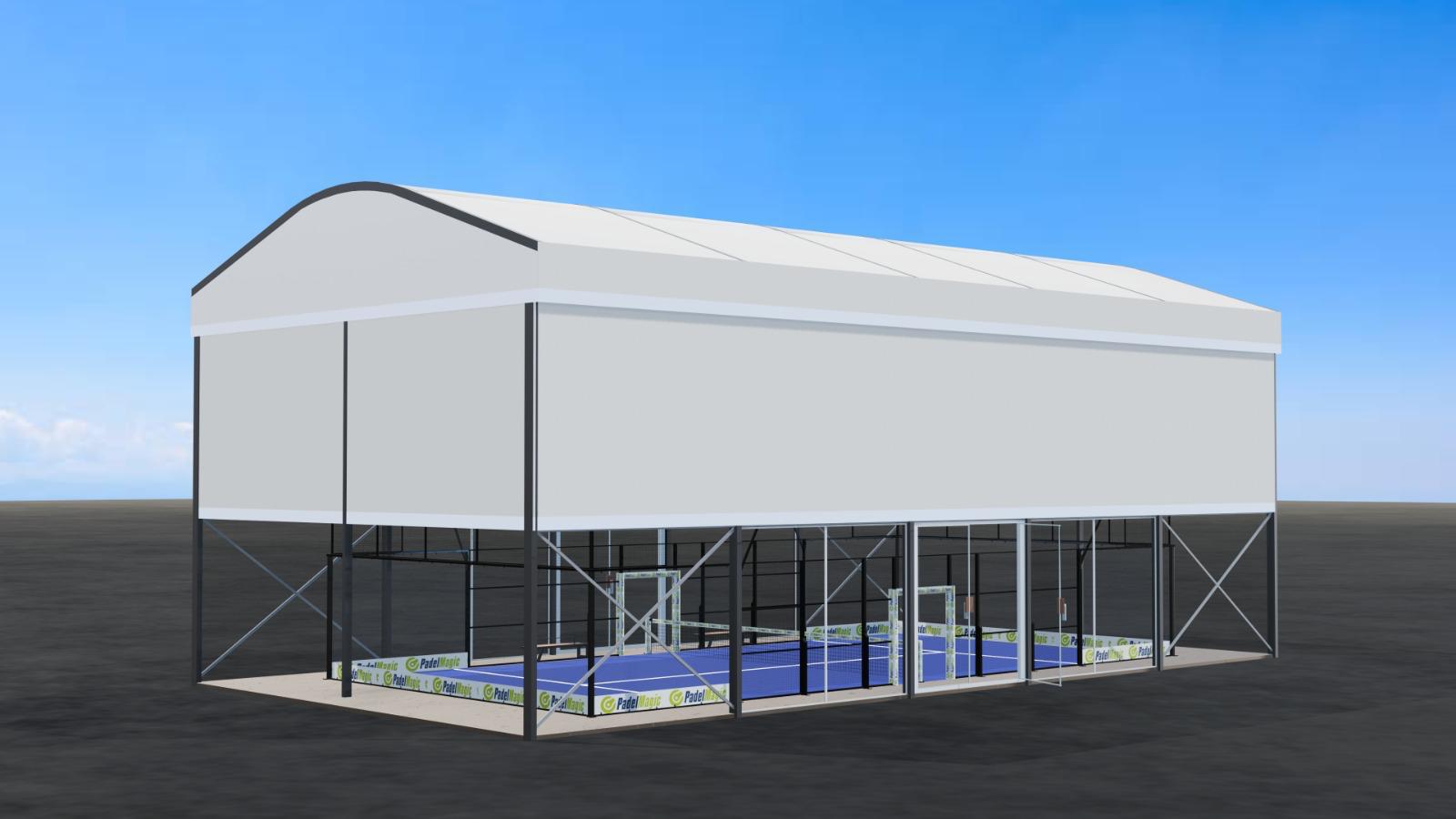

Modelação realista da sua cobertura, para ver a estrutura final antes de fabricar.
Desenhos detalhados prontos para obra, instalação e licenciamento.
Documentação passo a passo, caso prefira montar com a sua equipa.
Design e documentação conformes ao Eurocódigo e à normativa do Reino Unido e dos Estados Unidos.
Sapatas isoladas de betão armado, dimensão típica 1,2 × 1,2 × 0,5 m, conforme o terreno.
Configurações
Escolha o número de campos e veja instalações reais desse tamanho.
Cobertura à medida: qualquer número de campos e qualquer geometria. Diga-nos o espaço e calculamo-la.
O componente

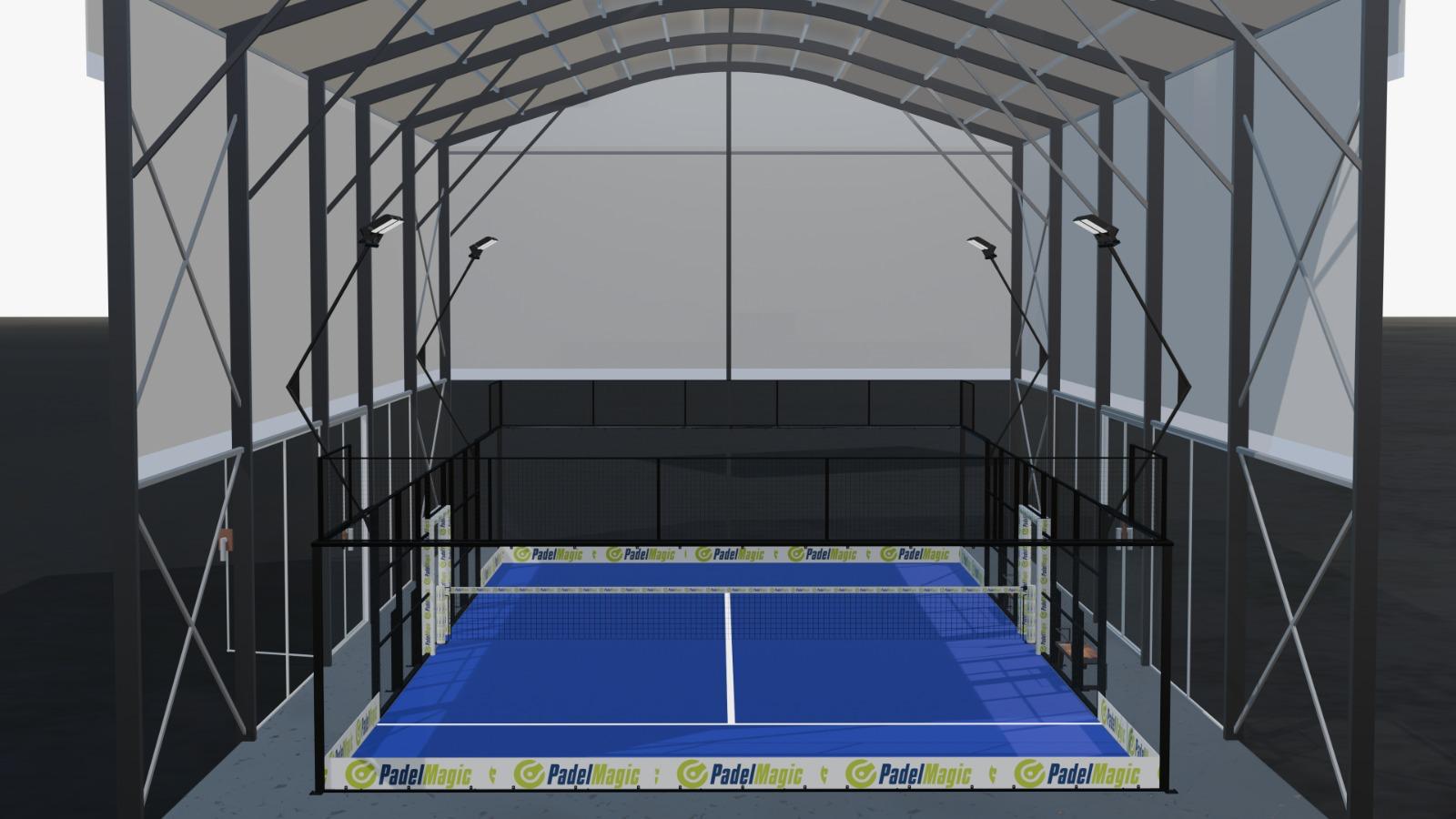

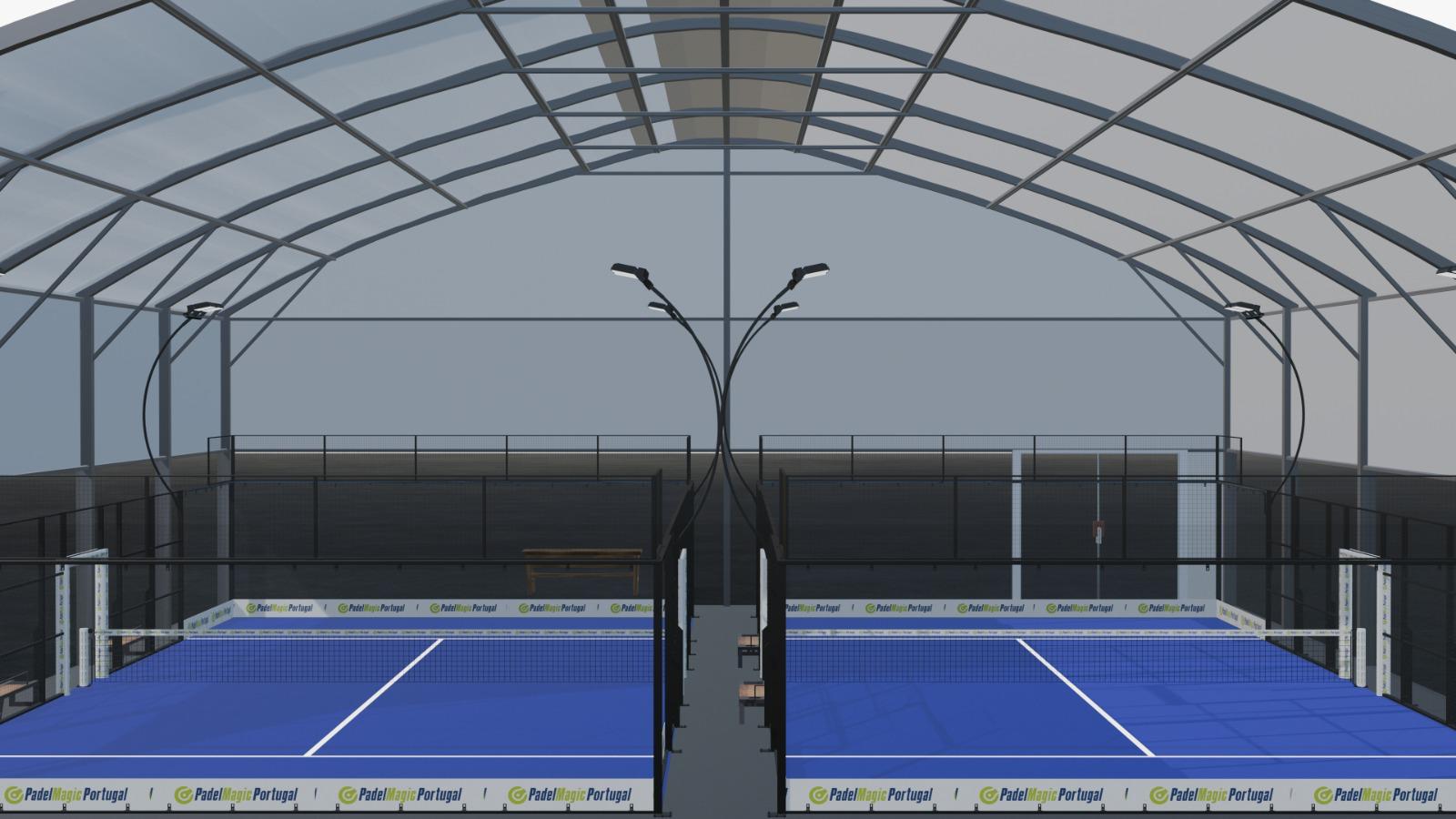

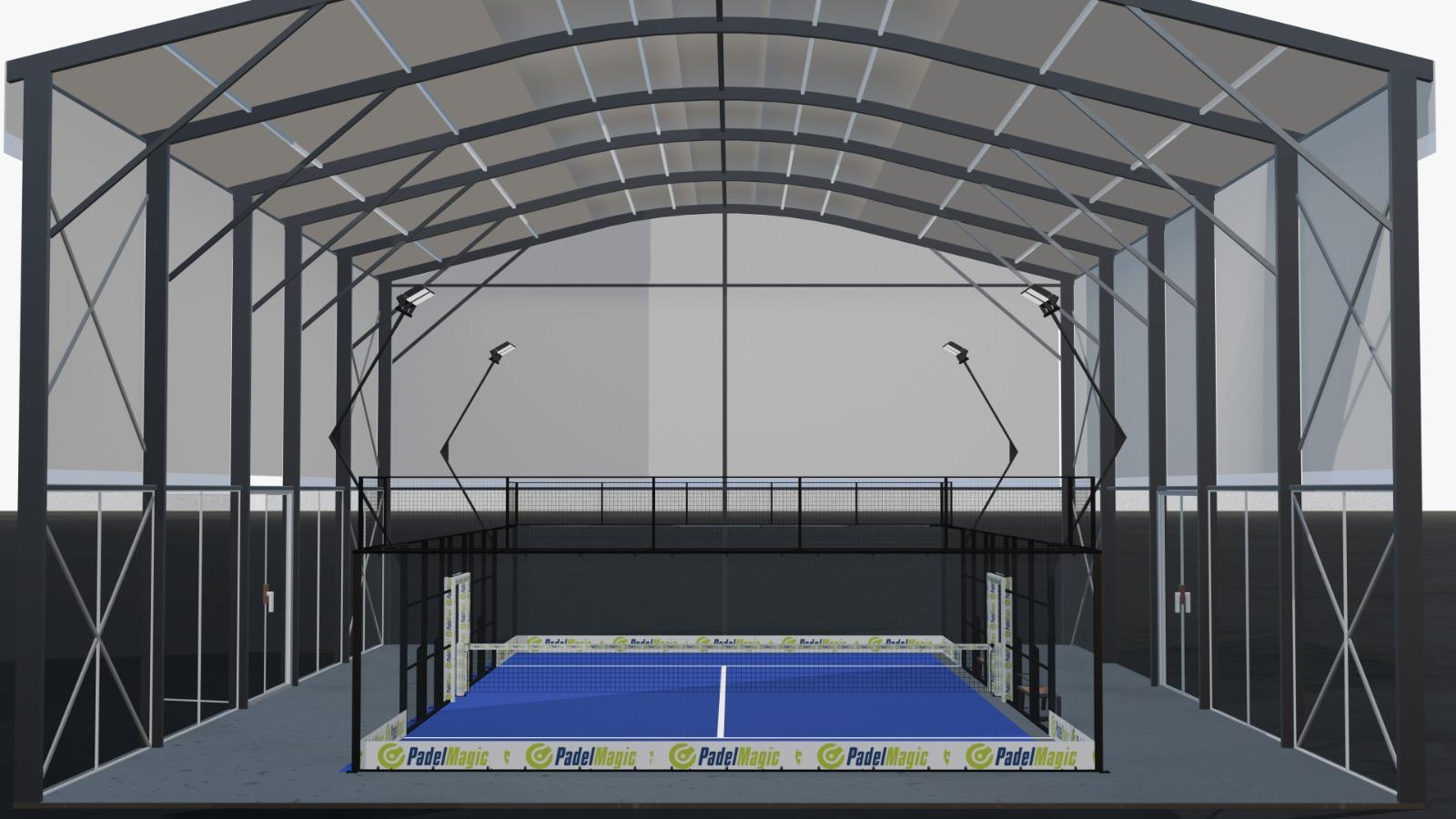

Perfil de alumínio, viga em arco e montagem em três dimensões. O que fica dentro da cobertura, antes de a tela o tapar.
Acessórios
A cobertura base combina-se com o que a instalação pedir.
Lona de PVC nas laterais, para proteção total de vento e chuva.
Portas, janelas e painéis frontais, com ou sem fechamento.
LED assimétrico integrado na estrutura, com distribuição uniforme.
Janelas superiores motorizadas para renovar o ar em climas quentes.
Logótipo do clube, patrocinadores e cores corporativas na lona e estrutura.
Recolha de água da chuva e escoamento integrados na estrutura.
Materiais
Alumínio extrudido 6061/T6 prensado a duro e anodizado, o que evita óxido e corrosão. E lona de poliéster com dupla cobertura de PVC de 850 g/m², opaca à luz, impermeável e resistente a UV. Cada cobertura é calculada para o vento e a neve da sua localização, não com um cálculo genérico.
Ficha técnica
O que levam as coberturas ARC-TOP, componente a componente.
Antes de decidir
As dúvidas que aparecem em todos os projetos de cobertura.
Depende do tipo de fecho (só teto, paredes deslizantes ou paredes fixas), do número de campos e das cargas de vento e neve da sua zona, que determinam o cálculo da estrutura. Como cada cobertura é dimensionada para a sua localização, o preço sai do estudo de engenharia — que está incluído. Conte-nos o seu projeto e damos-lhe um valor fechado.
Três: fechada com paredes fixas e porta batente, fechada com paredes deslizantes (que abrem no verão), e só teto sem laterais. Todas modulares e à medida do campo.
Sim, e não de forma genérica: calcula-se para o seu local. O projeto segue os Eurocódigos EN 1990, 1991, 1993 e 15088 e o CTE DB-SE espanhol, com hipóteses de carga de vento e neve reais da zona.
Alumínio 6061/T6 anodizado, bastante mais resistente que o alumínio normal e com uma vida útil de mais de 20 anos com manutenção mínima. A lona é de PVC de 850 g/m², ignífuga certificada DIN 4102-B1.
É para isso que servem as paredes deslizantes: abrem-se por completo e o campo ventila. E a lona bloqueia a luz direta, por isso o calor não se acumula lá dentro como numa tenda qualquer. Além disso evita a condensação nos vidros e mantém a relva seca.
Uma solução completa: estudo de engenharia, render 3D real, plantas AutoCAD, guia de instalação e certificação internacional (Eurocódigo, Reino Unido e EUA). Tudo antes de fabricar.
Sapatas isoladas de betão armado, da ordem de 1,2 × 1,2 × 0,5 m conforme o terreno, com ancoragem dos pilares por pernos. As dimensões exatas saem do estudo estrutural do seu projeto.
Podemos, ou enviamos-lhe o guia de instalação passo a passo se preferir montá-la com a sua equipa. As plantas AutoCAD vêm prontas para construção e para pedir licenças.
Diga-nos quantos campos e onde. Com o orçamento vai o estudo estrutural e o render 3D.
info@padelmagic.es · +34 606 392 955
