Estudio de ingeniería
Análisis estructural completo hecho para tu proyecto y tu parcela, no un cálculo genérico.
Cubiertas

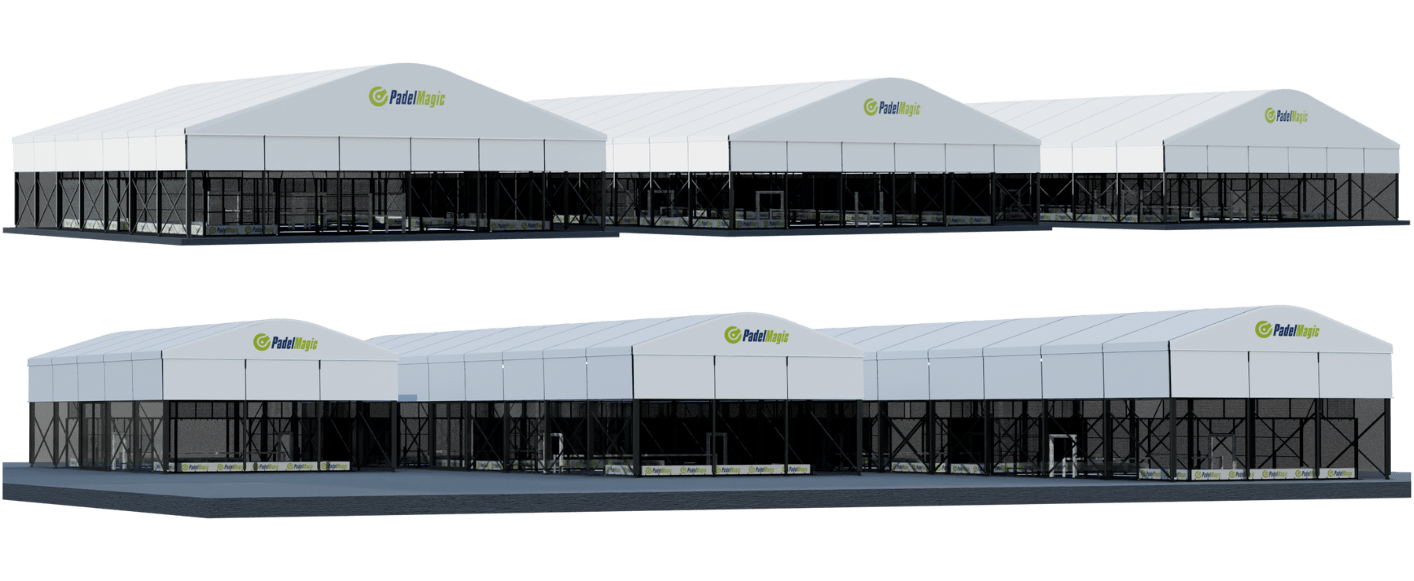

Cubiertas para pistas de pádel: juega los 365 días del año
Estructuras de aluminio y lona técnica calculadas al viento y a la nieve de tu ubicación concreta.
850
g/m² de lona
6061/T6
aluminio anodizado
+20
años de vida útil
1-6
pistas por cubierta
Qué incluye
No compras una lona: compras un proyecto
Seis entregables que van con cada cubierta y que un montador de carpas no produce.
Diseño 3D real
Modelado realista de tu cubierta, para que veas la estructura final antes de fabricar nada.
Planos de AutoCAD
Planos detallados listos para obra, instalación y licencia.
Guía de instalación
Documentación paso a paso, por si prefieres montarla con tu propio equipo.
Certificaciones internacionales
Diseño y documentación conformes a Eurocódigo y a normativa de Reino Unido y Estados Unidos.
Zapatas
Zapatas aisladas de hormigón armado, dimensión típica 1,2 × 1,2 × 0,5 m, según el terreno.

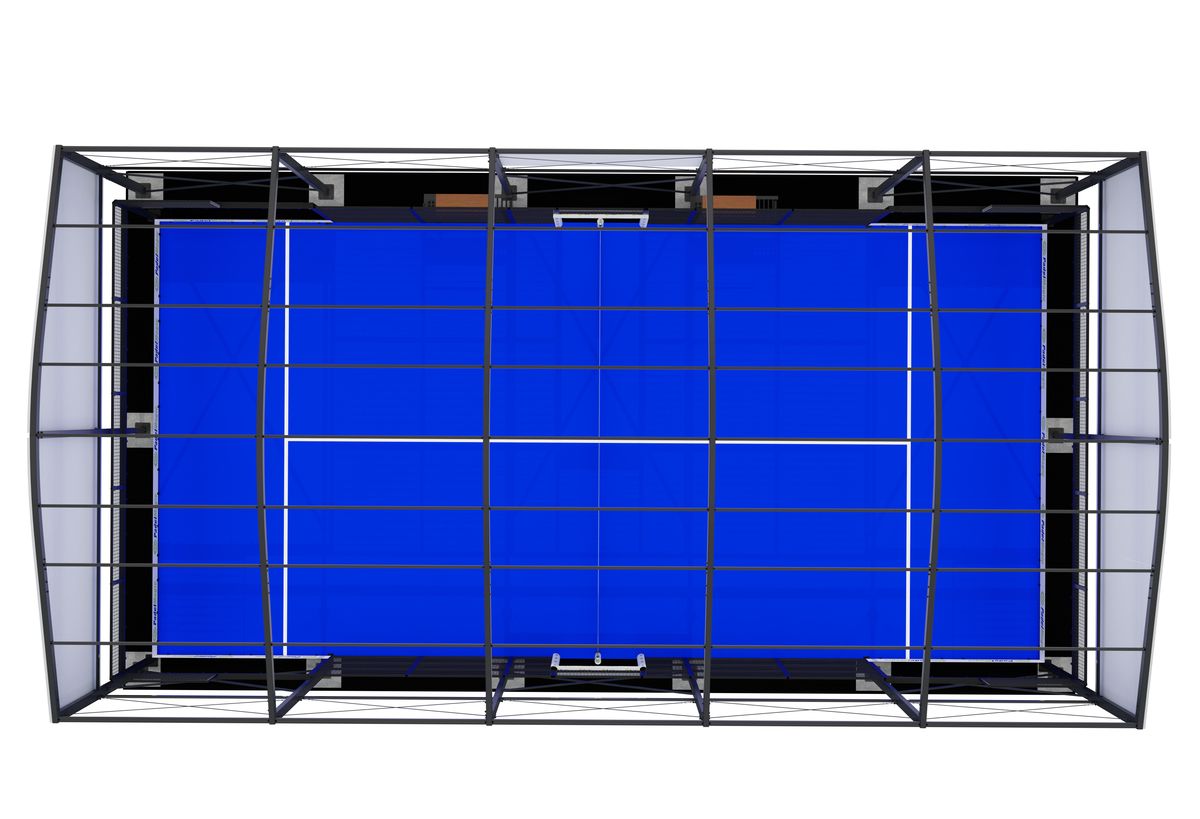

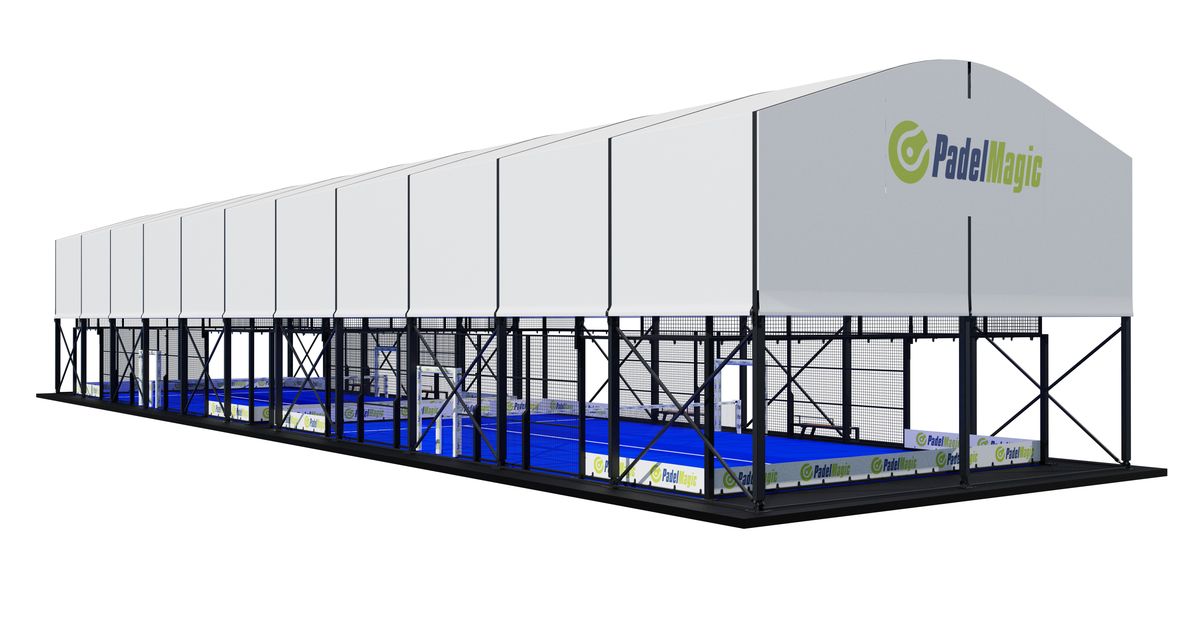

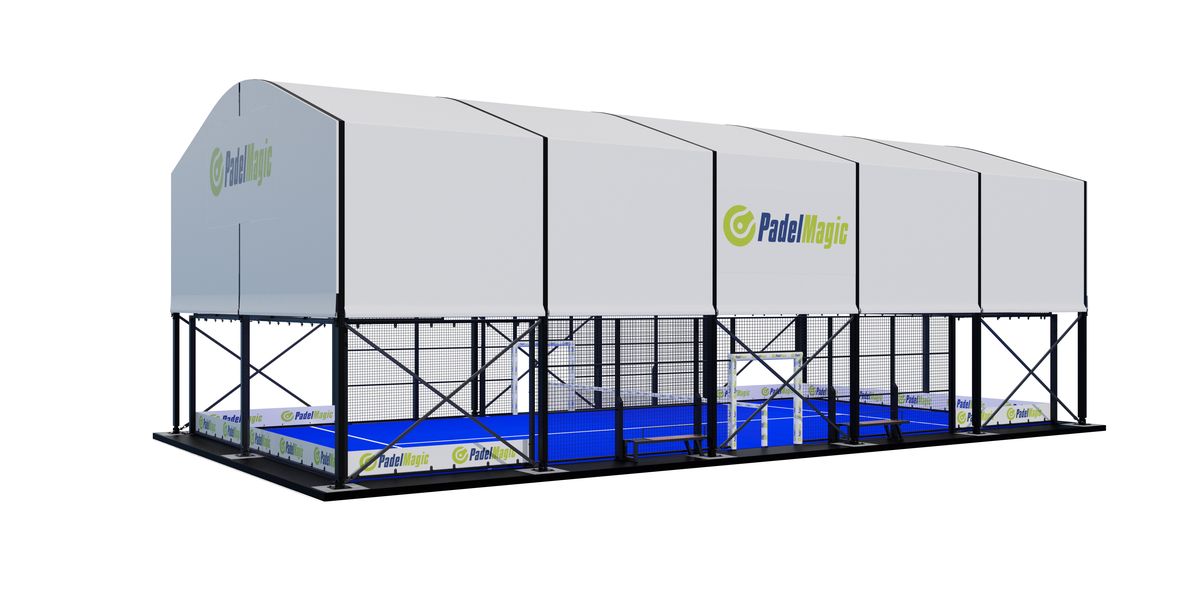

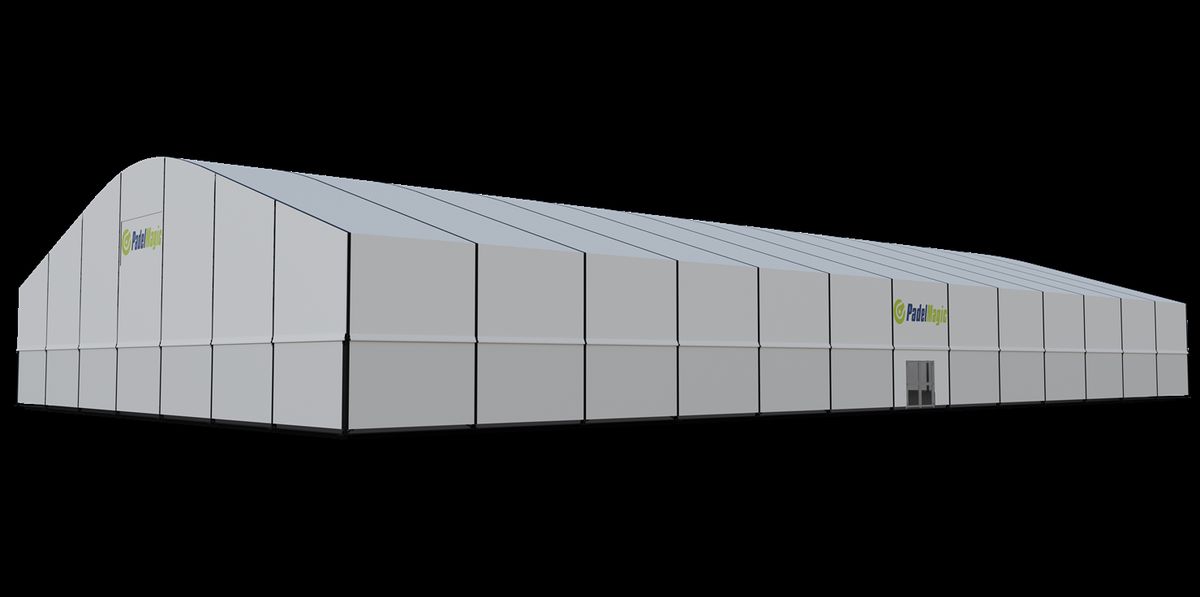

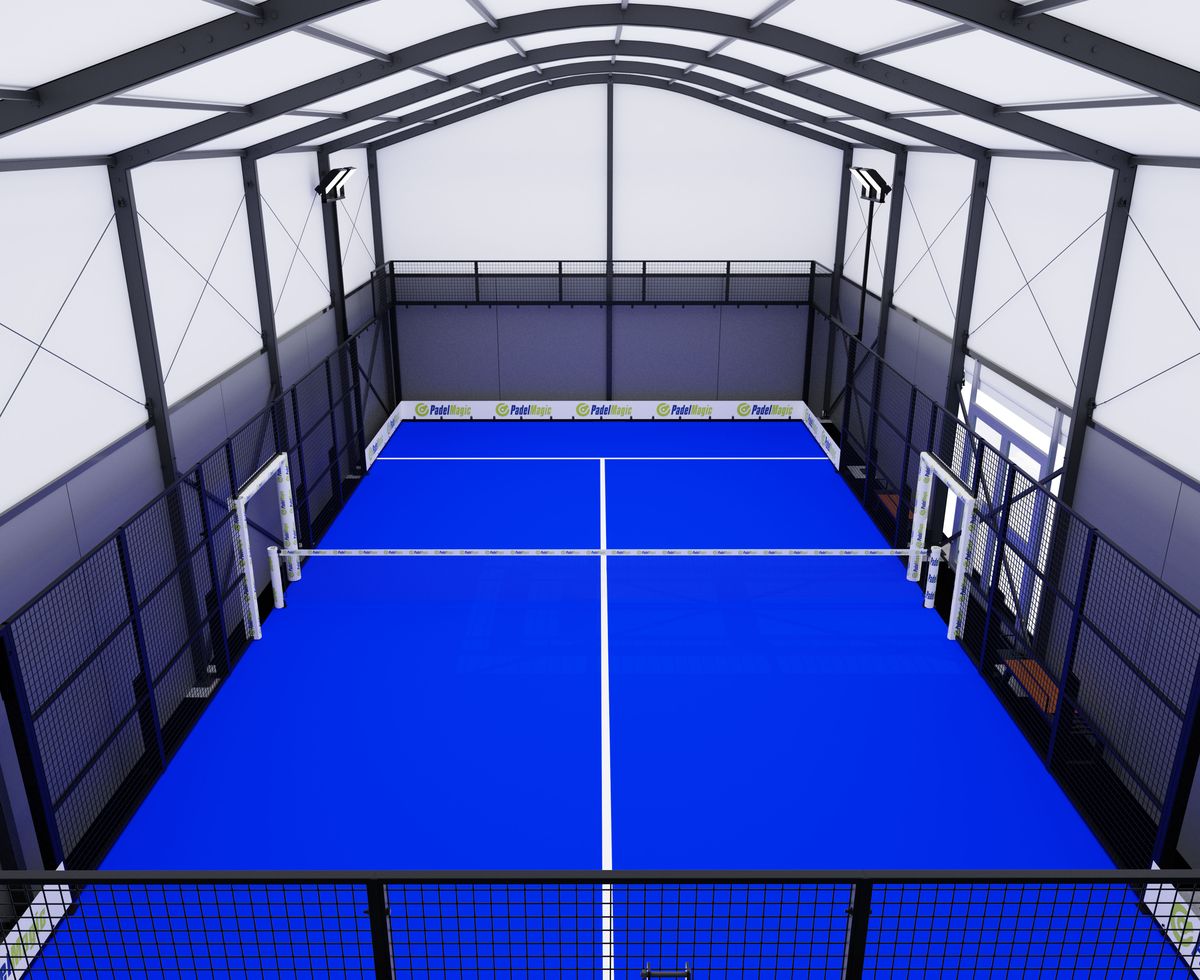

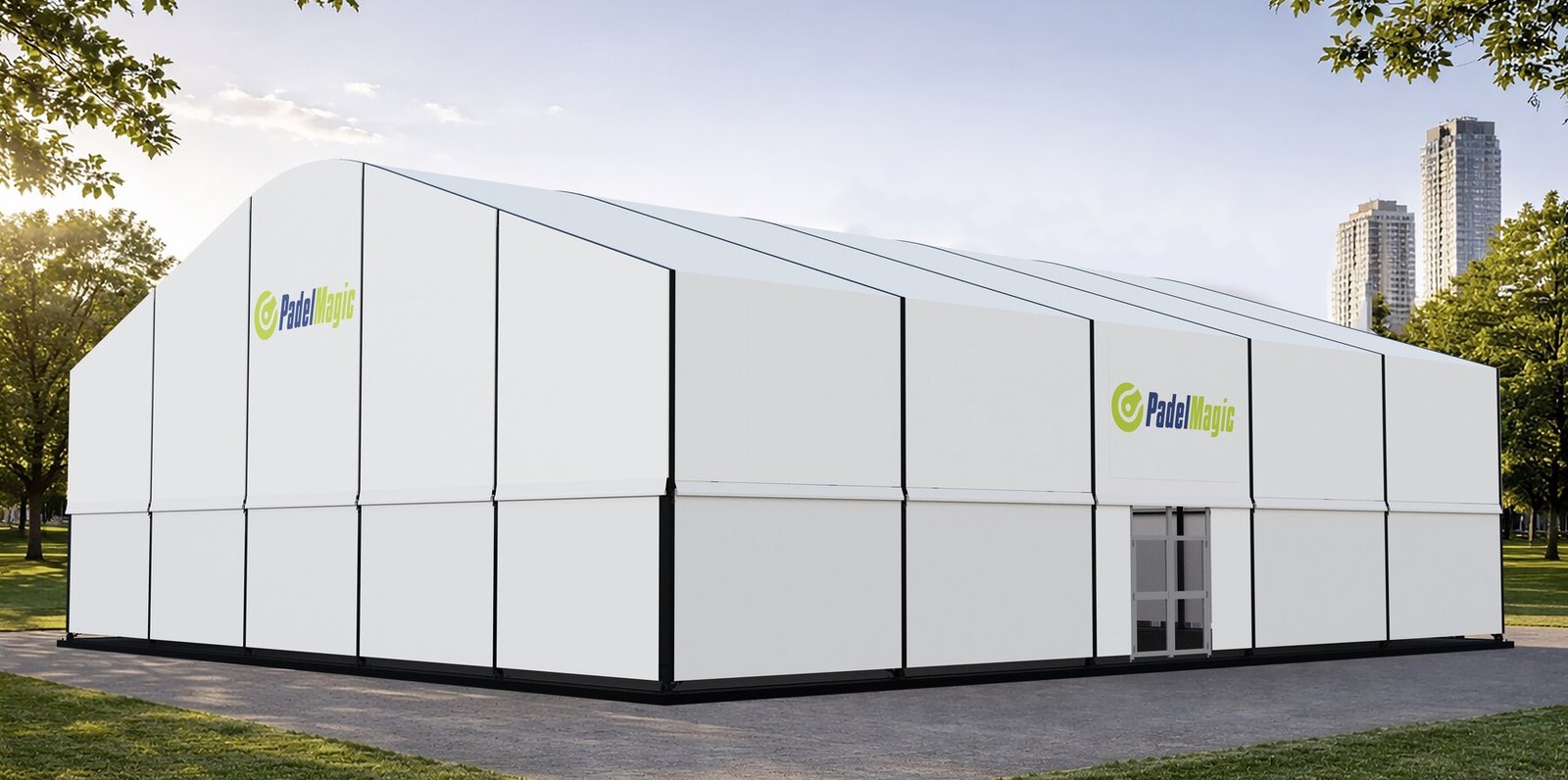

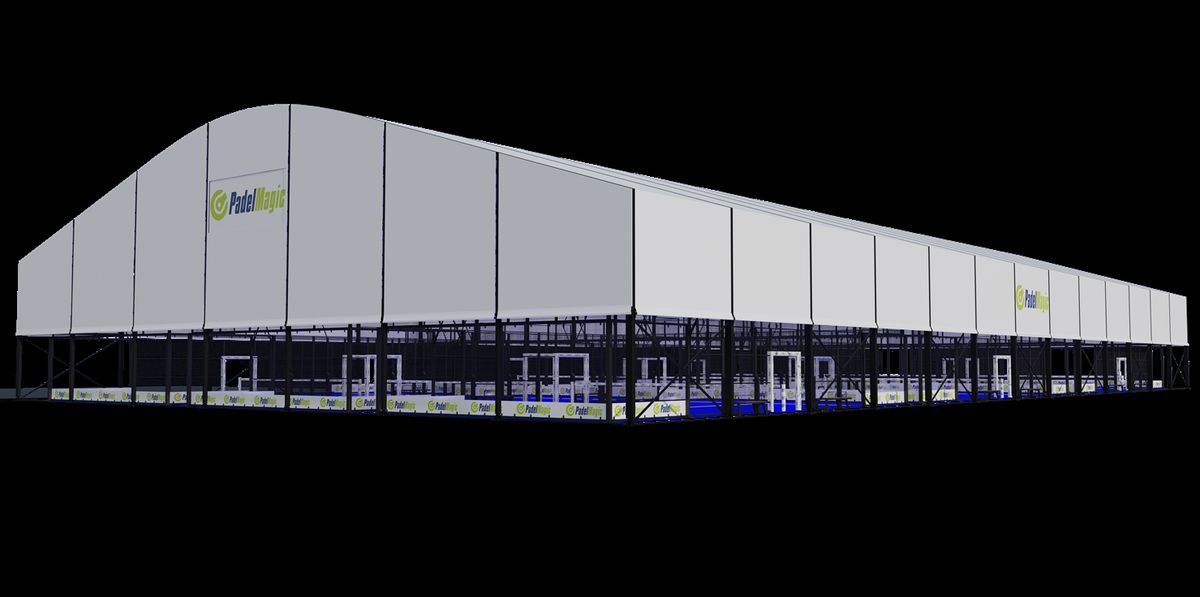

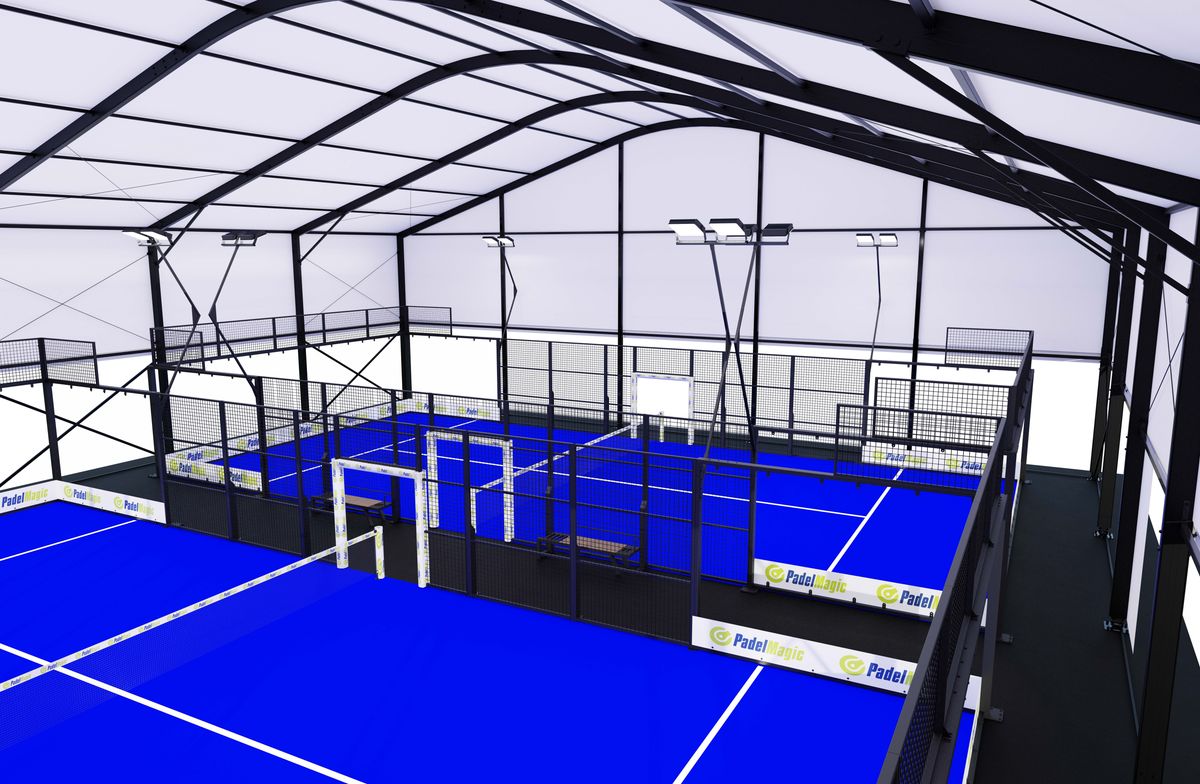

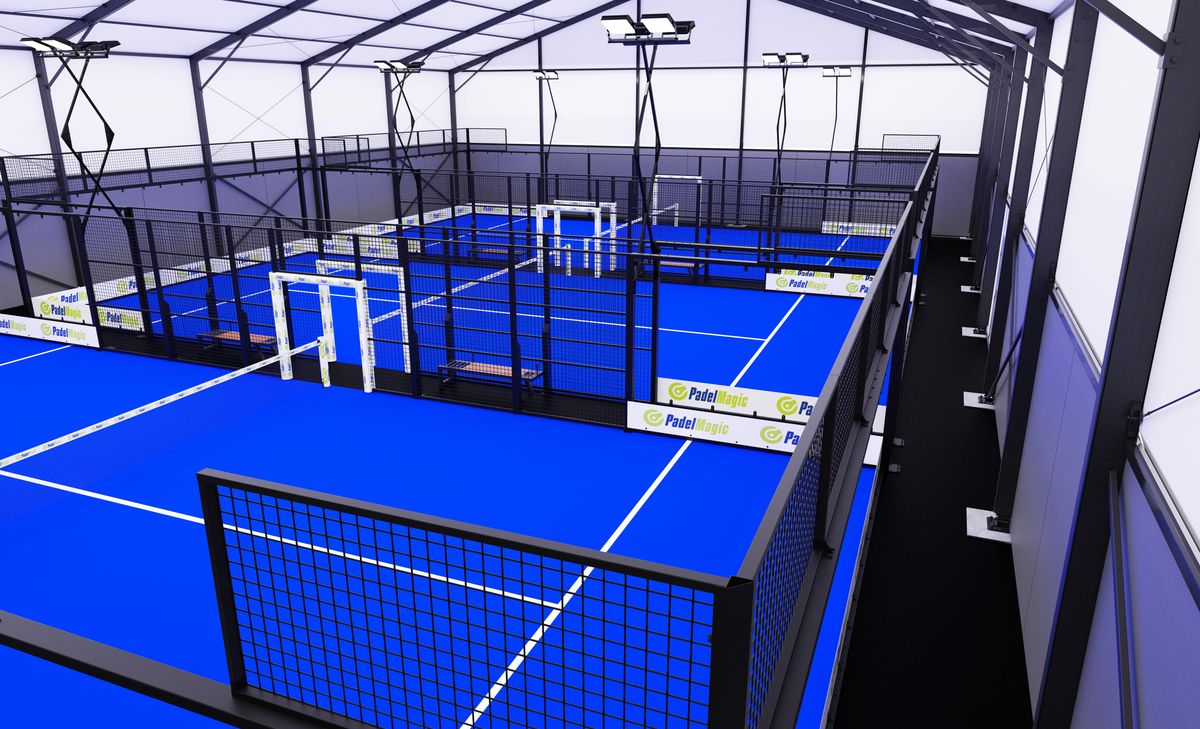

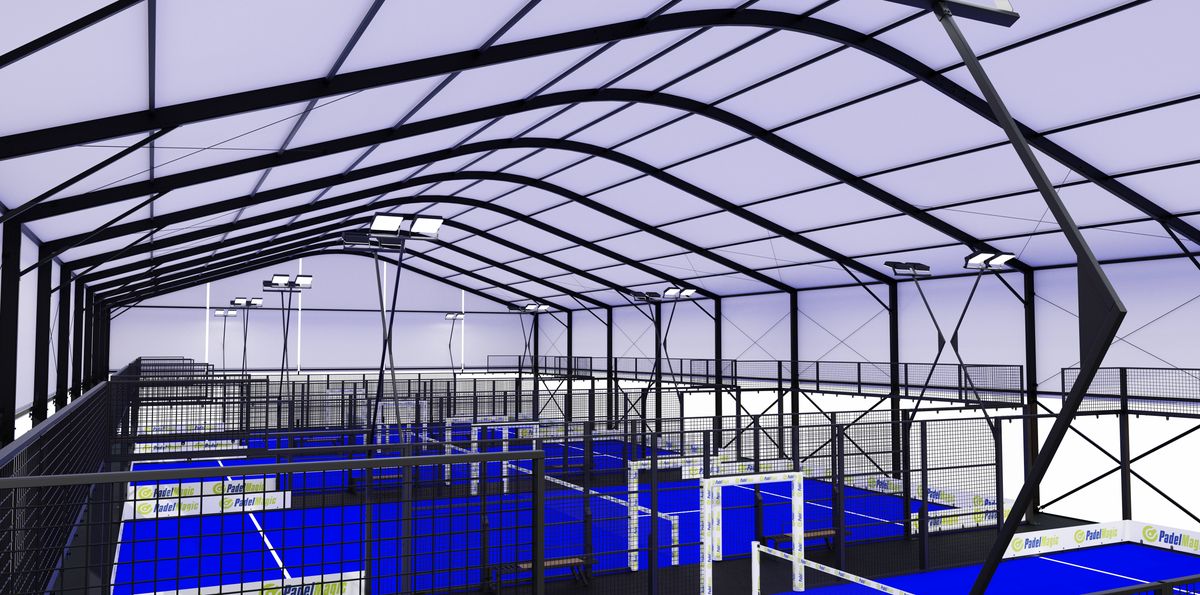

Configuraciones
Cómo queda en tu caso

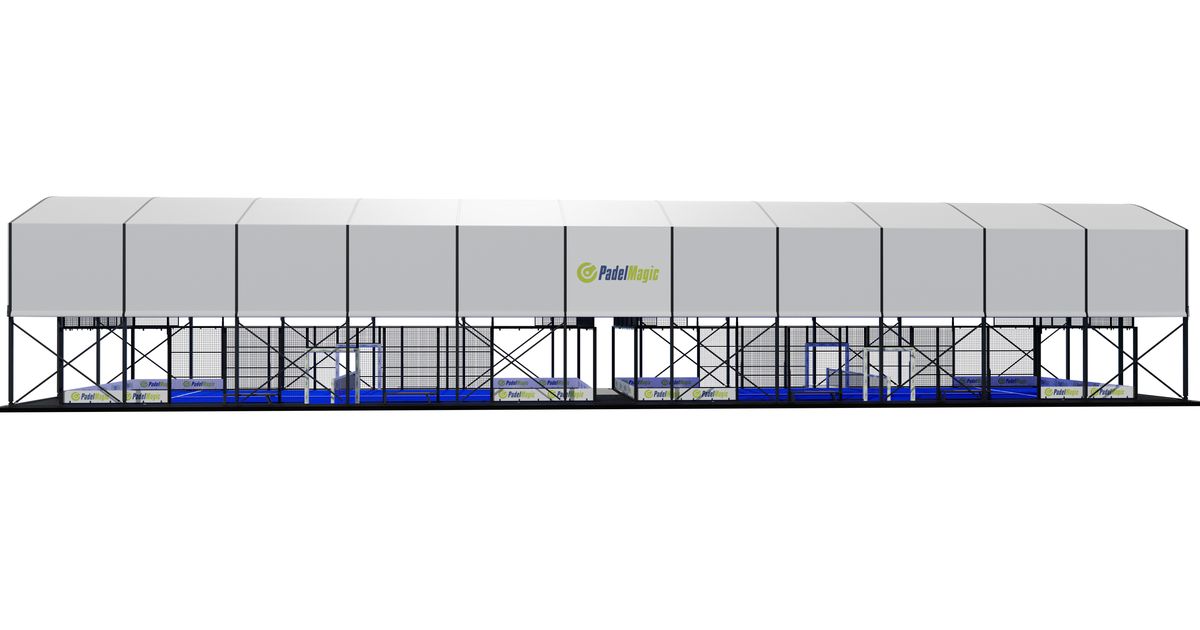

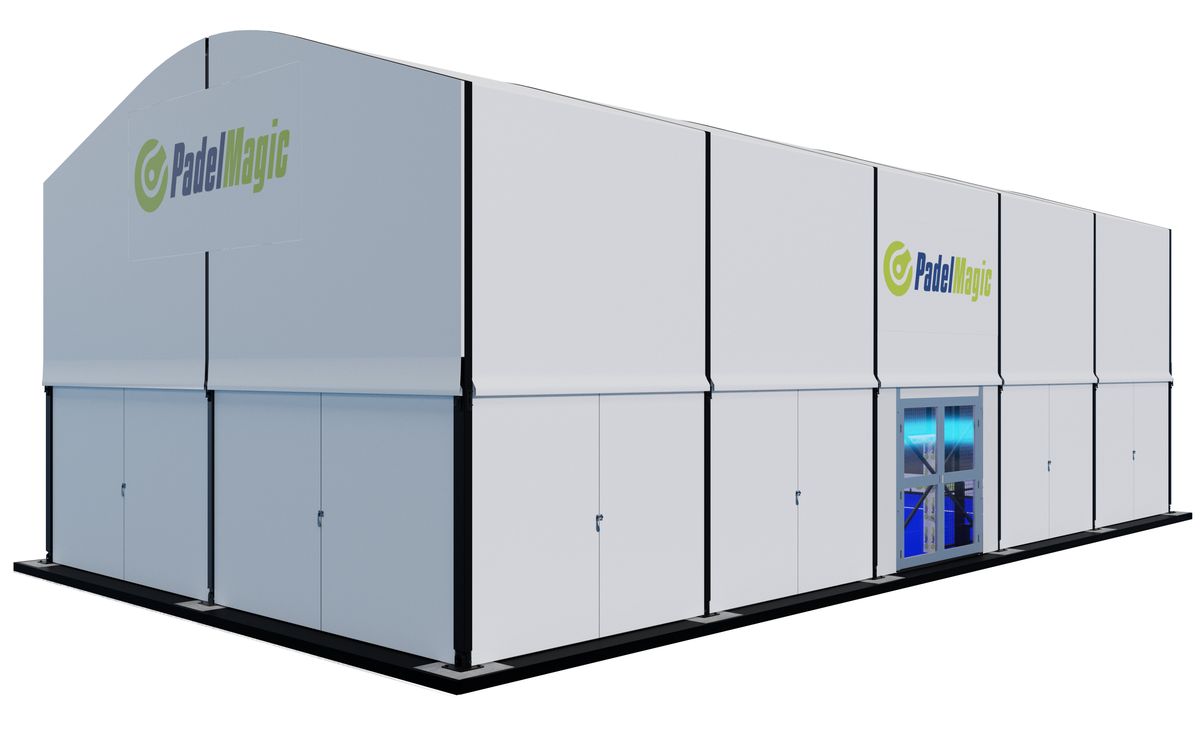

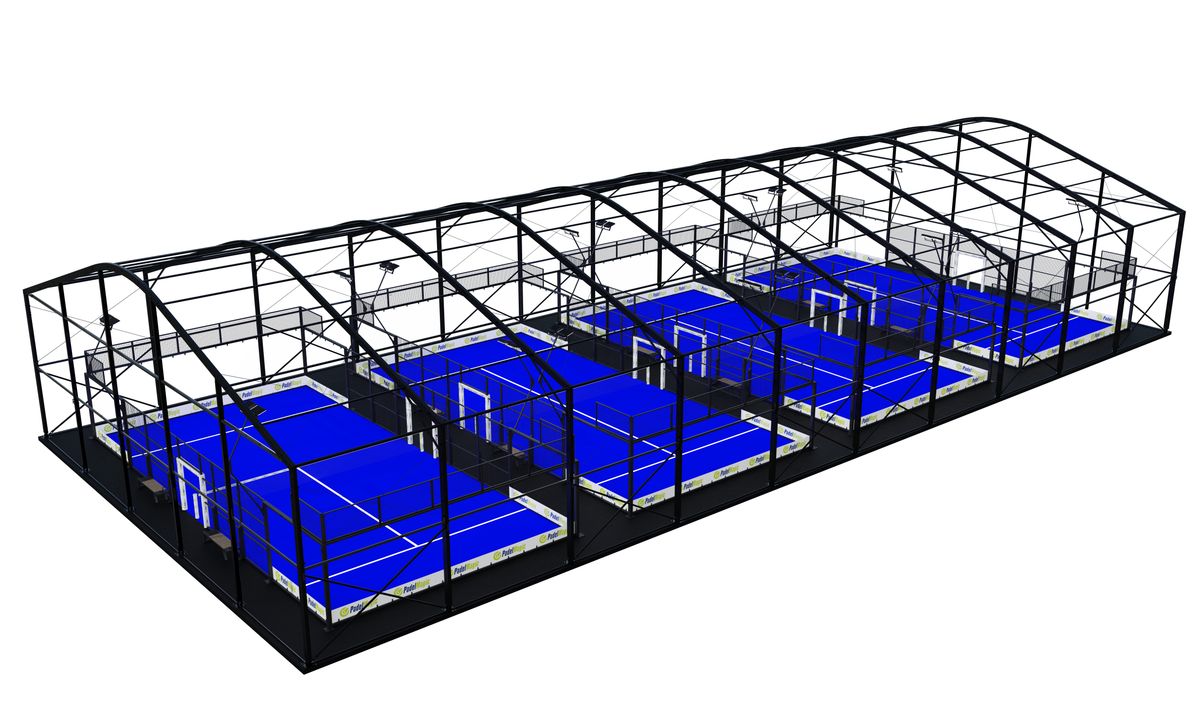

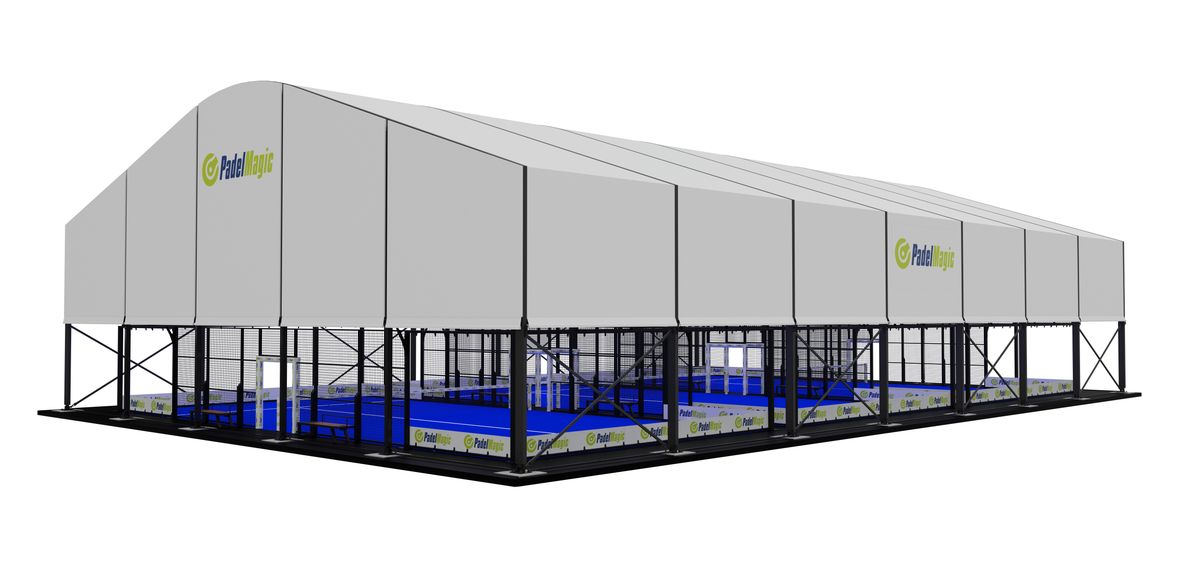

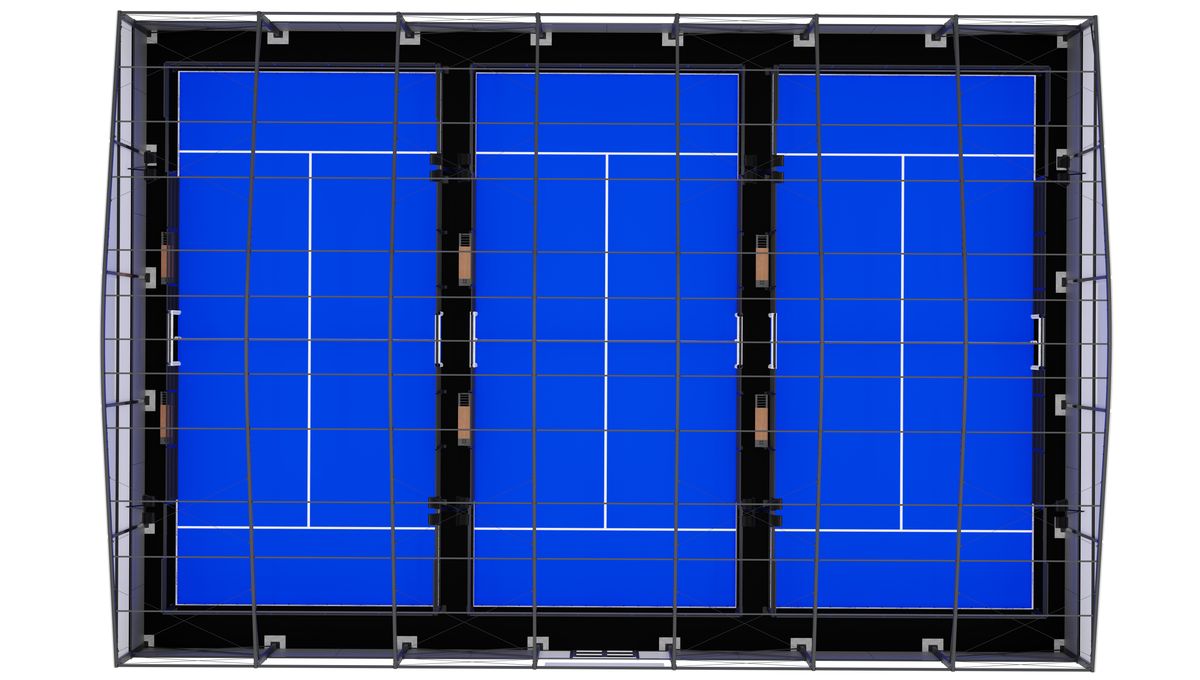

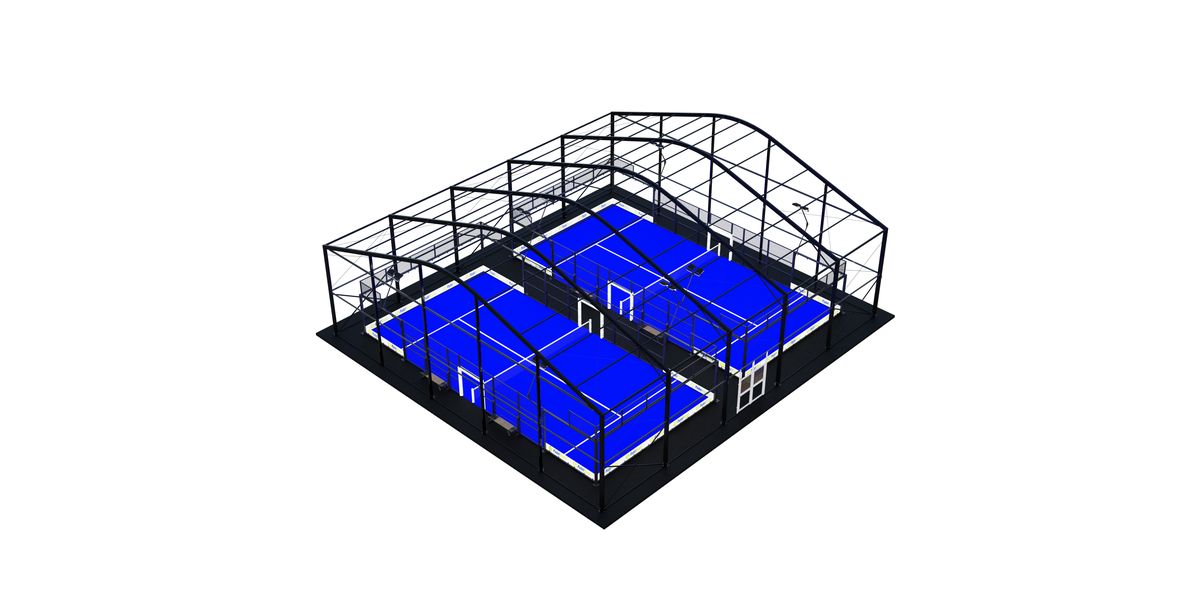

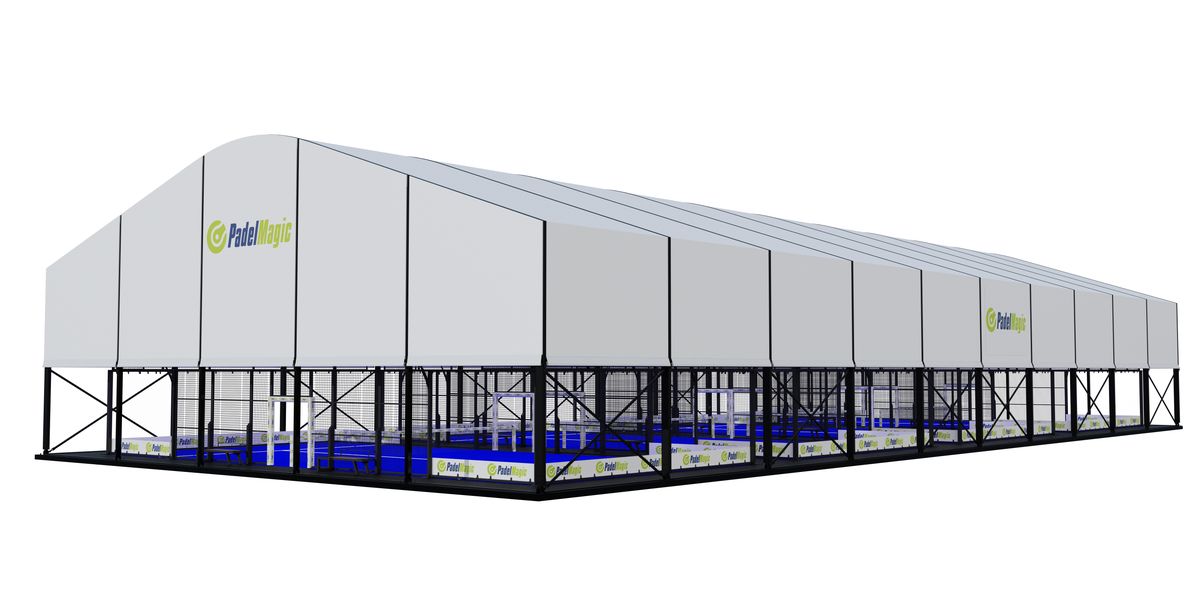

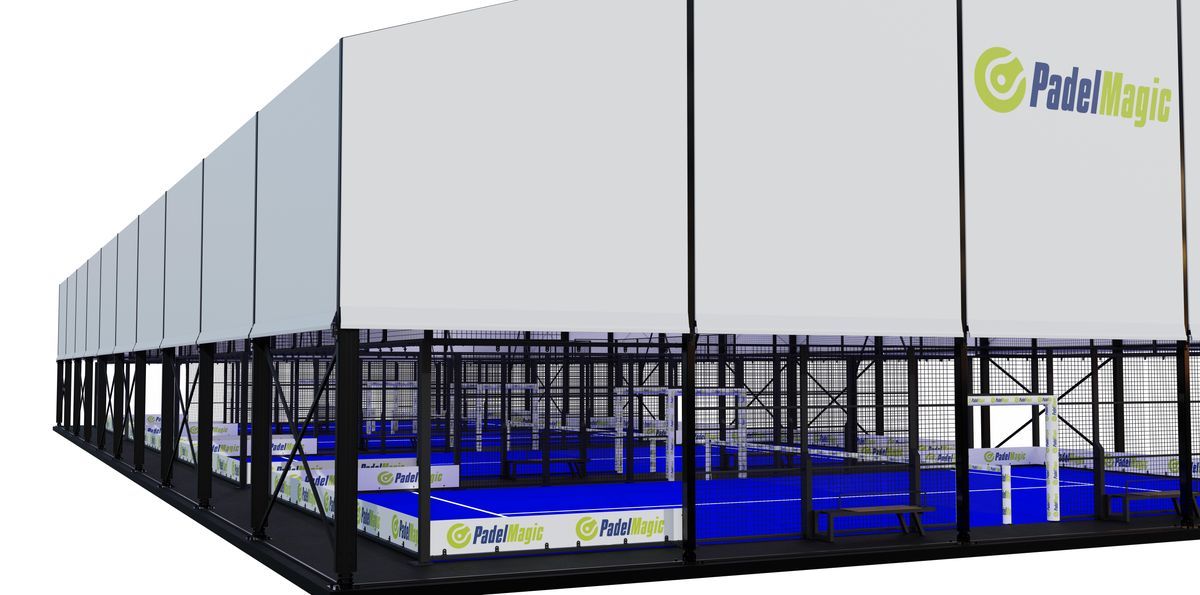

Elige el número de pistas y mira instalaciones reales de ese tamaño.
Cubierta a medida: cualquier número de pistas y cualquier geometría. Facilitando las dimensiones del espacio, elaboramos el cálculo.
El componente
El detalle de la estructura

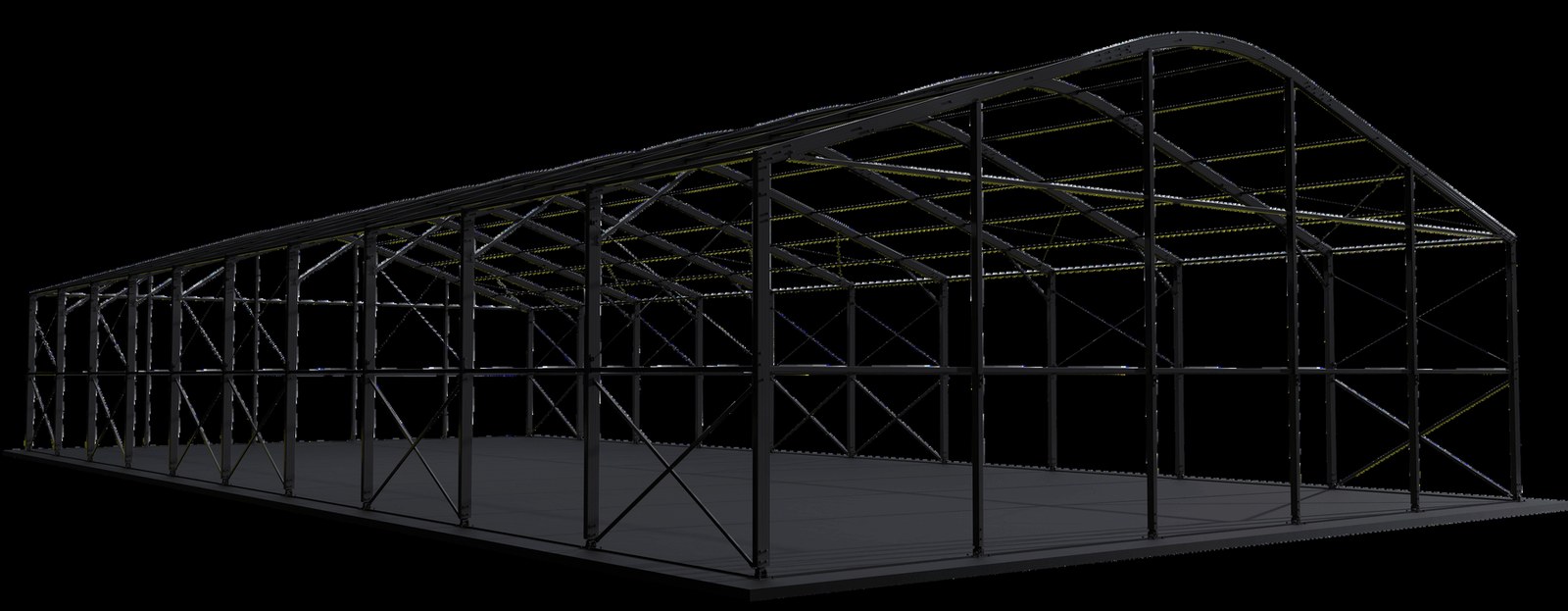

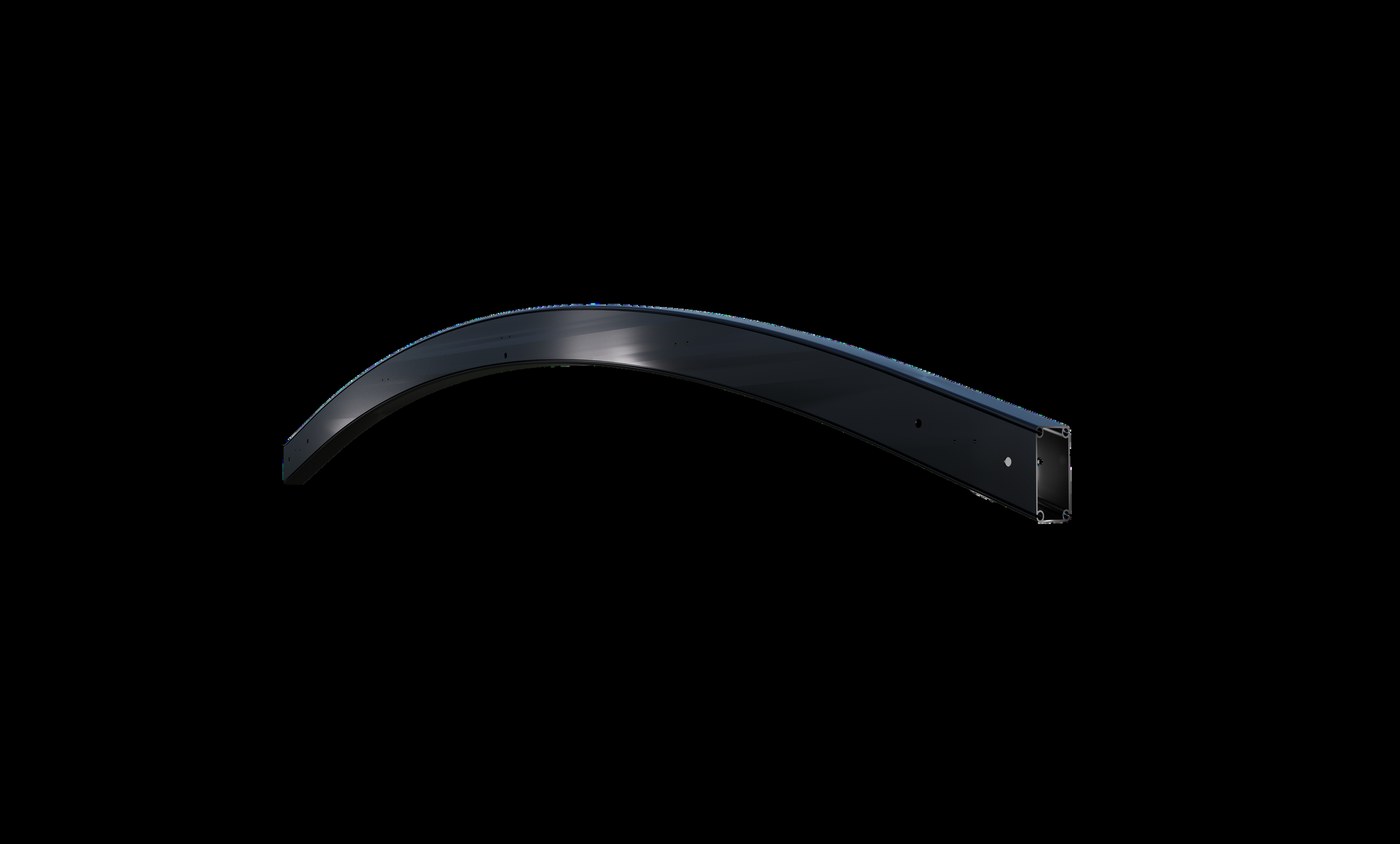

Perfil de aluminio, viga de arco y montaje en tres dimensiones. Lo que va dentro de la cubierta, antes de que la lona lo tape.
Accesorios
Cada cubierta se adapta al club
La cubierta base se combina con lo que pida la instalación.

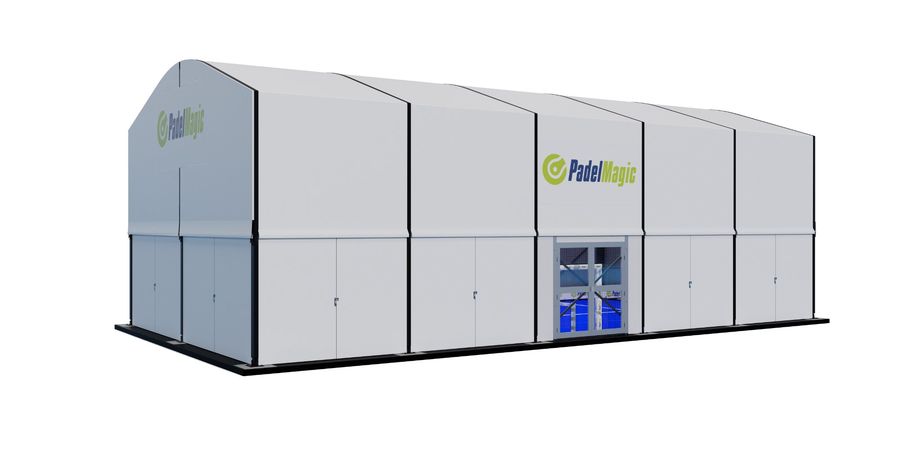

Cerramientos laterales
Lona de PVC en los laterales, para protección total de viento y lluvia.

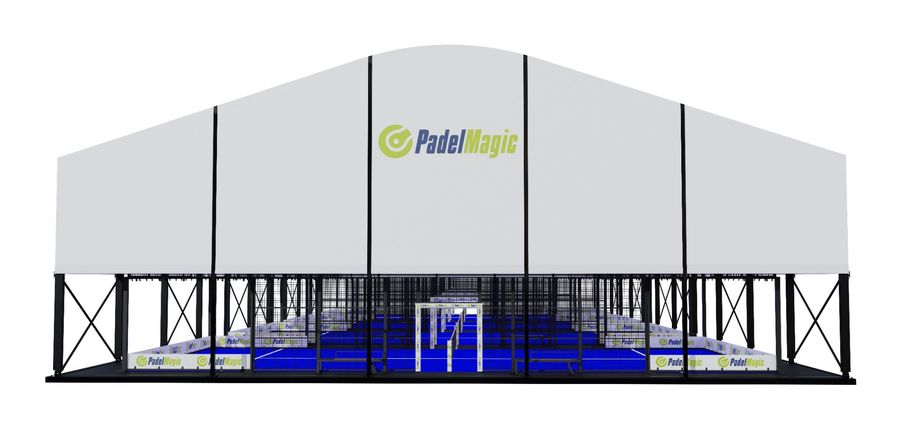

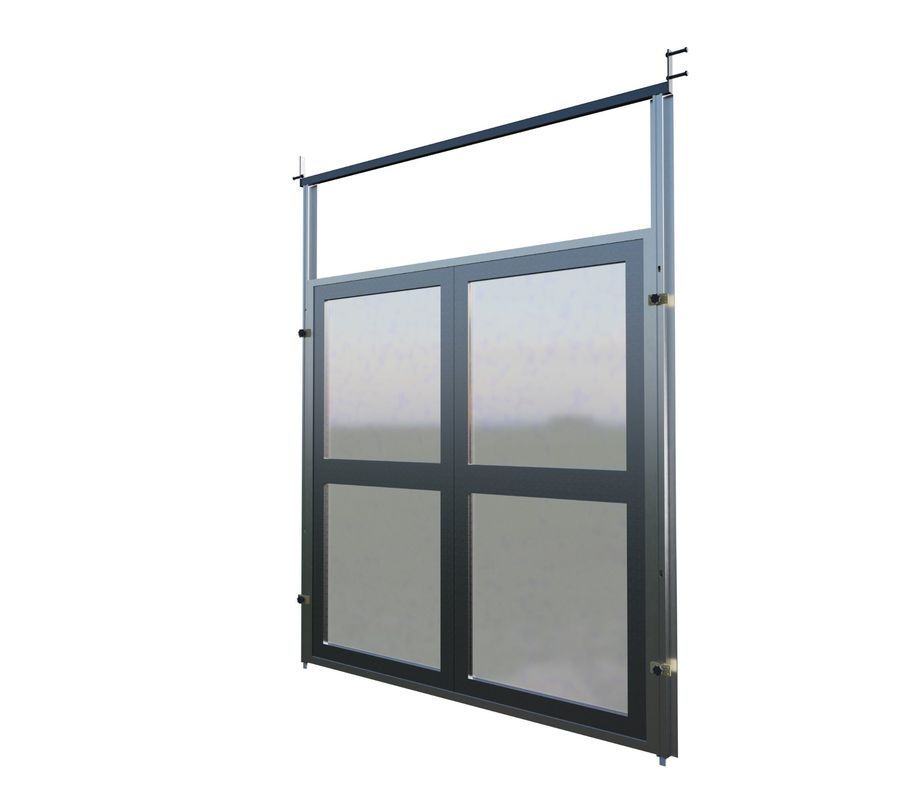

Frontales y accesos
Puertas, ventanas y paneles frontales, con cerramiento o sin él.

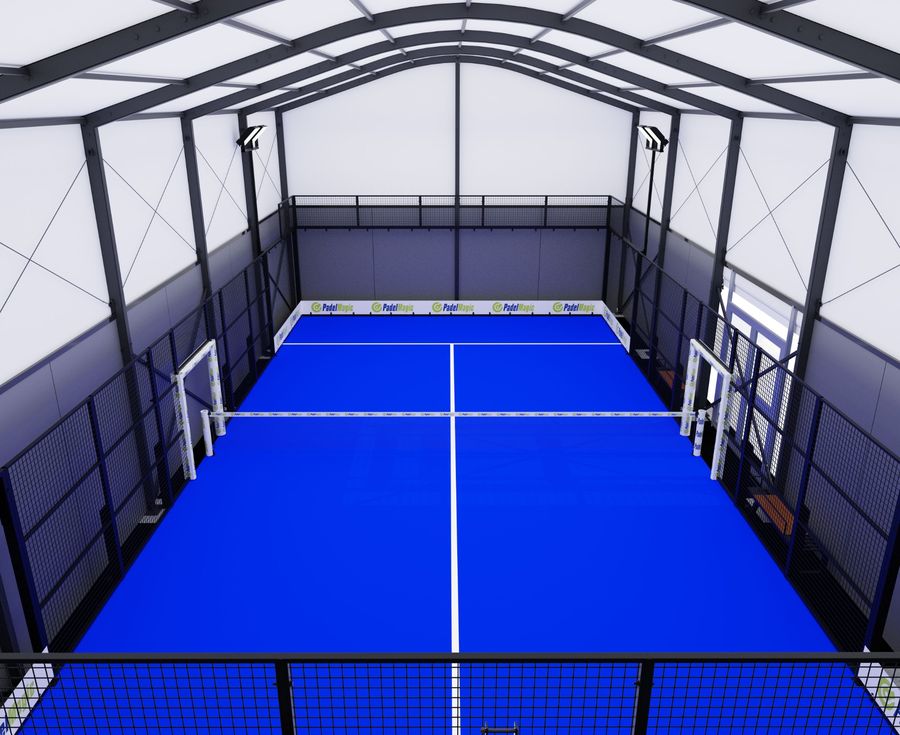

Iluminación interior
LED asimétrico integrado en la estructura, con reparto uniforme sobre la pista.

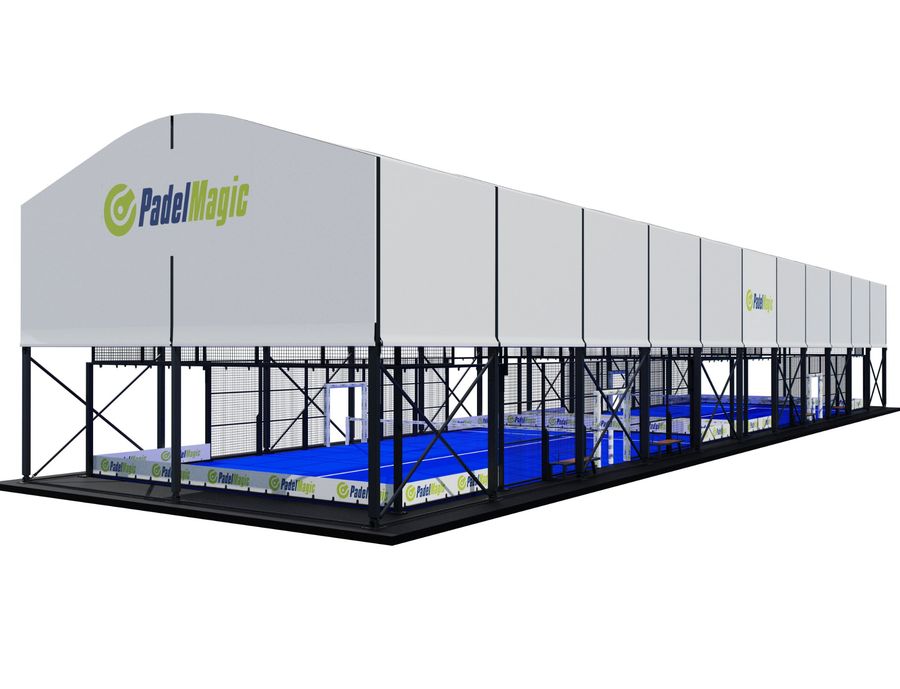

Ventilación natural
Ventanas superiores motorizadas para renovar el aire en climas cálidos.
Tu marca
Logotipo del club, patrocinadores y colores corporativos en lona y estructura.
Canalones y desagüe
Recogida de agua de lluvia y evacuación integradas en la estructura.

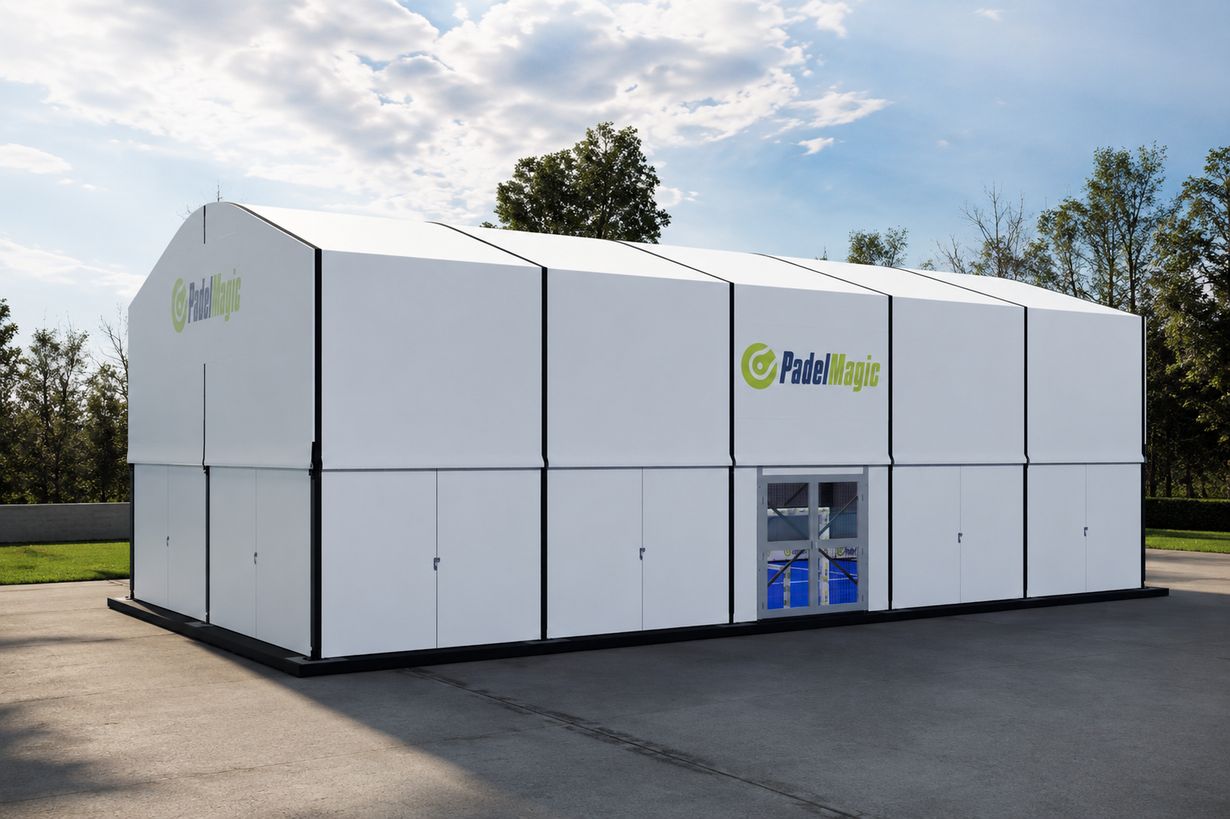

Materiales
Lo que aguanta veinte años
Aluminio extruido 6061/T6 prensado en duro y anodizado, que evita óxido y corrosión. Y lona de poliéster con doble recubrimiento de PVC de 850 g/m², opaca a la luz, impermeable y resistente al UV. Cada cubierta se calcula al viento y la nieve de tu ubicación, no con un cálculo genérico.
- Ignífuga certificada DIN 4102 B1
- De −40 °C a +70 °C
- Laterales que se abren del todo para ventilar
- Evita la condensación en los cristales
Ficha técnica
Materiales y fabricación de la cubierta
Lo que llevan las cubiertas ARC-TOP, componente por componente. Los mismos datos que van en el dosier técnico.
Dimensiones ARC-TOP 23,2 × 25
5- Anchura total
- 23.200 mm de luz libre, sin apoyos intermedios en el interior.
- Longitud
- 25.000 mm en cinco vanos de 5.000 mm.
- Altura de cumbrera
- 6.500 mm sobre la cota de la solera acabada.
- Paso libre bajo lona
- 3.050 mm de altura libre en el perímetro.
- Cubre
- Dos pistas de 20 × 10 m en paralelo, con pasillo perimetral de servicio.
Estructura de aluminio

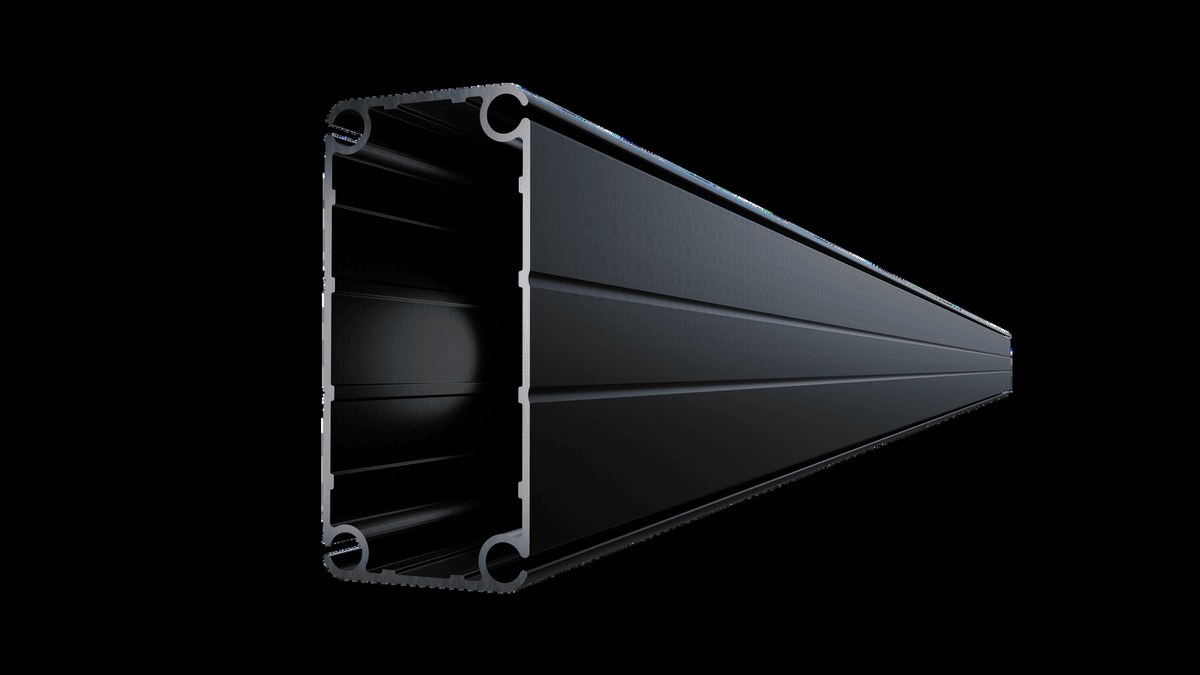

3- Perfiles principales
- Aleación de aluminio, secciones de 250 × 120 mm y 150 × 120 mm.
- Perfiles secundarios
- 100 × 85 × 2,3 mm y 60 × 60 × 2 mm.
- Comportamiento
- Ligero y resistente a la corrosión, sin mantenimiento de pintura.
Componentes de acero
3- Elementos
- Vigas estructurales, diagonales de arriostramiento y tubo sin soldadura.
- Chapas
- Placas de acero de 6 a 20 mm de espesor.
- Protección
- Galvanizado en caliente en todos los componentes de acero.
Cubrición
3- Material
- Lona técnica de PVC con paneles de cubierta triangulares y ajuste modular.
- Gramaje
- 650 g/m² en cubierta y laterales, hasta 850 g/m² según configuración.
- Resistencia
- Preparada para viento, lluvia, nieve y radiación ultravioleta todo el año.
Sistema de cables
3- Cable
- Acero galvanizado 6 × 37, diámetro 14 mm.
- Fijación
- Mordazas de blocaje y uniones embridadas.
- Cubierta
- Estructura de cubierta reforzada.
Fabricación
4- Corte y taladro
- Control numérico en corte y perforación.
- Tolerancia
- ± 0,20 mm.
- Acabado de canto
- Fresado de ranura y redondeo de aristas con radio 5 mm.
- Control
- Soldadura, acabado e inspección dimensional pieza por pieza.
Anclaje y cimentación
5- Hormigón
- Zapata de hormigón C30 sobre base de zahorra compactada de 150 mm.
- Placa base
- Chapa de acero de 10 mm con seis pernos M20.
- Tornillería
- M20 × 250 mm de calidad 8.8, con arandela de 60 × 6 y taladro de 22 mm.
- Armado de espera
- Dos varillas roscadas M14 embebidas en el hormigón.
- Sobre solera existente
- Se puede anclar a hormigón ya ejecutado con placa y química, previa comprobación.
Antes de decidir
Dudas habituales
Las dudas que aparecen en todos los proyectos de cubierta. Si la tuya no está, escríbenos.
¿Cuánto cuesta cubrir una pista de pádel?
Depende del tipo de cerramiento (solo techo, paredes correderas o paredes fijas), del número de pistas y de las cargas de viento y nieve de tu zona, que marcan el cálculo de la estructura. Como cada cubierta se dimensiona para su ubicación, el precio sale del estudio de ingeniería — que va incluido. Solicita presupuesto para tu pista de pádel y te lo damos cerrado.
¿Qué tipos de cubierta hacéis?
Tres: cerrada con paredes fijas y puerta abatible, cerrada con paredes correderas (que se abren en verano), y solo techo sin laterales . Todas modulares y a medida de la pista.
¿Aguanta el viento y la nieve?
Sí, y no de forma genérica: se calcula para tu emplazamiento . El diseño sigue los Eurocódigos EN 1990, 1991, 1993 y 15088 y el CTE DB-SE español, con hipótesis de carga de viento y nieve reales de la zona.
¿De qué material es la estructura?
Aluminio 6061/T6 anodizado , bastante más resistente que el aluminio normal y con una vida útil de más de 20 años con mantenimiento mínimo. La lona es PVC de 850 g/m² , ignífuga certificada DIN 4102-B1.
¿Se puede jugar en verano sin asarse?
Para eso están las paredes correderas : se abren del todo y la pista ventila. Y la lona bloquea la luz directa, así que dentro no se acumula el calor como en una carpa cualquiera. Además evita la condensación en los cristales y mantiene el césped seco.
¿Qué recibo con el pedido?
Una solución completa: estudio de ingeniería , render 3D real, planos AutoCAD , guía de instalación y certificación internacional (Eurocódigo, UK y USA). Todo antes de fabricar.
¿Qué cimentación hace falta?
Zapatas de hormigón armado aisladas, del orden de 1,2 × 1,2 × 0,5 m según el terreno, con anclaje de los pilares por pernos. Las dimensiones exactas salen del estudio estructural de tu proyecto.
¿La montáis vosotros?
Realizamos el montaje con equipo propio o facilitamos la guía de instalación detallada si prefieres ejecutarlo con tu equipo. Los planos AutoCAD se entregan preparados para construcción y para pedir licencias.
Presupuesto de tu cubierta
Indica el número de pistas y la ubicación. El presupuesto incluye el estudio estructural y el render 3D.
