Cubierta con ingeniería propia
Estructura de aluminio y lona de PVC de 850 g/m², con cálculo según EN 13782 o Eurocódigo según el nivel y planos para la licencia de obra. Uso de la pista durante todo el año.
Modelo más vendido
Pista de pádel panorámica
Cinco vidrios templados por fondo, sin montantes intermedios, entre pilares de esquina de 100×100×3 mm con doble tubo estructural. Visión continua del juego desde la pista y desde la grada.
Descripción
Fondo panorámico sin montantes intermedios
En un fondo convencional, los montantes verticales dividen el vidrio y cortan la línea de visión. En la panorámica, los cinco vidrios de cada fondo forman un plano continuo: el jugador sigue la trayectoria de la pelota sin perfiles intermedios, y la grada y las cámaras registran el punto completo. Por eso es el modelo más solicitado por clubes con público o retransmisiones. Desliza el control para comparar el fondo panorámico con un fondo con montantes intermedios.
10/12
mm de vidrio templado
100×100×3
mm, pilar de esquina
4
mm, casquillo interior de unión
+180
km/h de viento de diseño

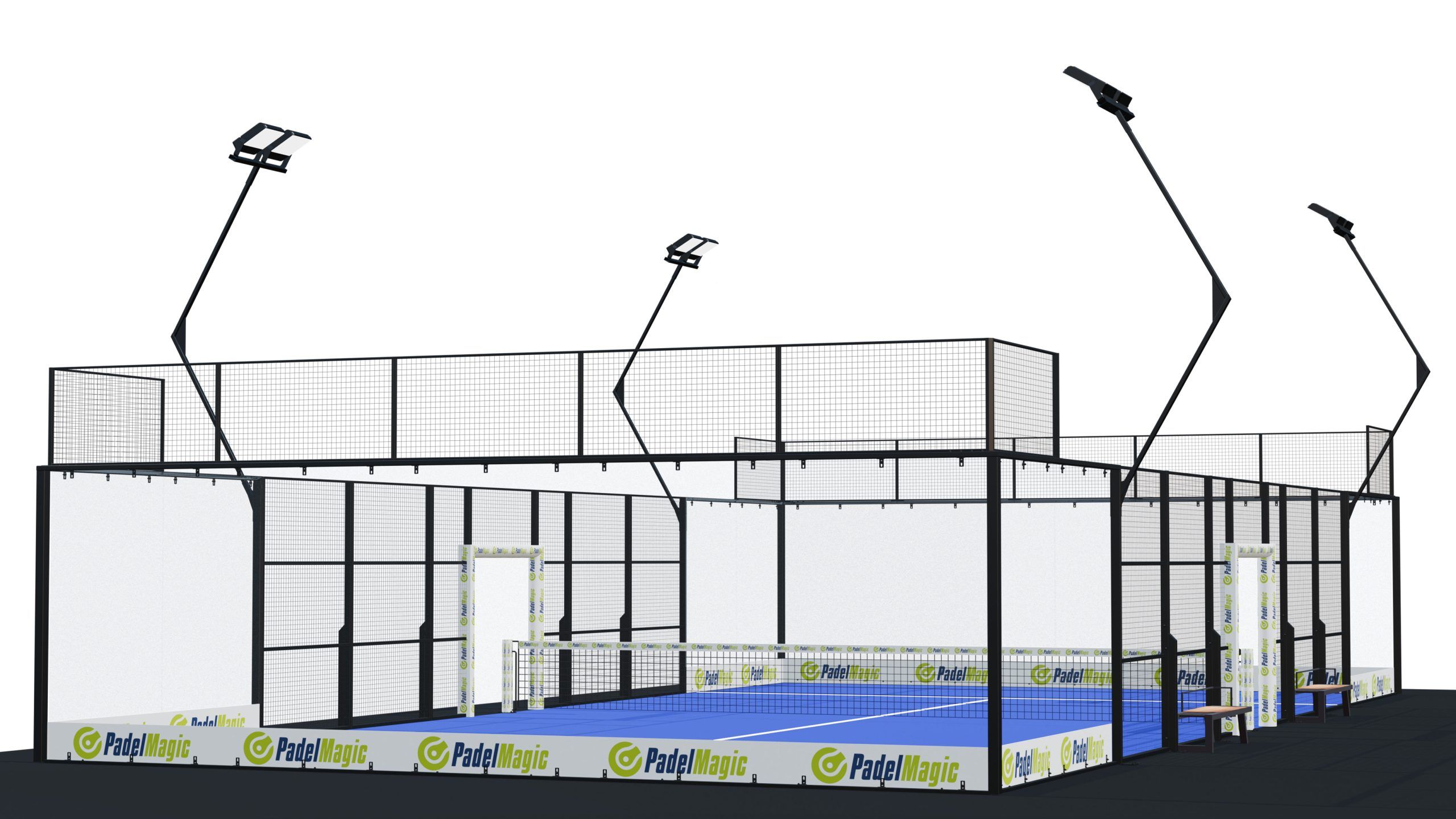

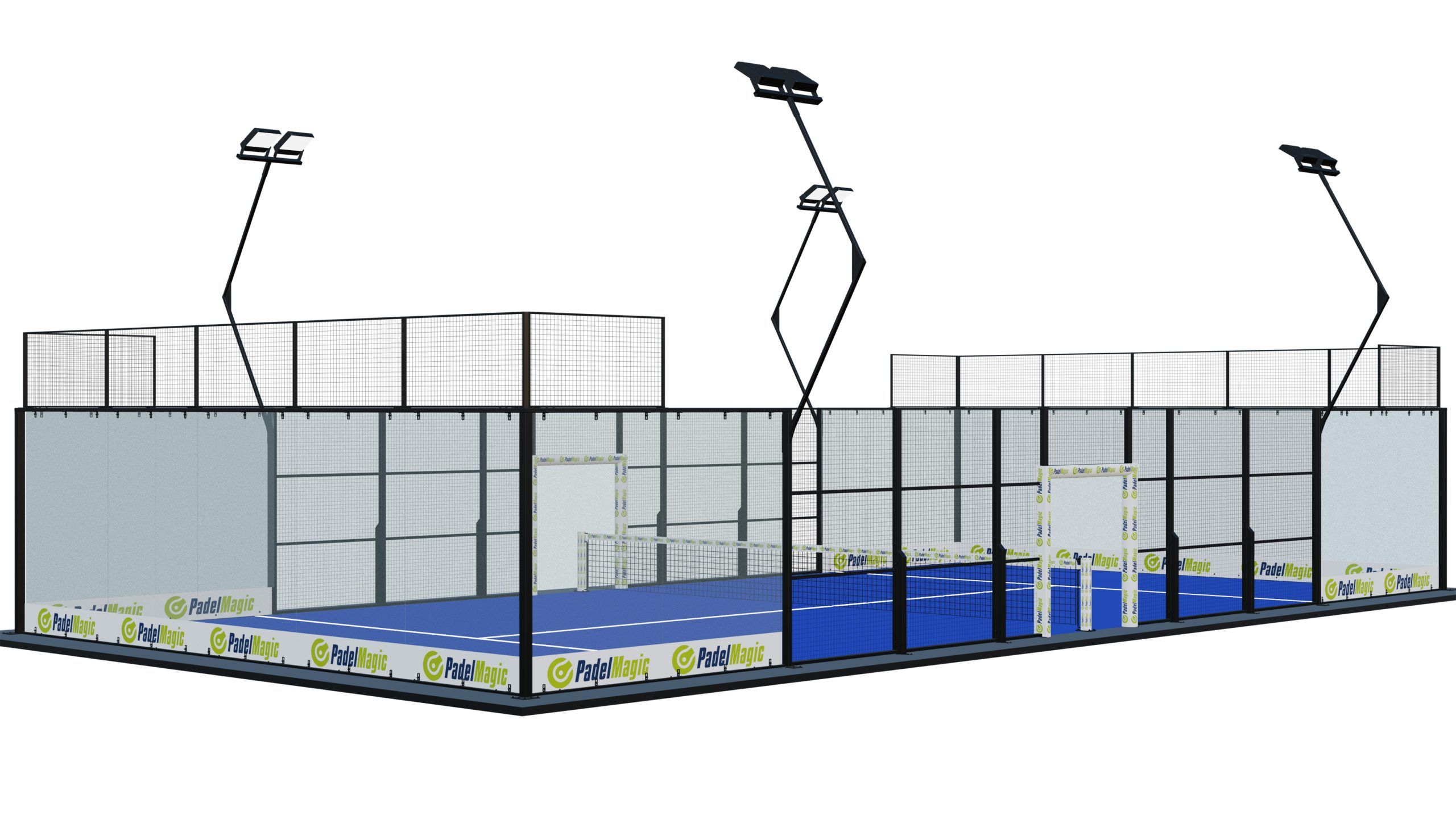

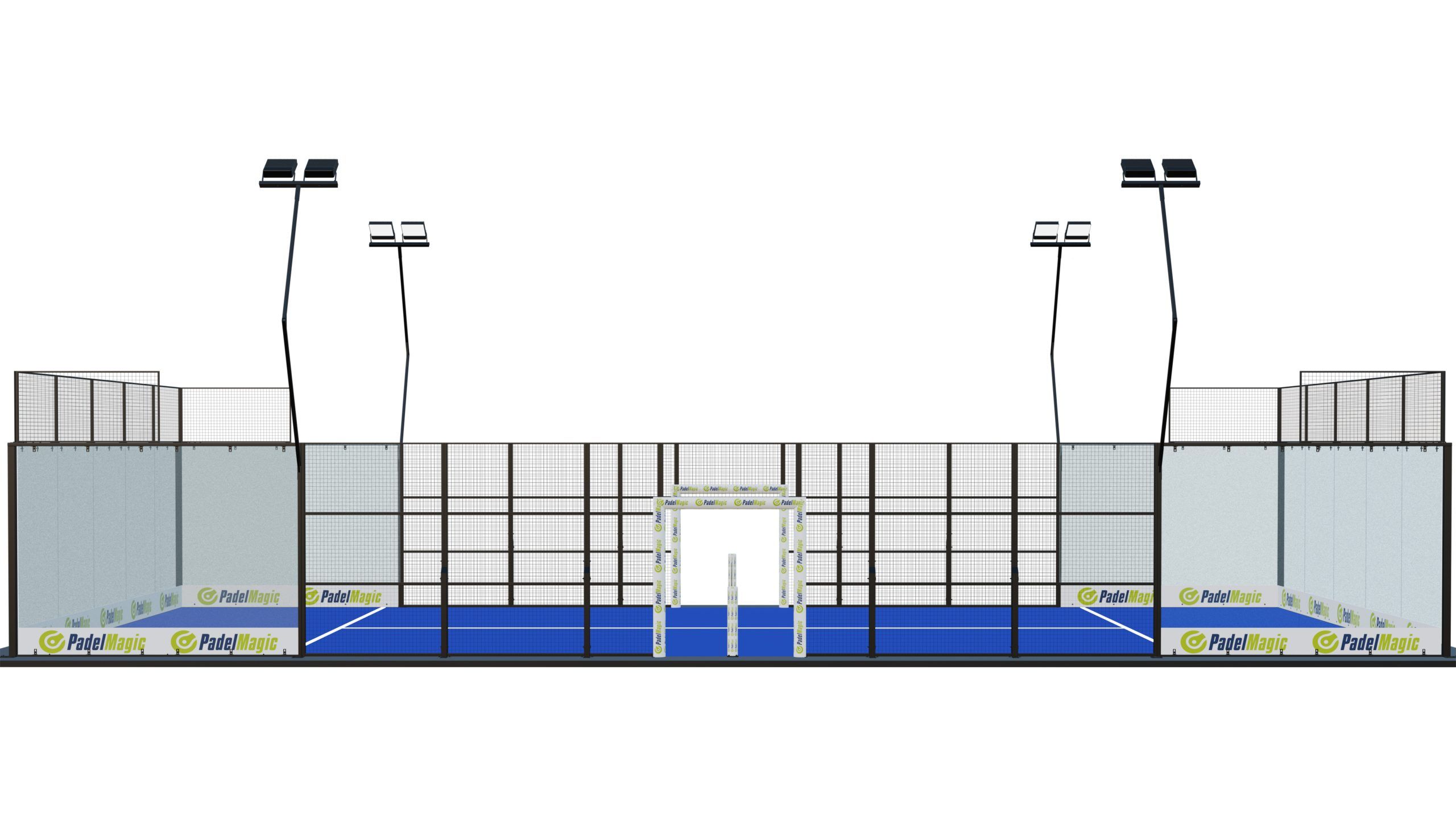

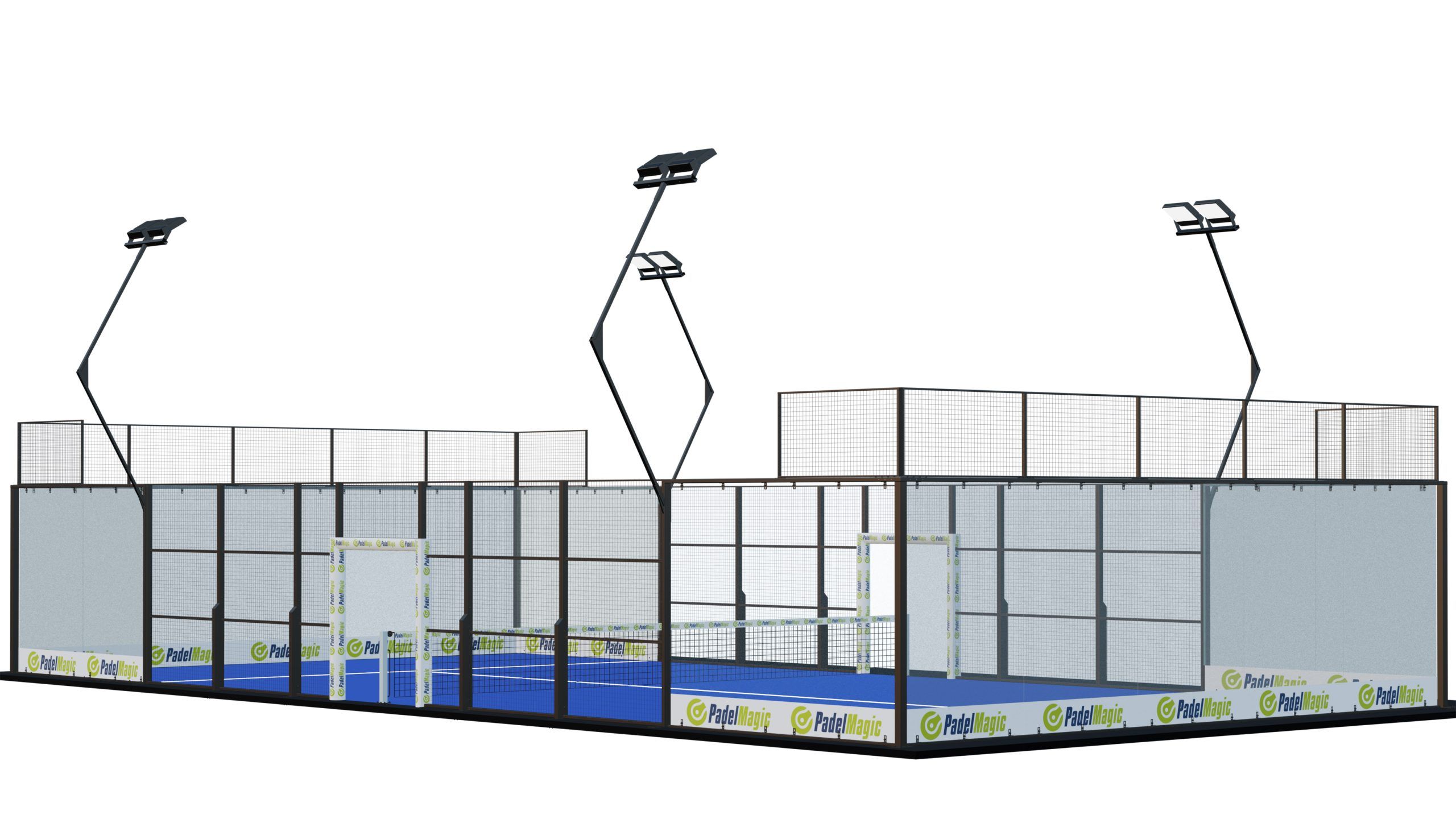

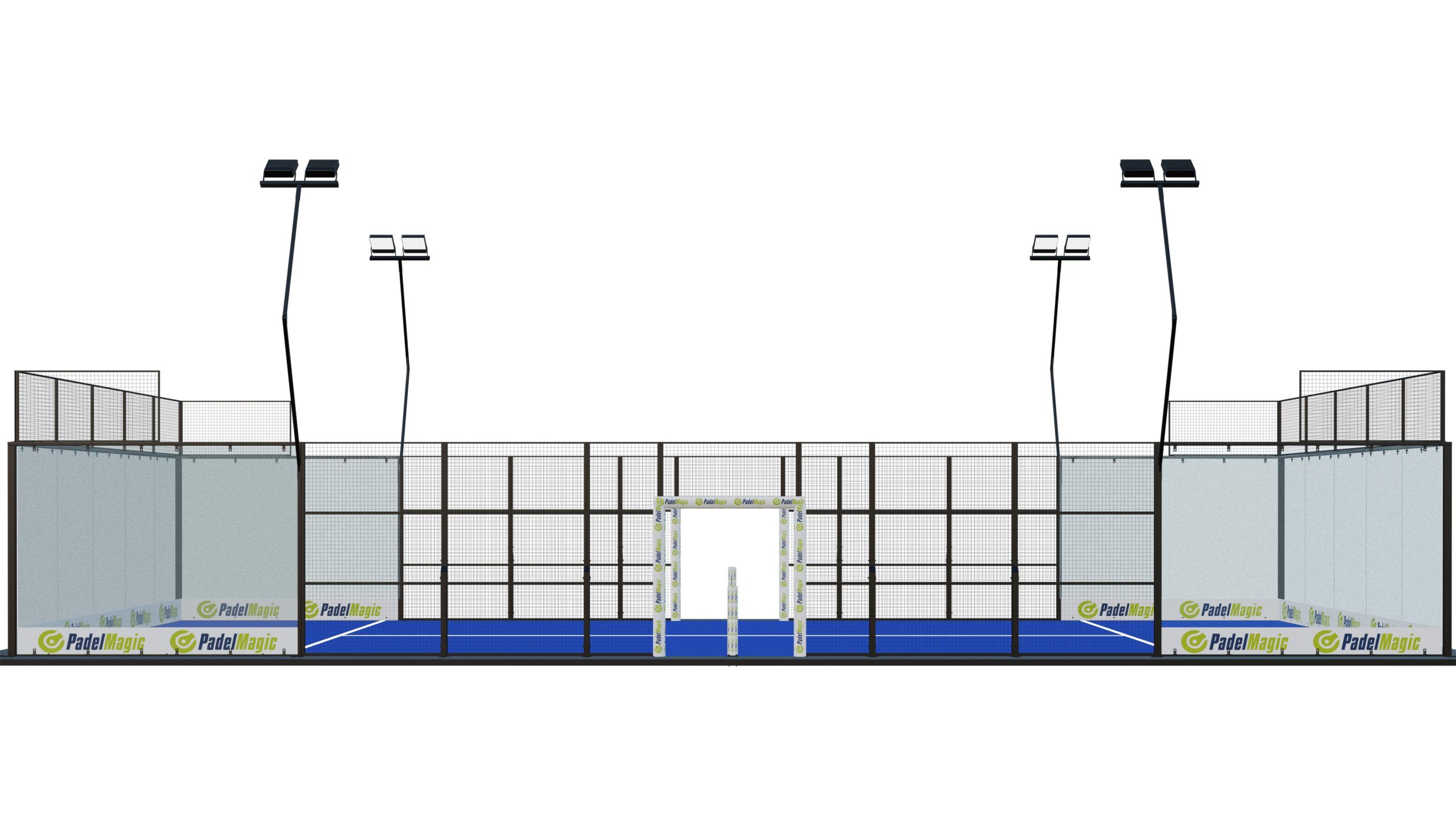

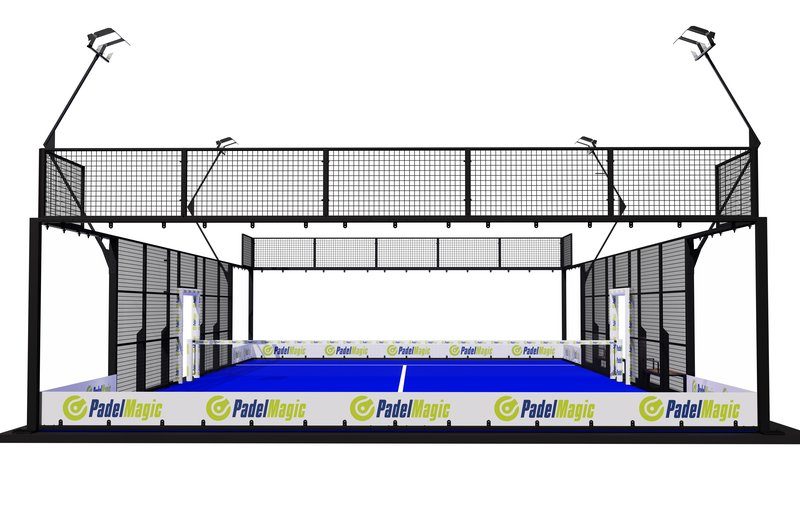

Vistas técnicas

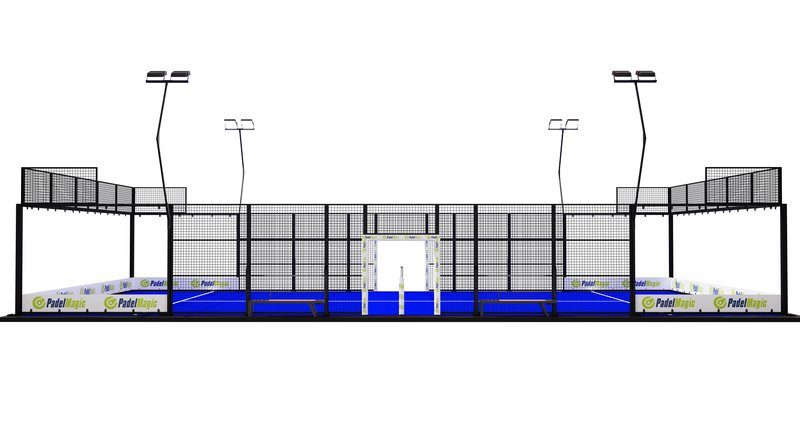

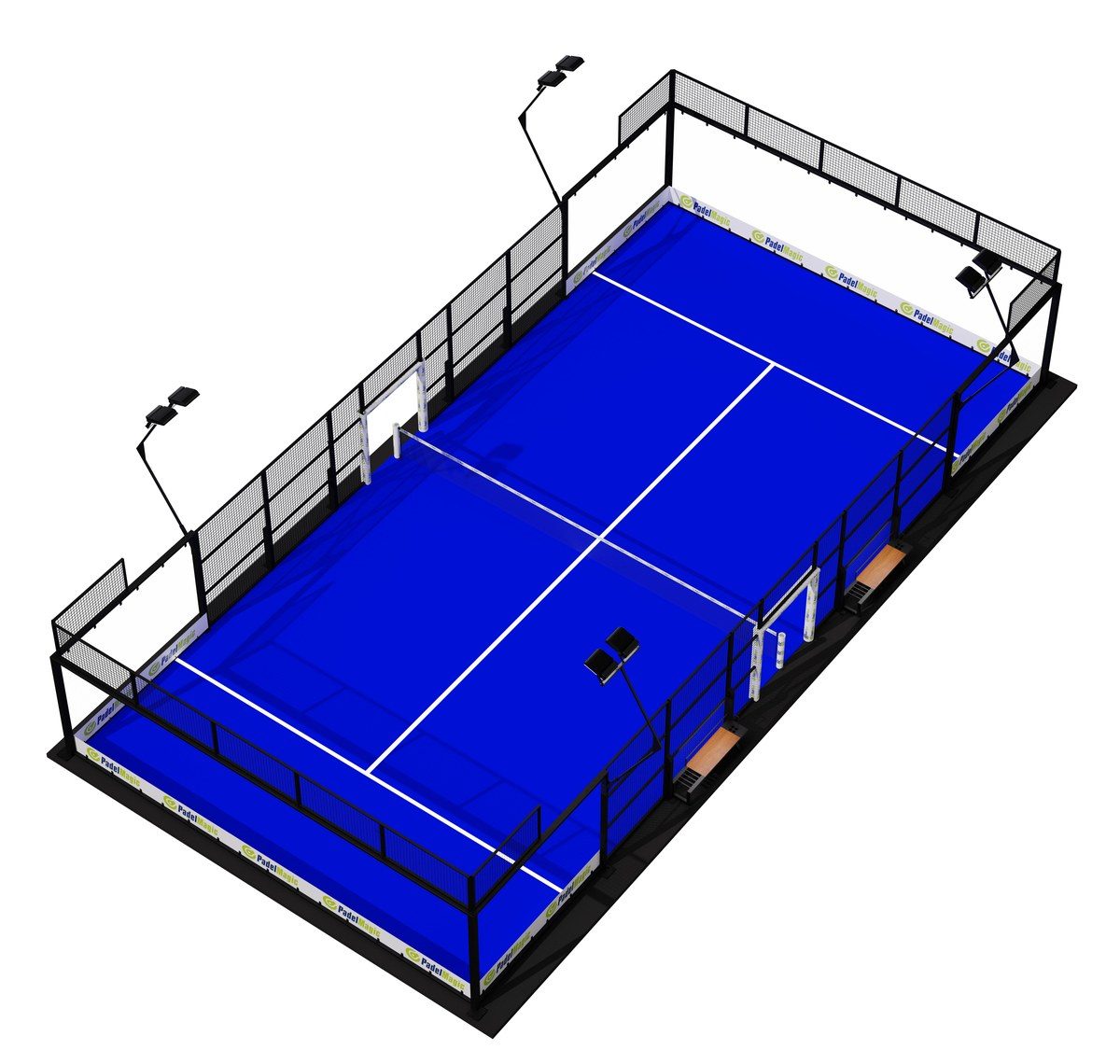

Perspectiva, planta, alzado y lateral
Las mismas vistas que incluye la ficha técnica en PDF.
Ficha técnica
Especificación completa
Contenido del suministro, con medidas y normativa aplicable.
Selecciona un punto de la pista o un apartado de la lista.
-
- Medidas
- Pista de 20 × 10 m de superficie de juego, conforme al reglamento de la Federación Internacional de Pádel. Altura libre mínima recomendada de 6 m en instalación cubierta.
- Fondo panorámico
- Pilares de esquina de 100×100×3 mm reforzados con doble tubo estructural + tubos de 100×50×3 mm
- Módulos
- 8 × 3000×2000 mm · 4 × 3000×1030 mm · 2 × 870×1940 mm · todos con tubo estructural de 40×40×2 mm y malla de 50×50×4 mm
- Marco superior
- Malla electrosoldada de 50×50×4 mm · panel de acero de 2000×1000 mm para vidrio de 2995×1995×12 mm
- Espesor de tubo
- 3 mm donde se concentran la carga de viento y los impactos · 2 mm en los marcos de los paneles de malla · 4 mm en cada casquillo interior de unión
- Anclaje
- Taco mecánico ø12 × 110 mm · par de apriete 110 Nm
- Viento y corrosión
- Diseñada para vientos de más de 180 km/h, cálculo firmado por ingeniero de estructuras · certificado C3, C4 o C5 (ISO 12944) del fabricante de la pintura
-
- Uniones
- Casquillos interiores de unión de 4 mm: tubo completo, mecanizado y roscado en fábrica · tornillería métrica DIN 7380 M8 · sin taladros en obra
- Tornillería
- Solo tornillería métrica (DIN 7380 M8 en los casquillos, DIN M10 en el resto), cada tornillo con capuchón embellecedor negro
-
- Vidrio templado
- 18 paneles de 3000×2000 mm, de 10 o 12 mm · EN 12150 · fijación con clip · apoya sobre tubo, no sobre el suelo
- Reposición
- Vidrio templado en stock en fábrica: reposición en días, sin depender de un envío marítimo
-
- Focos
- 8 focos LED asimétricos de 200 W · 579 lx de media y uniformidad 0,77 en estudio DIALux · opcional: focos asimétricos de 240 W o 320 W · regulación DALI opcional · postes de 6000 mm de altura: rectos de 60×60×2 mm, curvos de 40×40×3 mm o en Z de 40×40×2 mm
-
- Acceso
- Apertura de 4000 mm · acceso libre · opcional: puerta batiente con cerradura o puerta corredera automática
- Apertura automática
- Módulo de domótica con apertura vinculada a la reserva online
-
- Césped
- Césped ACT Score de serie · opcional: ACT Premier o Mondo · certificado FEP y FIP 2026
- Instalación
- Banda de unión y adhesivo para el césped
-
- Incluye
- 8 focos LED asimétricos (200 W) · Vidrio templado de 10 o 12 mm, a elegir · Arena de sílice y red de juego · Kit de tornillería métrica (M8×20 y M10) con capuchones · Casquillos interiores de unión mecanizados de 4 mm · Banda de unión y adhesivo para el césped
- Plazo y montaje
- Entrega en 3–4 semanas · montaje con equipo propio o guía paso a paso · el cliente aporta maquinaria de elevación y puntales
- Opcional
- Focos asimétricos de 240 W o 320 W · Puerta corredera automática (kit de adaptación para cualquier pista) · Software de reservas + domótica de puertas y luces (ReservaDeportes, por 4G) · Pantalla doble 43" integrada en la pista, cámaras y Magic Button inalámbrico · Kit de red antipájaros · Red superior de seguridad · Esquinas y over-net personalizados · Cualquier color RAL · logos en cualquier zona · Certificado anticorrosión C5 · Servicio de mantenimiento
El modelo
Pilares de esquina con doble tubo estructural
El fondo panorámico se apoya en pilares de esquina de 100×100×3 mm reforzados con doble tubo estructural y en tubos de 100×50×3 mm, unidos con casquillos interiores de unión mecanizados de 4 mm. La rigidez se concentra en las esquinas, lo que permite prescindir de montantes en el fondo sin perder estabilidad frente al viento y los impactos. Es el modelo más vendido internacionalmente.
- Pilares de esquina de 100×100×3 mm con doble tubo
- Tubo de fondo 100×50×3 mm
- Casquillos interiores de unión mecanizados de 4 mm
- Vidrio de 10 o 12 mm con fijación por clip, apoyado sobre tubo
Instalaciones reales
Instalaciones realizadas con este modelo
Pistas fabricadas e instaladas por PadelMagic, con el nombre del club y el país.
Antes de decidir
Preguntas frecuentes
¿PadelMagic fabrica sus propias pistas?
Sí. El corte, la soldadura y la pintura de la estructura se realizan en nuestra fábrica de Valladolid, y cada unión lleva un casquillo interior de unión mecanizado de 4 mm. También fabricamos pistas para otras marcas, que las comercializan con su propio logotipo.
¿Cuál es el plazo de reposición de un vidrio?
Mantenemos vidrio templado en stock en fábrica, por lo que la reposición se realiza en días. Cuando el vidrio se importa por vía marítima, la pista puede permanecer hasta dos meses fuera de servicio.
¿Quién realiza el montaje?
Nuestro propio equipo de montaje, el mismo en cada instalación, ya sea en Copenhague, Tbilisi o Maldivas. Cualquier ajuste en obra lo resuelve directamente el fabricante, sin intermediarios.
¿Se puede seguir el estado del pedido?
Sí. El cliente accede a nuestra intranet de fabricación, donde consulta la fase de cada pieza (soldadura, pintura y carga) con las fechas que registra el taller al cerrar cada fase. Incluye la proforma, el packing list y un canal de comunicación directo vinculado al pedido.
¿Cumple la normativa de competición?
El vidrio templado cumple las normas EN 12150-1 y EN 12150-2, la superficie de juego mide 20 × 10 m conforme al reglamento de la Federación Internacional de Pádel y el césped cuenta con certificado FEP y FIP 2026. La pista está preparada para competición oficial.
¿Se puede fabricar en los colores del club?
Sí. La estructura se laca en horno en cualquier color RAL. Como fabricantes, producimos a medida colores corporativos, medidas especiales y vinilos personalizados, sin limitarnos a un catálogo cerrado.
¿Se puede incorporar tecnología después de la instalación?
Sí. La estructura sale de fábrica con el paso de cables y los anclajes previstos, de modo que el marcador LED, las cámaras o el banquillo inteligente se incorporan después sin obra adicional ni canaletas vistas.
Exclusivo de PadelMagic
Soluciones integradas de fábrica
Tres soluciones exclusivas de PadelMagic que se integran de fábrica sobre esta misma estructura.
Domótica y acceso sin llaves
Apertura de la puerta y encendido de la iluminación vinculados a la reserva online, sin personal de control ni llaves.
Tecnología WOW
Marcador LED, repetición de jugadas y retransmisión en directo, con el cableado integrado de fábrica en la estructura.
Presupuesto de este modelo
Indica el número de pistas y la ubicación. Recibirás el desglose por partidas y el render 3D.
