La más rentable
Pista de pádel ECO Standard
24 pilares de 80×80×3 mm, vidrio templado de 10 mm (12 mm opcional) y tornillería métrica sin autorroscantes. La solución más eficiente para instalaciones municipales y proyectos de varias pistas.
Descripción

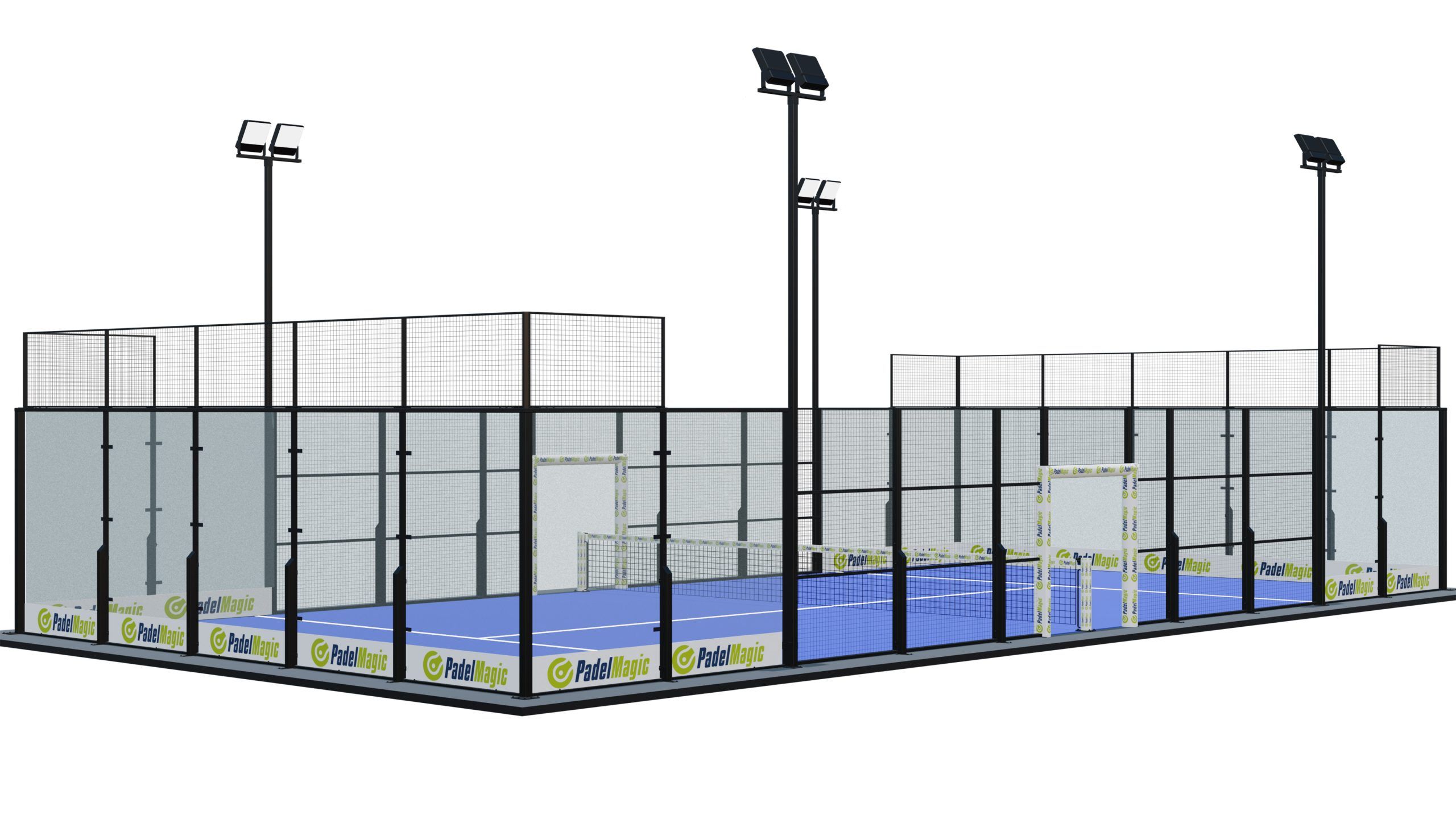

Estructura modular con montantes en el fondo
La ECO se fabrica en la misma nave y con el mismo acero que el resto de la gama. Su estructura se apoya en 24 pilares de 80×80×3 mm y 3000 mm de altura, con módulos autoportantes y montantes en el fondo; el vidrio es de 10 mm, o de 12 mm como opción. Es la configuración adecuada para uso intensivo, con la mejor relación entre inversión y prestaciones. Desliza el control para comparar: la ECO lleva montantes en el fondo; la panorámica tiene el fondo libre.
10/12
mm de vidrio templado
8
focos LED
24
pilares de 80×80×3 mm
EN 12150
vidrio templado
Vistas técnicas

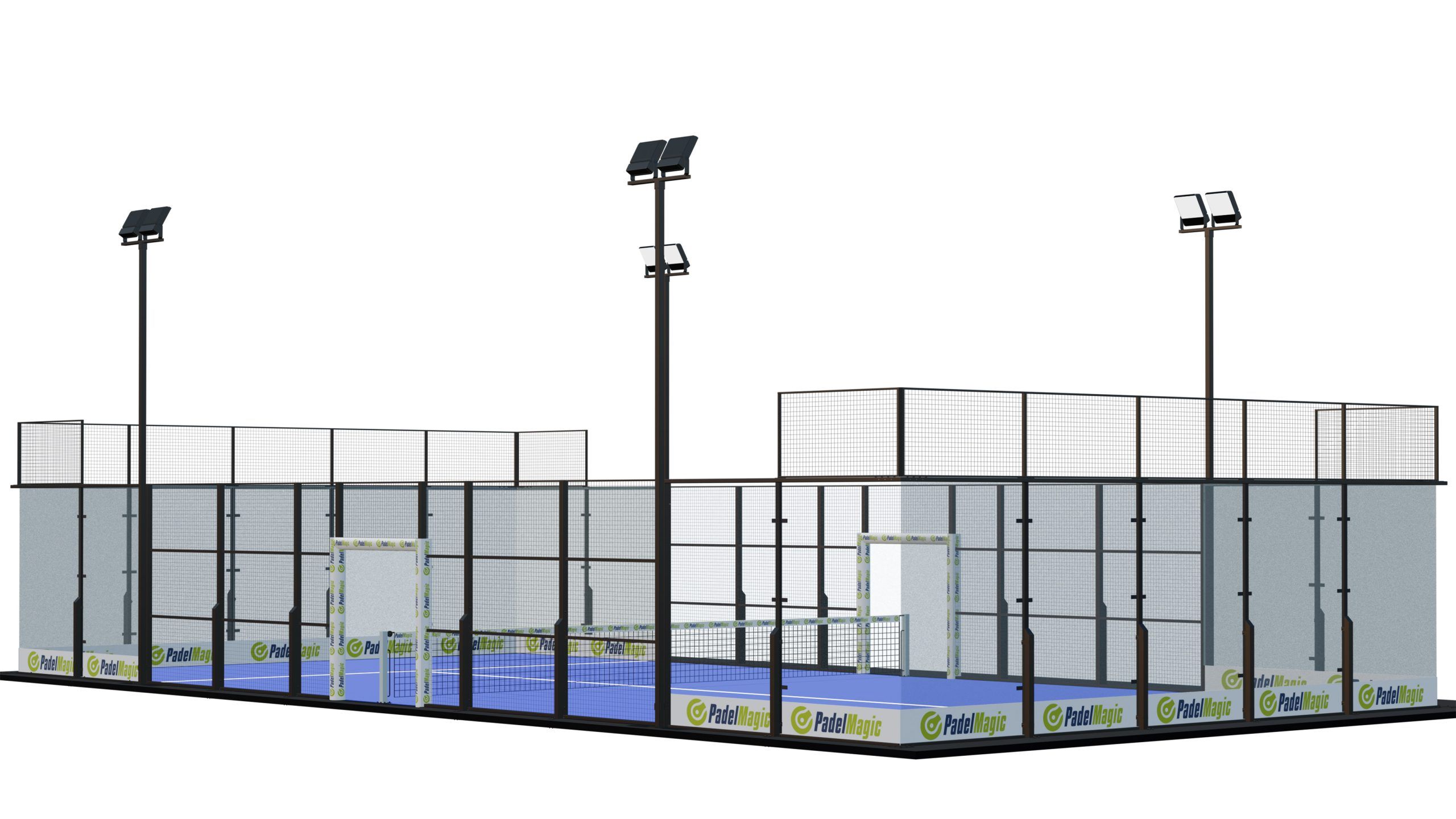

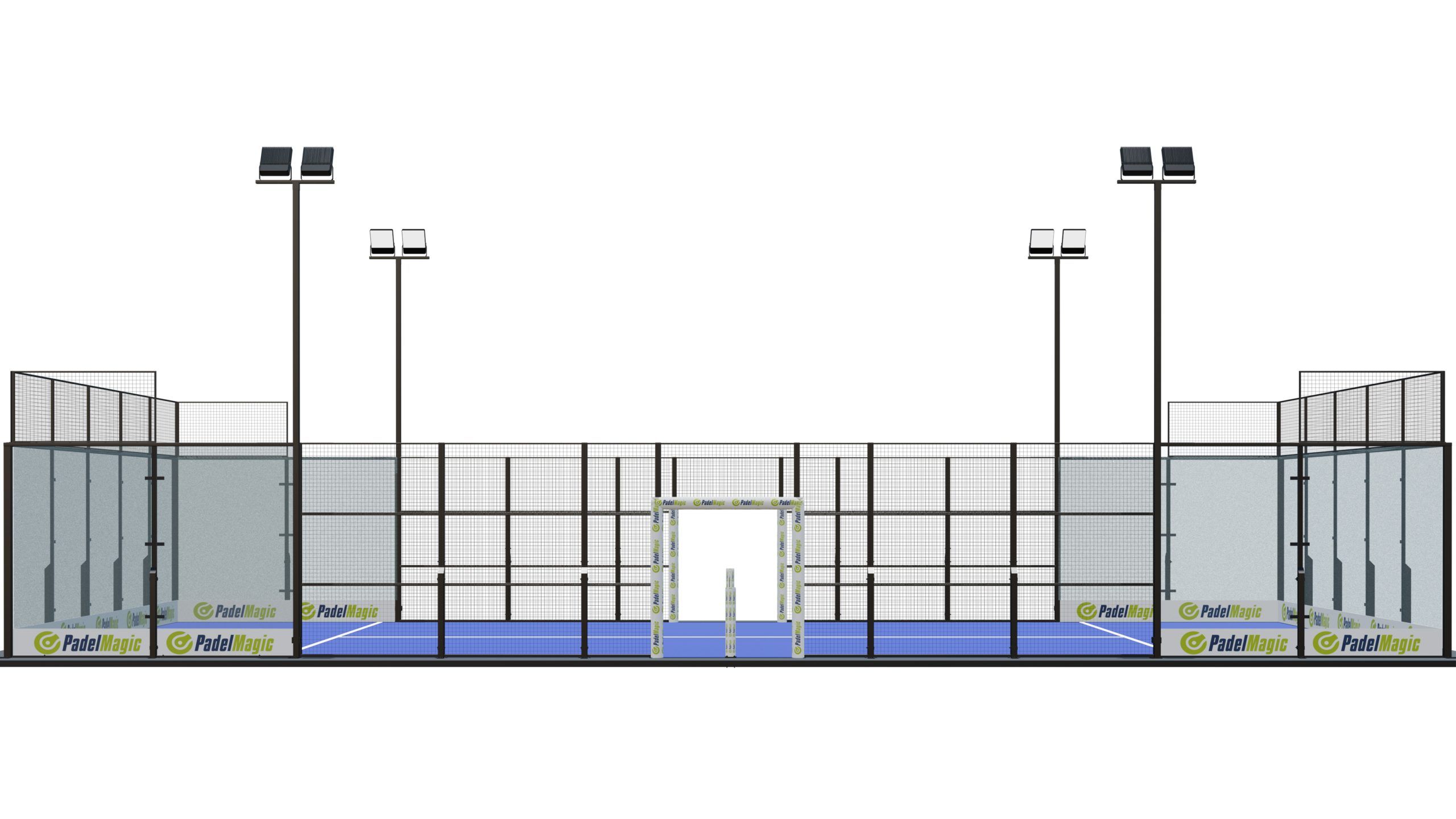

Perspectiva, planta, alzado y lateral
Las mismas vistas que incluye la ficha técnica en PDF.
Ficha técnica
Especificación completa
Contenido del suministro, con medidas y normativa aplicable.
Selecciona un punto de la pista o un apartado de la lista.
-
- Medidas
- Pista de 20 × 10 m de superficie de juego, conforme al reglamento de la Federación Internacional de Pádel. Altura libre mínima recomendada de 6 m en instalación cubierta.
- Pilares
- 24 × 80×80×3 mm, 3000 mm de altura
- Módulos
- 8 × 3000×2000 mm · 4 × 3000×1030 mm · 2 × 870×1940 mm · todos con tubo estructural de 40×40×2 mm y malla de 50×50×4 mm
- Marco superior
- Malla electrosoldada de 50×50×4 mm · panel de acero de 2000×1000 mm para vidrio de 2995×1995×10 mm (12 mm opcional)
- Anclaje
- Taco mecánico ø12 × 120 mm · par de apriete 110 Nm
- Corrosión
- Certificado C3, C4 o C5 (ISO 12944) del fabricante de la pintura
-
- Tornillería
- Solo tornillería métrica (DIN 7380 M8×20 mm), sin autorroscantes, cada tornillo con capuchón embellecedor negro
-
- Vidrio templado
- 18 paneles de 3000×2000 mm, de 10 mm (12 mm opcional) · EN 12150 · fijación con escuadras
- Reposición
- Vidrio templado en stock en fábrica: reposición en días, sin depender de un envío marítimo
-
- Postes de luz
- 4 postes rectos de 80×80×2 mm × 6000 mm · atornillados a 4 soportes en tubo de 100×80×6 mm
- Focos
- 8 focos LED asimétricos de 200 W · 579 lx de media y uniformidad 0,77 en estudio DIALux · opcional: focos asimétricos de 240 W o 320 W
-
- Acceso
- 4 módulos de acceso de 1000×2000 mm · acceso libre o puerta batiente con cerradura · opcional: puerta corredera automática (kit de adaptación)
- Apertura automática
- Módulo de domótica con apertura vinculada a la reserva online
-
- Césped
- Césped ACT Score de serie, para uso intensivo · opcional: ACT Premier o Mondo
- Instalación
- Banda de unión y adhesivo para el césped
-
- Incluye
- 8 focos LED asimétricos (200 W) · Vidrio templado de 10 mm (12 mm opcional) · Arena de sílice y red de juego · Kit de tornillería métrica DIN 7380 M8×20 con capuchones · Banda de unión y adhesivo para el césped
- Plazo y montaje
- Entrega en 3–4 semanas · montaje con equipo propio o con guía paso a paso · el cliente aporta la maquinaria de elevación
- Opcional
- Focos asimétricos de 240 W o 320 W · Puerta corredera automática (kit de adaptación para cualquier pista) · Software de reservas + domótica de puertas y luces (ReservaDeportes, por 4G) · Pantalla doble 43" integrada en la pista, cámaras y Magic Button inalámbrico · Kit de red antipájaros · Red superior de seguridad · Esquinas y over-net personalizados · Cualquier color RAL · logos en cualquier zona · Certificado anticorrosión C5 · Servicio de mantenimiento (red, mallas, vidrios)

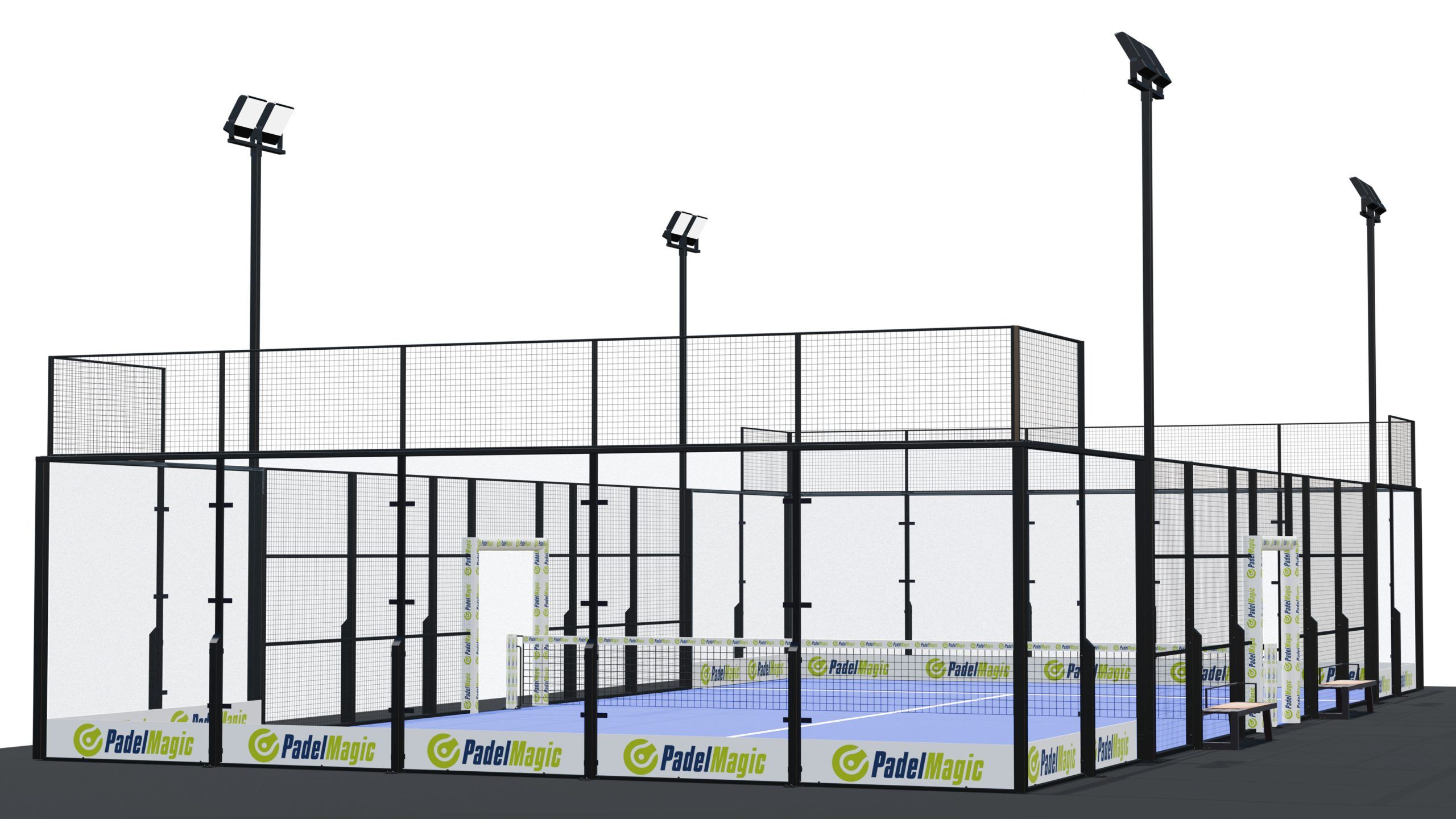

El modelo
Estructura para uso municipal intensivo
La ECO comparte nave y acero con la gama alta. Su estructura se apoya en 24 pilares de 80×80×3 mm distribuidos en todo el perímetro, con vidrio de 10 mm (12 mm opcional) fijado con escuadras. Responde al uso intensivo municipal y optimiza la inversión en instalaciones de varias pistas.
- 24 pilares de 80×80×3 mm y 3 m de alto
- Vidrio de 10 mm (12 mm opcional)
- 4 accesos de 1000×2000 mm
- Tornillería métrica cubierta con tapones

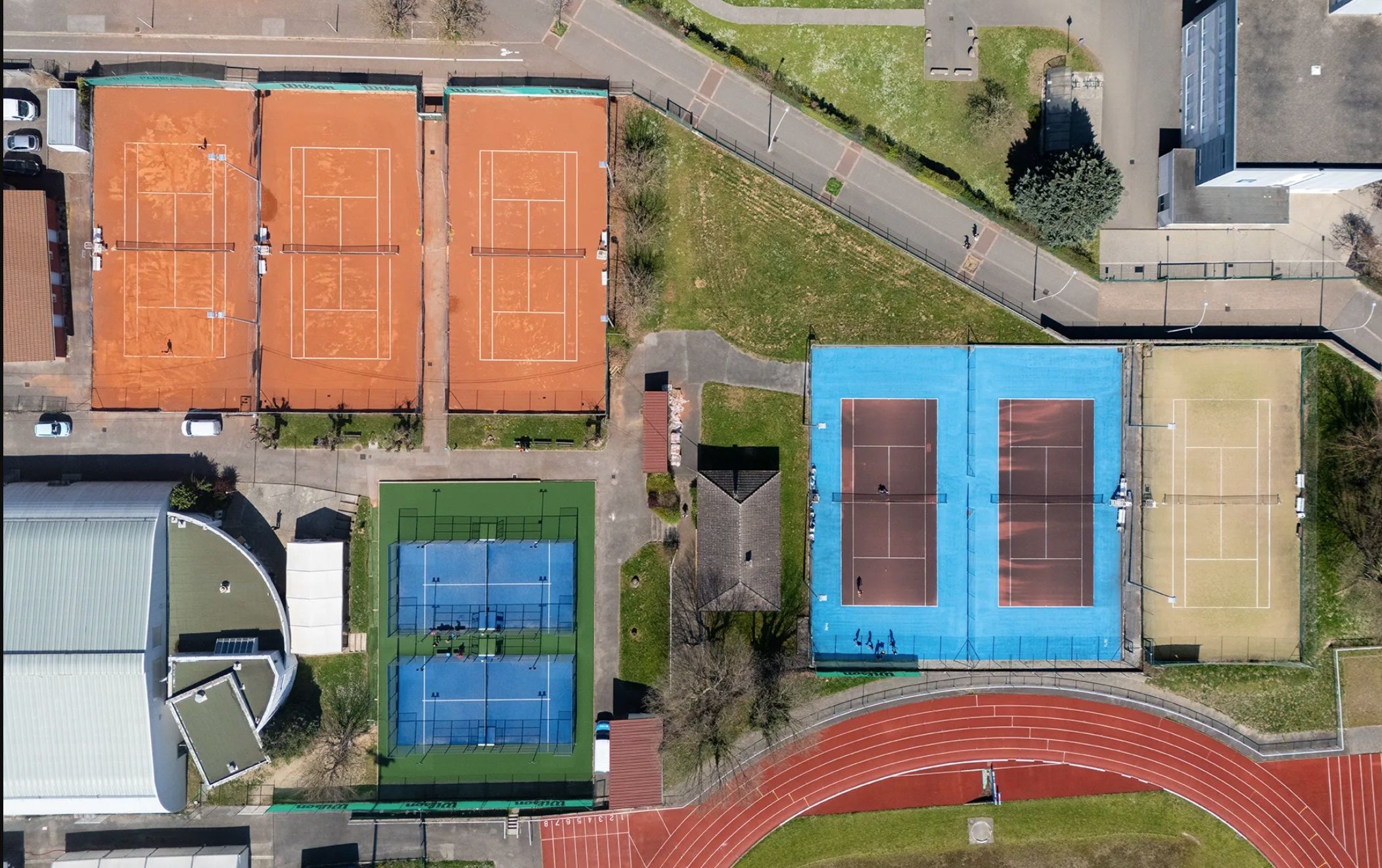

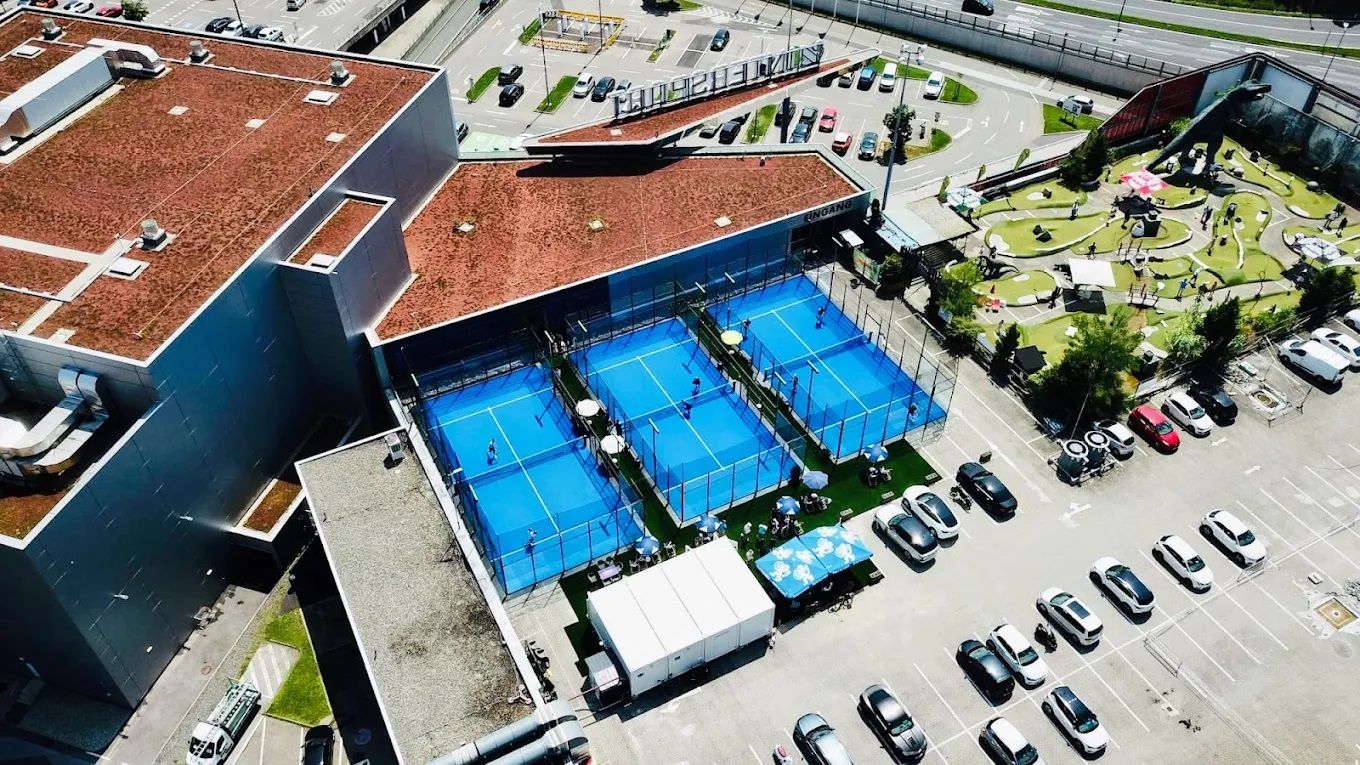

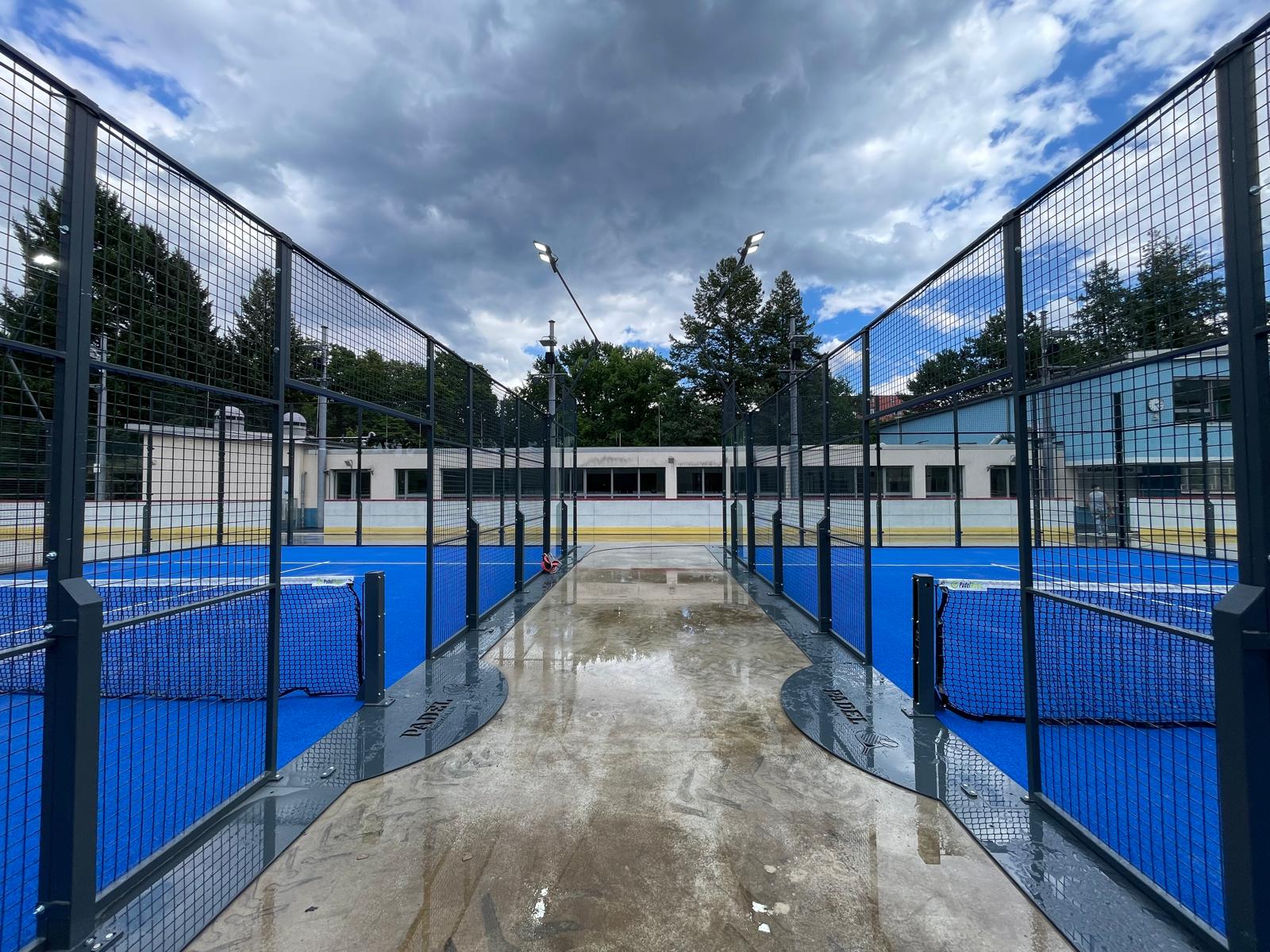

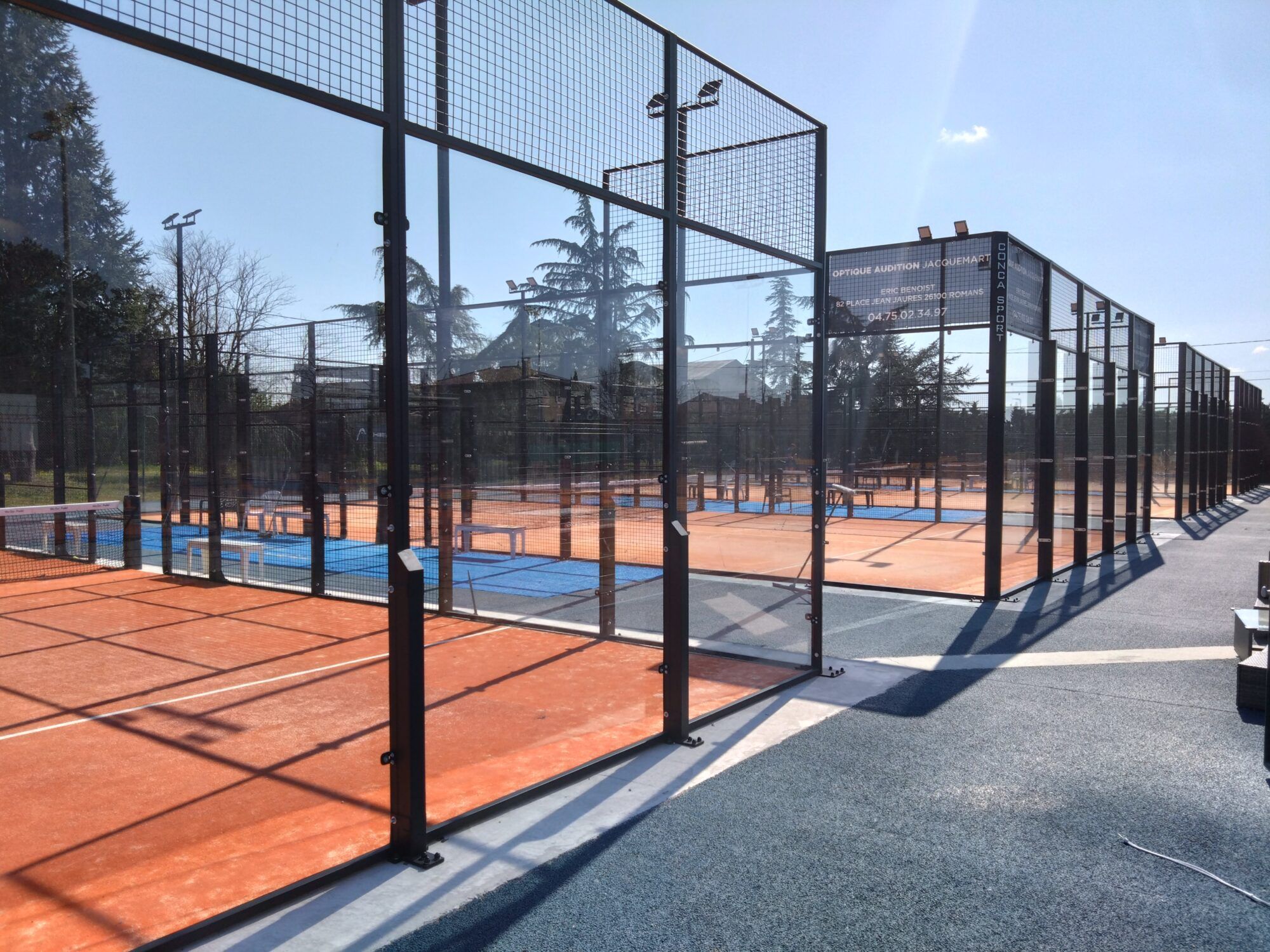

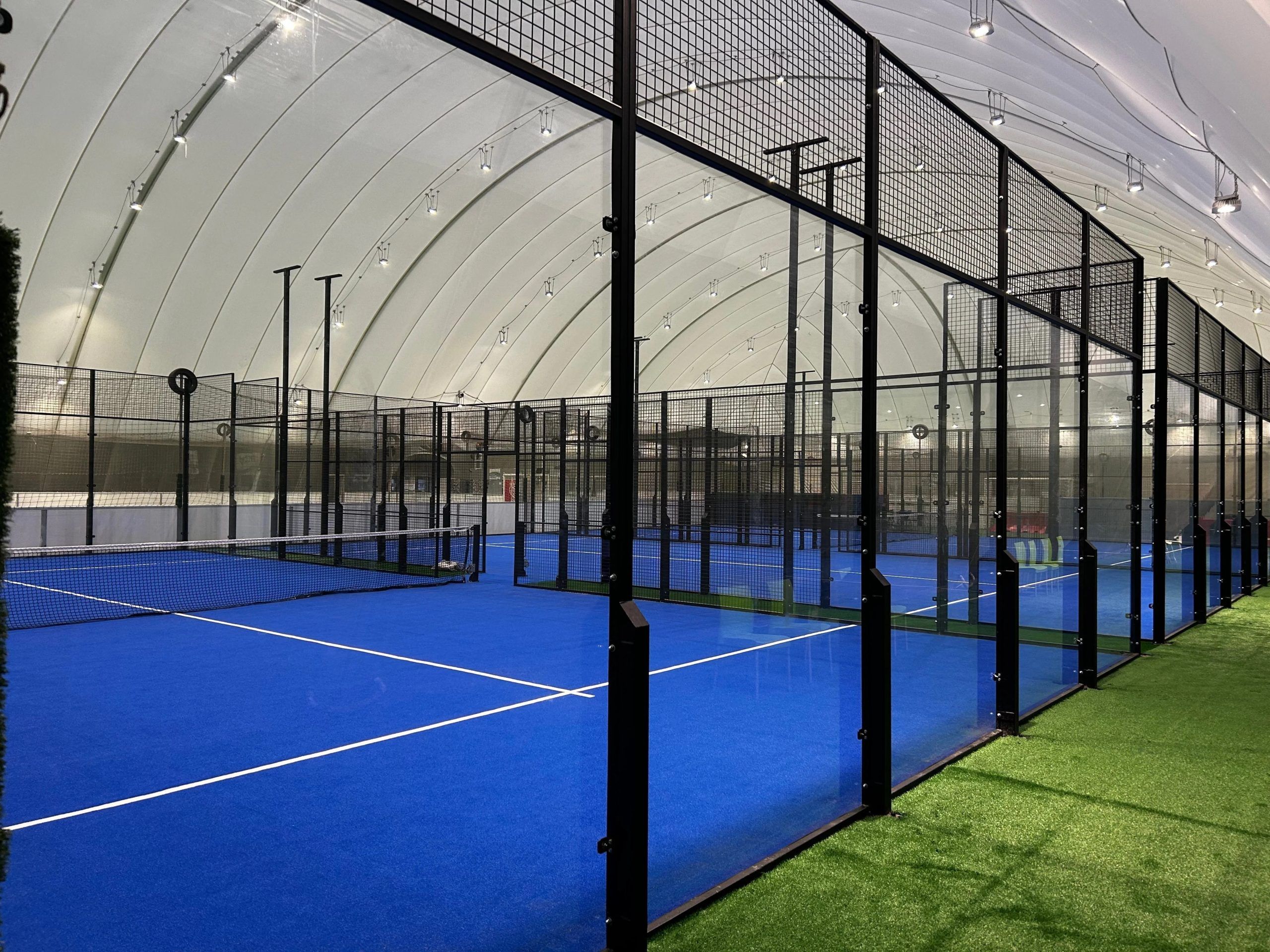

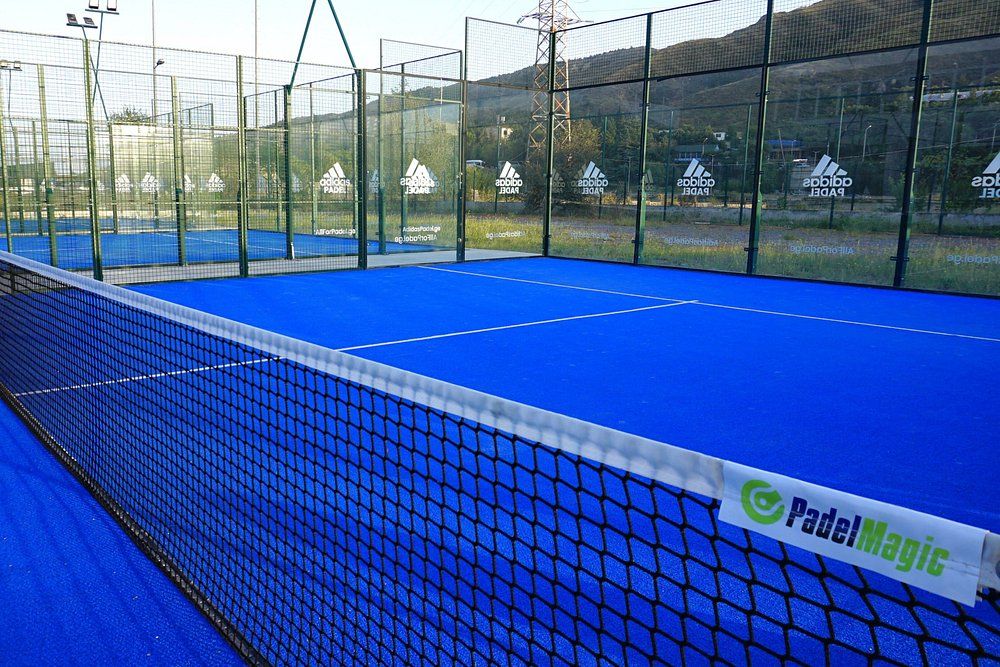

Instalaciones reales
Instalaciones realizadas con este modelo
Pistas fabricadas e instaladas por PadelMagic, con el nombre del club y el país.
Antes de decidir
Preguntas frecuentes
¿PadelMagic fabrica sus propias pistas?
Sí. El corte, la soldadura y la pintura de la estructura se realizan en nuestra fábrica de Valladolid. También fabricamos pistas para otras marcas, que las comercializan con su propio logotipo.
¿Cuál es el plazo de reposición de un vidrio?
Mantenemos vidrio templado en stock en fábrica, por lo que la reposición se realiza en días. Cuando el vidrio se importa por vía marítima, la pista puede permanecer hasta dos meses fuera de servicio.
¿Quién realiza el montaje?
Nuestro propio equipo de montaje, el mismo en cada instalación, ya sea en Copenhague, Tbilisi o Maldivas. Cualquier ajuste en obra lo resuelve directamente el fabricante, sin intermediarios.
¿Se puede seguir el estado del pedido?
Sí. El cliente accede a nuestra intranet de fabricación, donde consulta la fase de cada pieza (soldadura, pintura y carga) con las fechas que registra el taller al cerrar cada fase. Incluye la proforma, el packing list y un canal de comunicación directo vinculado al pedido.
¿Cumple la normativa de competición?
El vidrio templado cumple las normas EN 12150-1 y EN 12150-2 y la superficie de juego mide 20 × 10 m, conforme al reglamento de la Federación Internacional de Pádel. El césped de serie es el ACT Score, para uso intensivo, con ACT Premier o Mondo como opción.
¿Se puede fabricar en los colores del club?
Sí. La estructura se laca en horno en cualquier color RAL. Como fabricantes, producimos a medida colores corporativos, medidas especiales y vinilos personalizados, sin limitarnos a un catálogo cerrado.
¿Se puede incorporar tecnología después de la instalación?
Sí. La estructura sale de fábrica con el paso de cables y los anclajes previstos, de modo que el marcador LED, las cámaras o el banquillo inteligente se incorporan después sin obra adicional ni canaletas vistas.
