Vista cenital de una pista de pádel sobre plataforma elevada

En sección

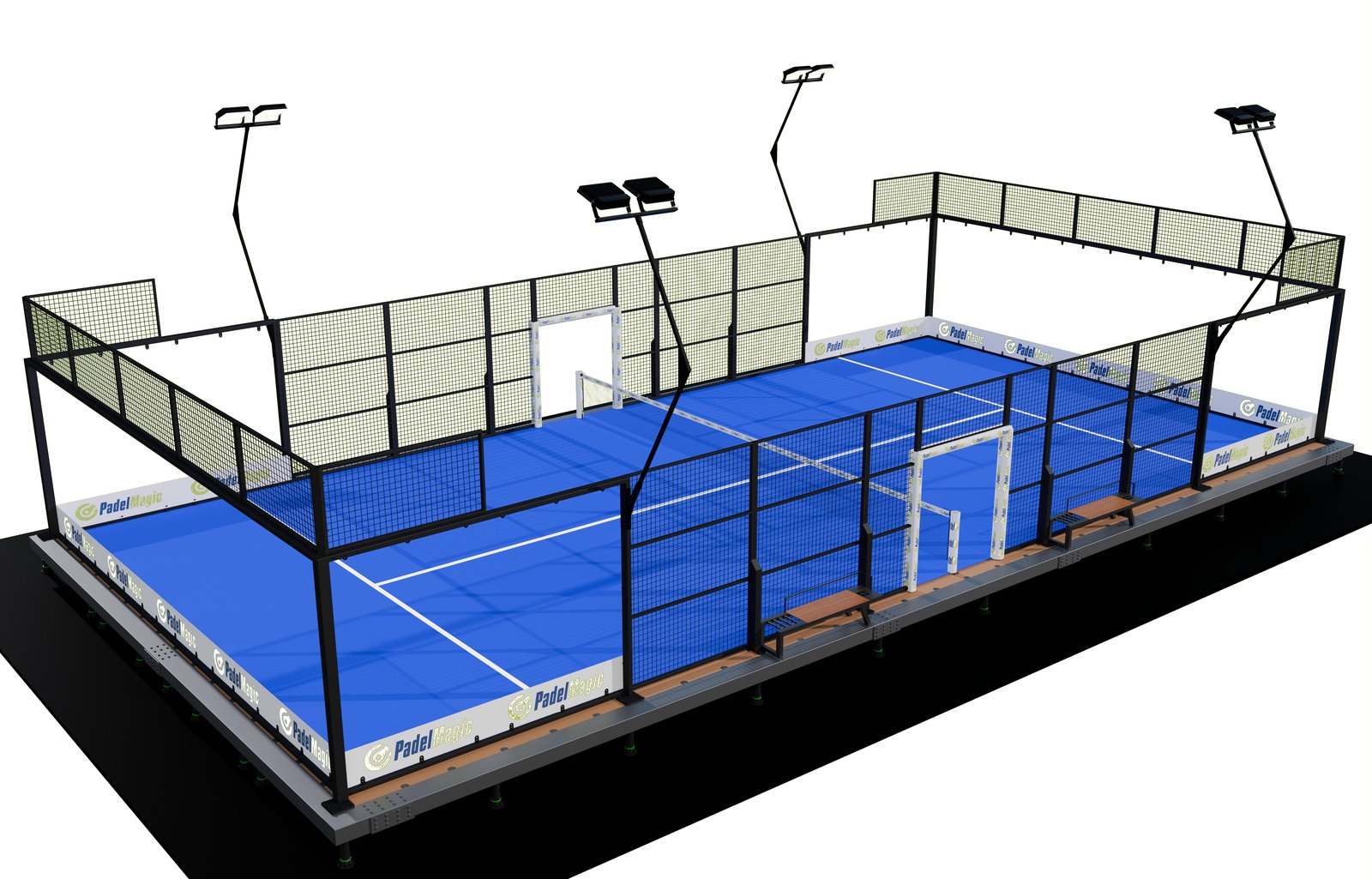

Plataforma elevada para pista de pádel

Donde no se puede hormigonar.

Seis capas. Ninguna de hormigón. Y hasta 624 puntos de apoyo que la hacen tan rígida que se juega como sobre solera.

624Puntos de apoyo
0,3 – 1,2 mRegulación de altura
20 mmTablero
Atornillada · sin soldadura en obraUnión

Rigidez

Hasta 624 apoyos. Se juega como sobre solera.

Aquí está la diferencia. Otros sistemas montan la plataforma sobre 50 o 60 apoyos, y se nota: el suelo cede, vibra, la sensación de juego es inestable.

PadelMagic624

Otros sistemas50–60

Puntos de apoyo bajo una pista completa, a escala.

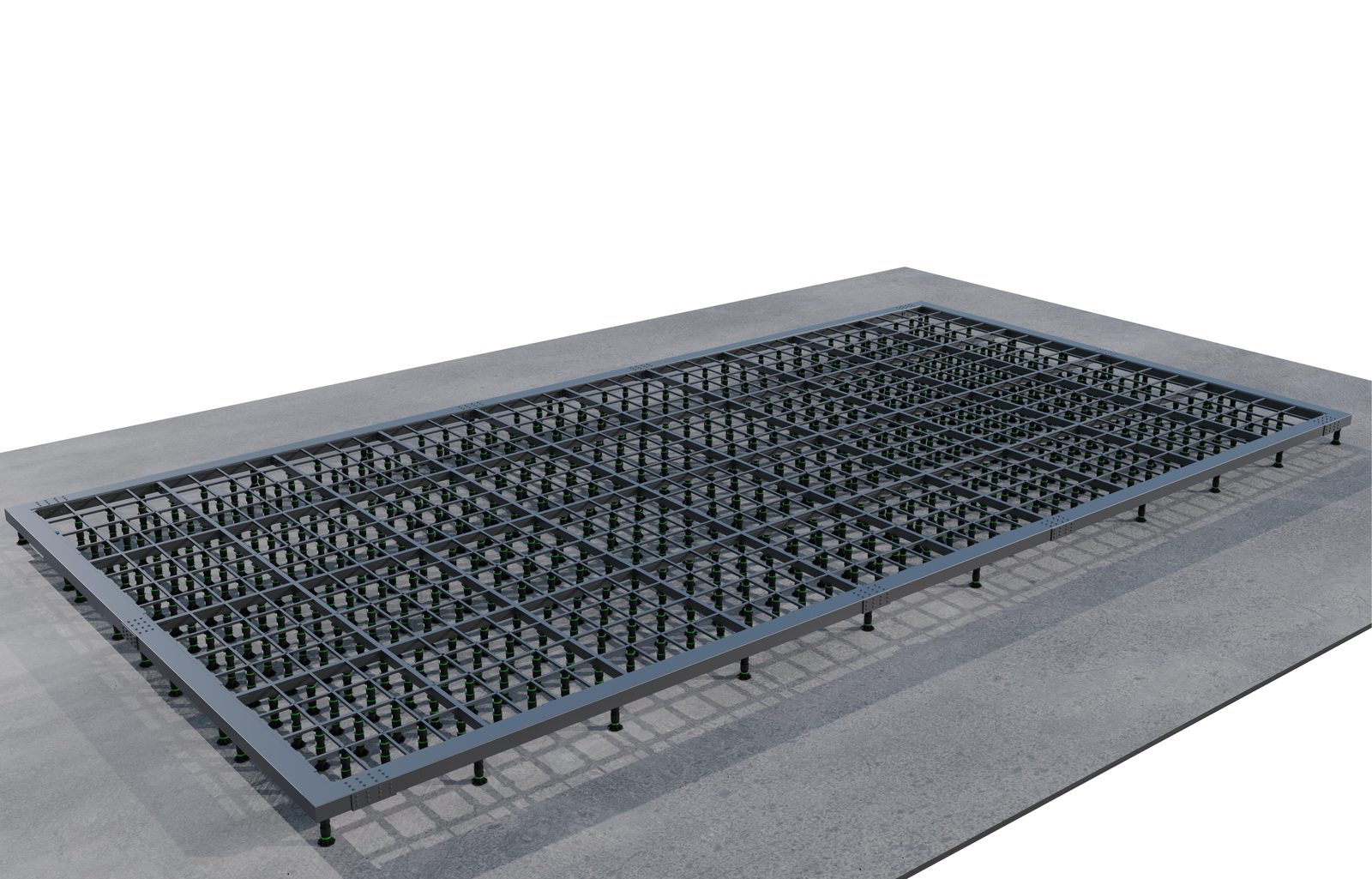

Nosotros hemos rediseñado el sistema por completo. Hasta 624 puntos de apoyo repartidos bajo toda la pista, con una retícula de vigas metálicas — perimetrales, interiores y una malla portante — que reparte la carga milímetro a milímetro.

El resultado es una plataforma extremadamente rígida y robusta: la sensación al jugar es la de estar sobre una solera de hormigón, no sobre una tarima. El bote de la bola es firme, el paso no se hunde, la pista no se mueve.

Es el mismo principio que un suelo técnico de oficina, pero dimensionado y multiplicado para aguantar una pista de pádel entera con jugadores corriendo encima.

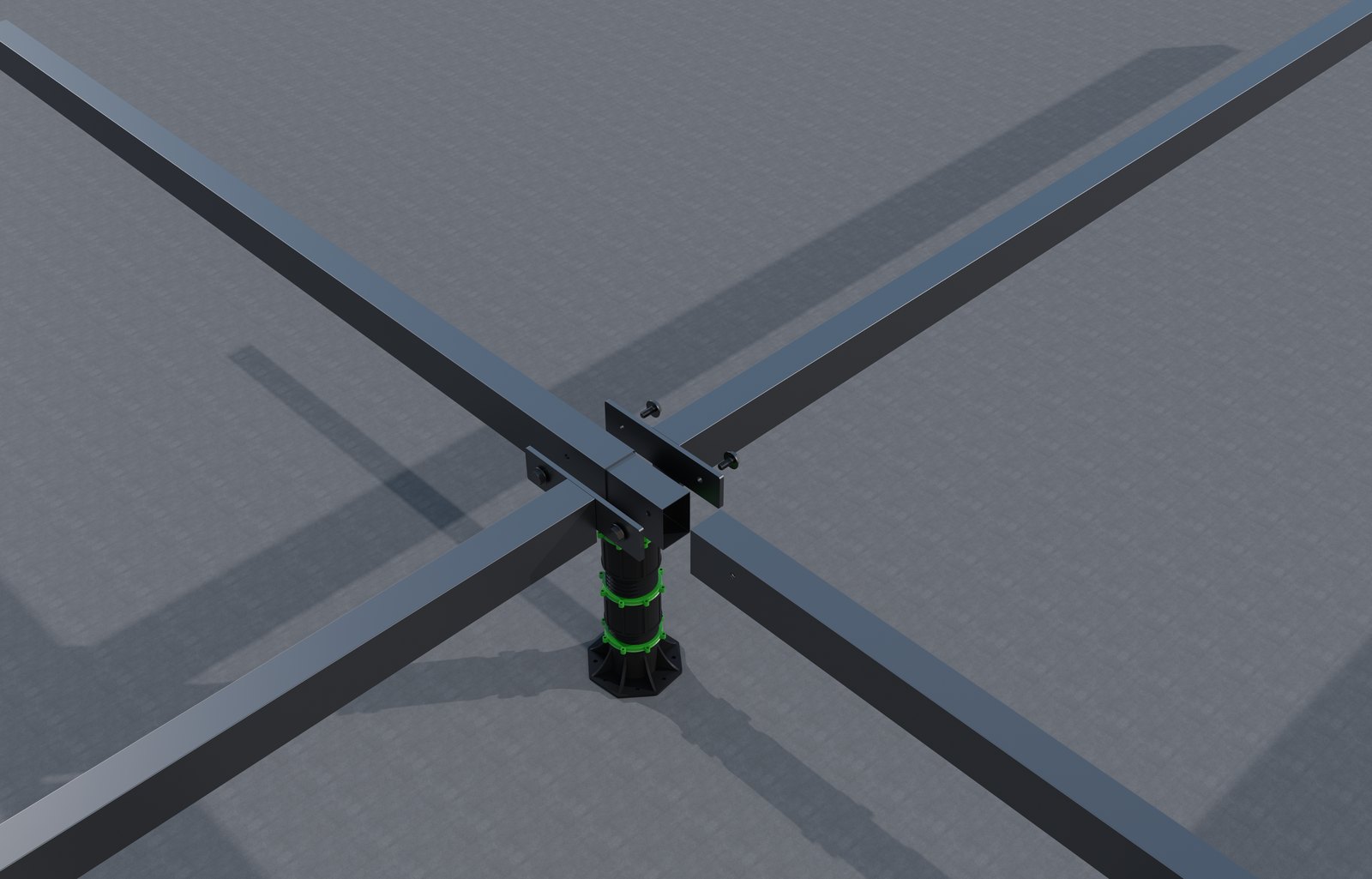

Apoyo de la estructura en el cruce de vigas de la plataforma — Apoyo regulable en el cruce de vigas

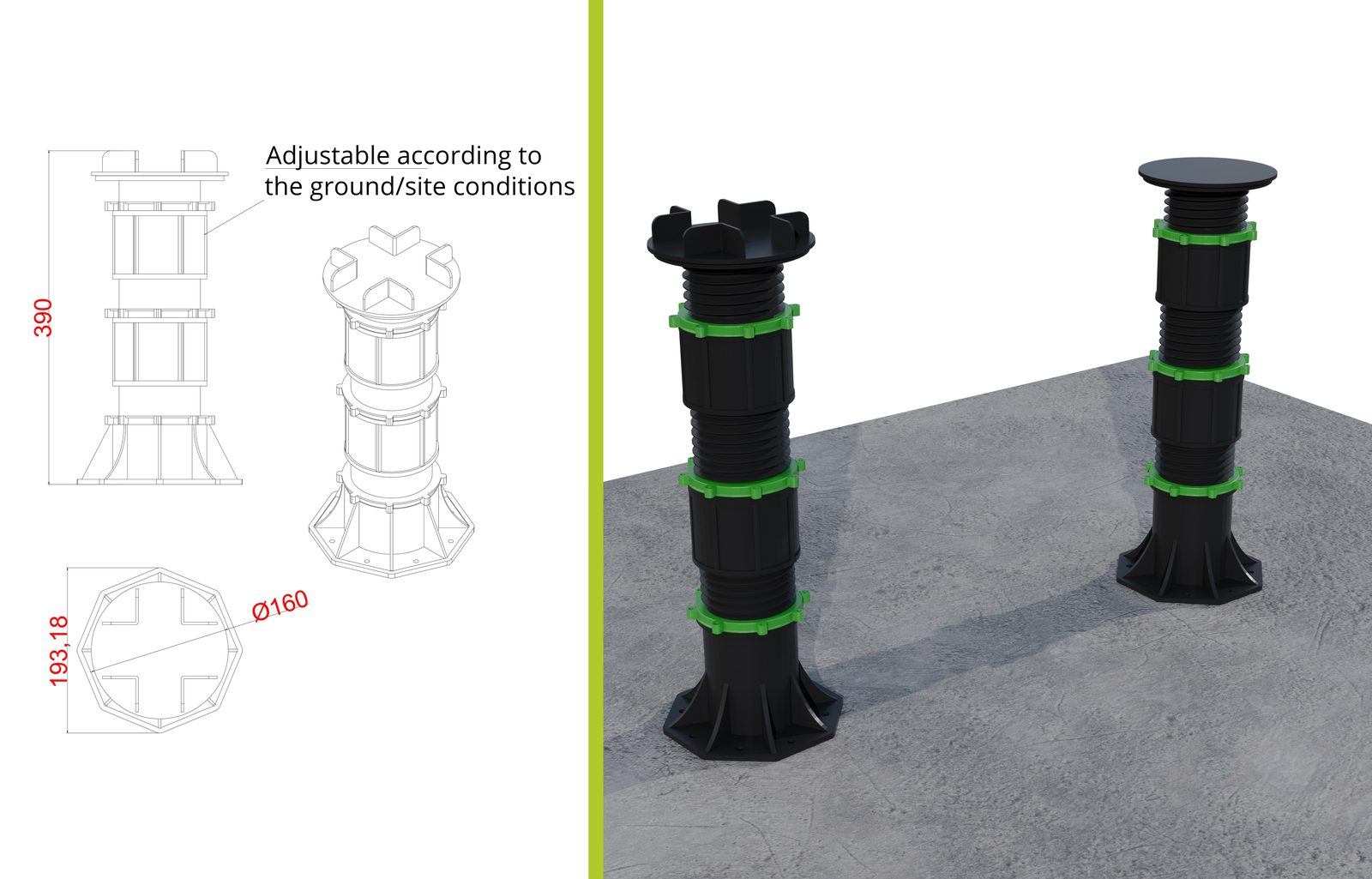

La pieza clave

La pieza que hace que todo esto funcione

Cada plot es un apoyo roscado que sube y baja. Bajo la plataforma hay cientos de ellos, y cada uno se ajusta por separado hasta que todas las vigas quedan en el mismo plano — da igual cómo esté el suelo debajo.

Regulan entre 0,3 y 1,2 metros. Eso es lo que permite montar sobre una azotea con pendiente de desagüe, un terreno en cuesta o una losa que se hundió hace años.

La pieza que hace que todo esto funcione

Dónde encaja

Cuatro sitios donde una pista normal no entra

Todos tienen el mismo problema: no puedes o no quieres hacer una losa de hormigón. La plataforma lo resuelve por arriba.

Azoteas y cubiertas

No se perfora nada. La plataforma apoya sobre plots y reparte el peso en muchos puntos en vez de concentrarlo. La impermeabilización se queda intacta.

Terreno en pendiente

Los plots regulan de 0,3 a 1,2 m. El desnivel se salva ajustando altura plot a plot, sin mover tierra ni recrecer con hormigón.

Naves y espacios temporales

Nada soldado ni hormigonado: todo atornillado. Para naves de alquiler, instalaciones temporales o donde la licencia de obra es un problema.

Pavimento existente

Si ya hay un pavimento, se aprovecha. La plataforma se apoya encima y corrige por sí sola las irregularidades y las pendientes de desagüe.

Montaje

Todo atornillado, nada soldado en obra

Cada viga se une a la siguiente con placas y decenas de tornillos de alta resistencia, no con una soldadura hecha a pie de obra. Es lo que le da a la estructura su rigidez y lo que permite montarla y desmontarla sin perder ni un ápice de solidez.

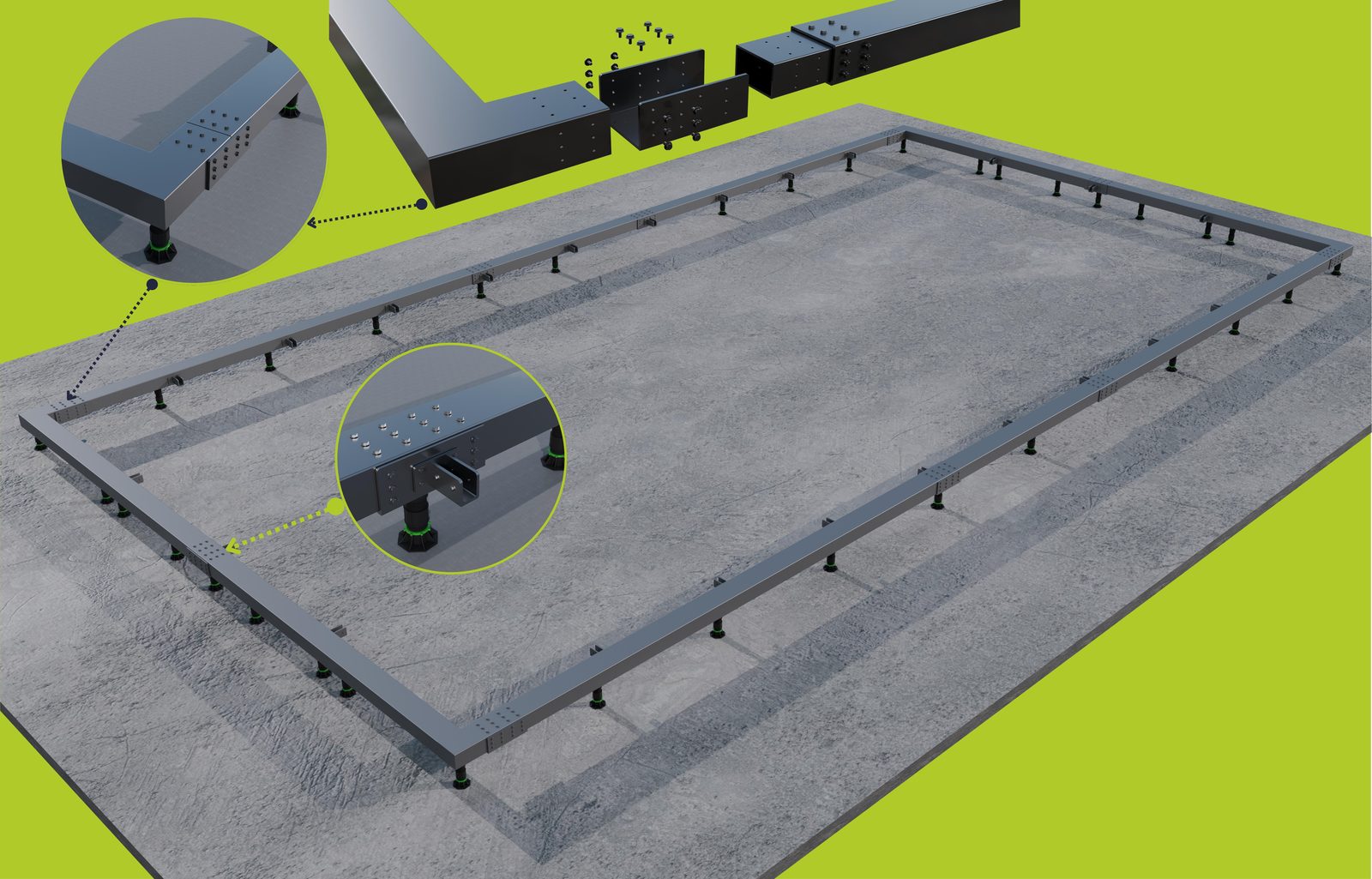

Paso01

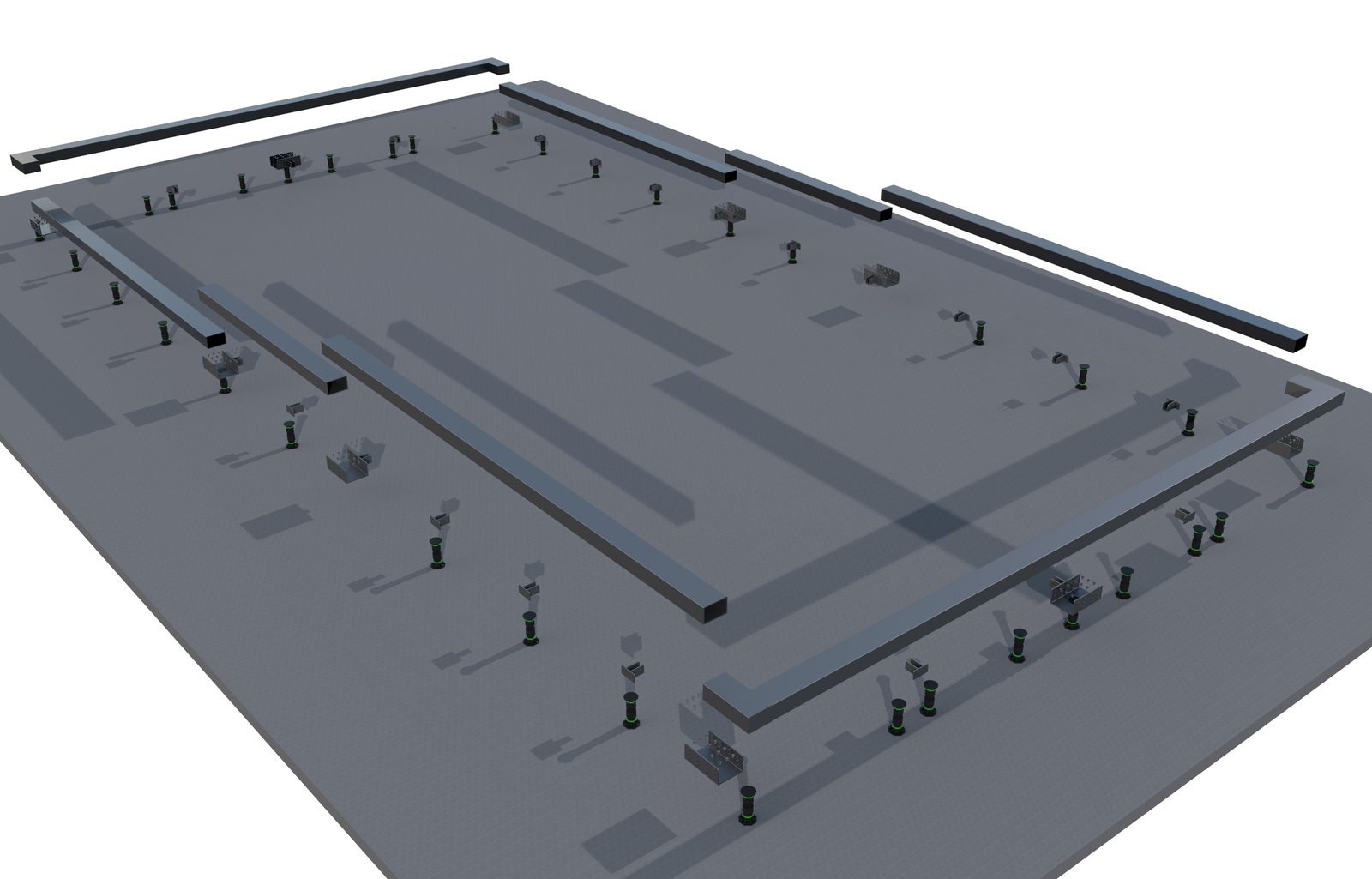

Perímetro y vigas exteriores

Se marca el perímetro y se montan las vigas exteriores sobre sus plots. Todo tiene que quedar en un plano horizontal: se mide largo, ancho y diagonal antes de apretar un solo tornillo.

Paso02

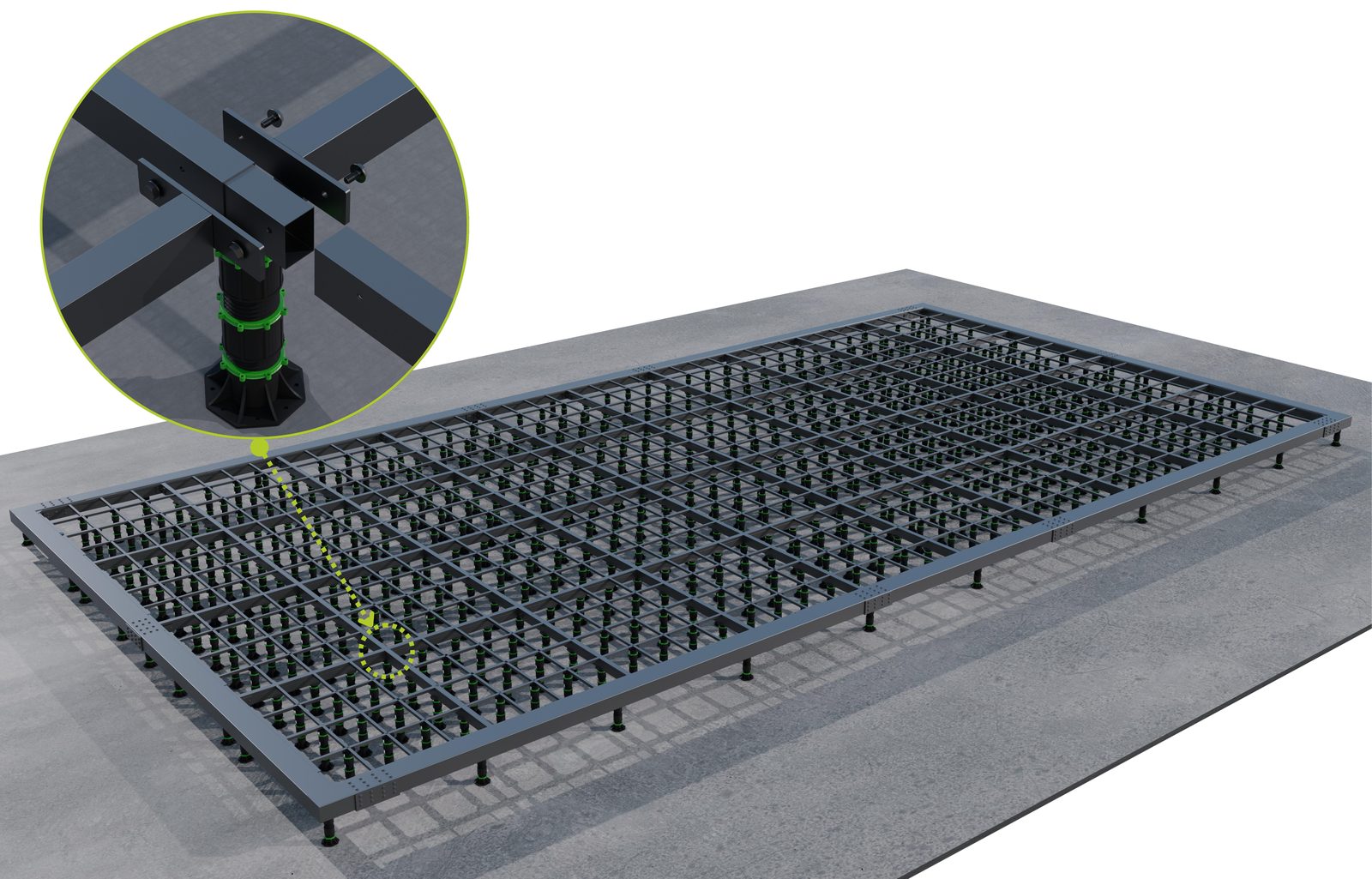

Vigas interiores y malla portante

Las vigas transversales y longitudinales se montan con sus plots correspondientes, comprobando anchura y altura entre ellas. La malla portante conecta a las vigas interiores y reparte la carga del tablero.

Paso03

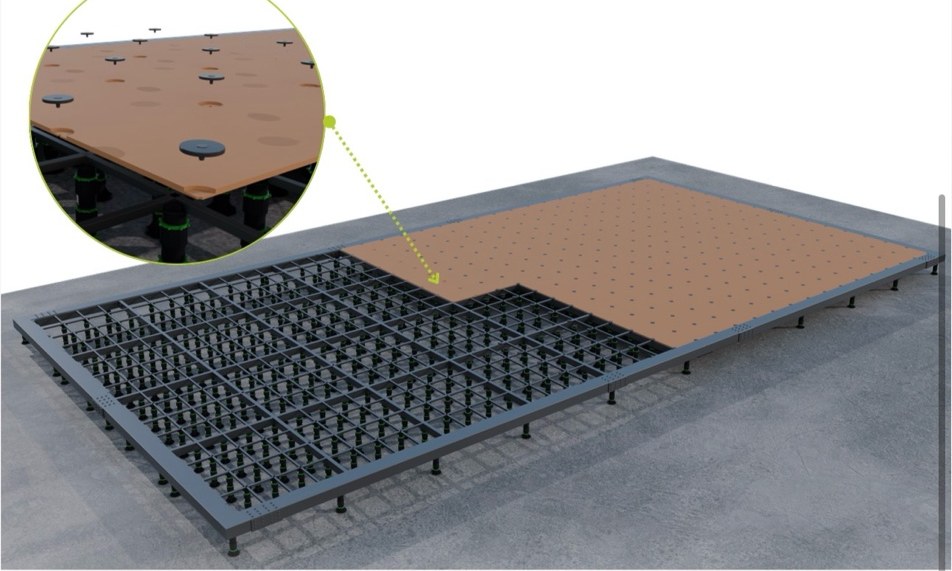

Plano, bloqueo y tablero

Antes del tablero se comprueba otra vez que todas las vigas están en el mismo plano. Entonces — y solo entonces — se bloquean los plots y se aprietan todos los tornillos. Encima va el tablero, y sobre el tablero, la pista.

La plataforma evita la solera de hormigón, no el trabajo previo. Necesita un suelo compactado debajo: firme y estable. Si ya tienes un párking, una azotea o una losa existente, ese trabajo está hecho.

Dos versiones

Estándar y Premium

La misma superficie de 20.602 × 10.602 mm, el mismo tablero y el mismo sistema de plots. Lo que cambia es la viga lateral y cuántos apoyos hay debajo: de 190 a 624.

Estándar

Para la mayoría de instalaciones: azoteas, solares en cuesta y párkings con desnivel moderado.

Plots regulables: 190 uds, uno en cada cruce
Retícula portante: Módulos de 2 × 2,5 m
Viga lateral: 100 × 200 × 3,0 mm · placa base de 14 mm · 12 uds
Bastidor inferior: 40 × 40 × 2,0 y 40 × 20 × 2,0 mm
Viga principal: 80 × 60 × 2,75 y 80 × 50 × 2,75 mm · 150 m
Regulación en altura: De 0,3 a 1,2 m, independiente por punto
Tablero: 20 mm · núcleo de PVC de alta densidad, caras de fibra de vidrio
Superficie: 20.602 × 10.602 mm

Más exigente

Premium

Para clubes que buscan la sensación de pista sobre solera: viga de mayor canto y un apoyo debajo de cada cruce.

Plots regulables: 624 uds, uno debajo de cada cruce
Retícula portante: 0,625 × 0,5 m
Viga lateral: 200 × 300 × 3,75 mm · 12 uds
Bastidor inferior: 50 × 50 × 2,0 y 50 × 30 × 2,0 mm
Viga principal: 80 × 60 × 2,75 y 80 × 50 × 2,75 mm · 130 m
Regulación en altura: De 0,3 a 1,2 m, independiente por punto
Tablero: 20 mm · núcleo de PVC de alta densidad, caras de fibra de vidrio
Superficie: 20.602 × 10.602 mm
Cálculo a viento: Ratio de tensión máximo 0,190 · verifica

Las dos se calculan para tu superficie y tu desnivel. El presupuesto indica qué versión se ha considerado y con qué altura de plot.

Del dosier técnico

La plataforma al detalle

Planta acotada, plot regulable, unión de vigas y tablero. Las mismas vistas que van en el dosier que se entrega con el presupuesto.

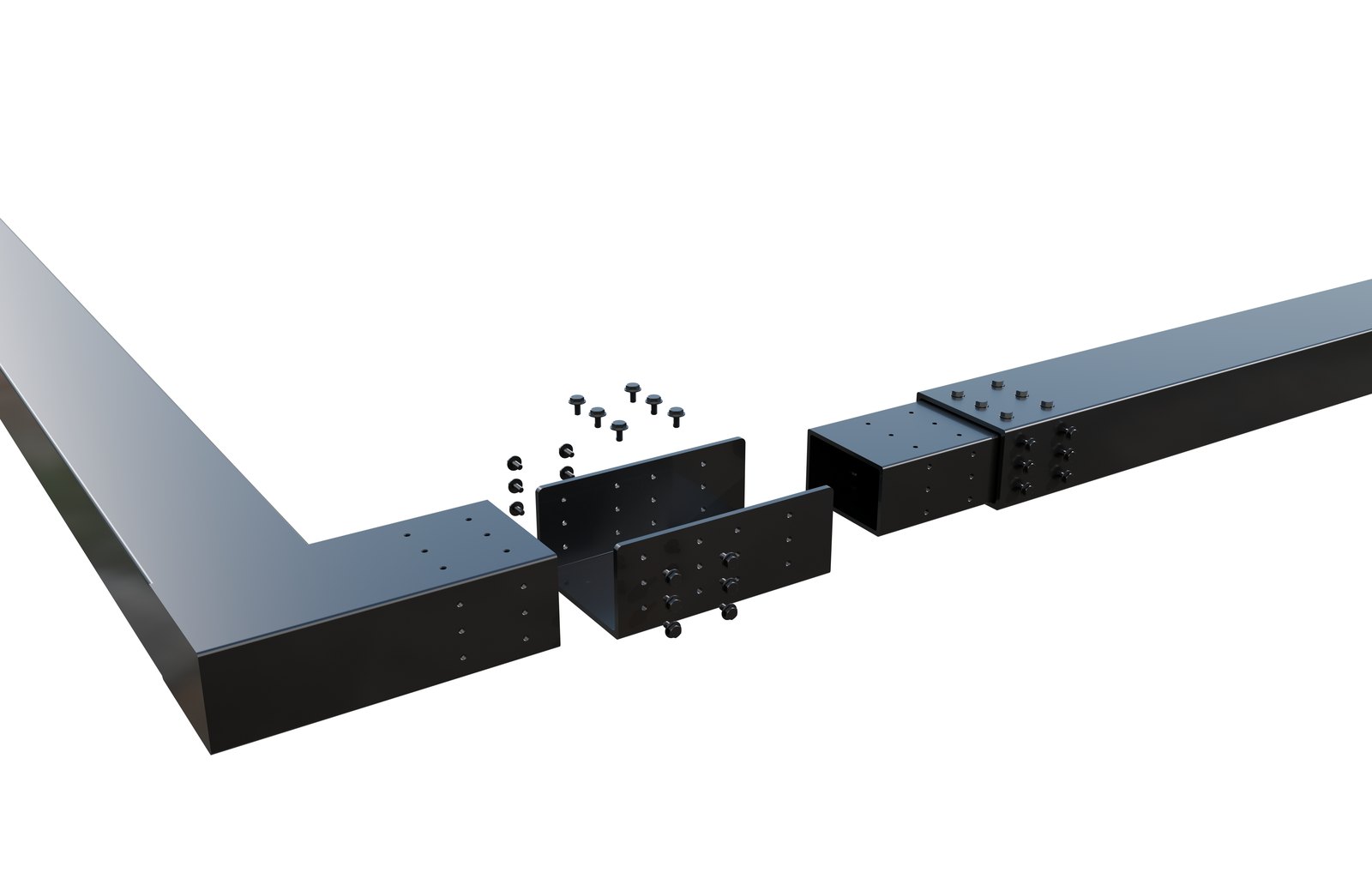

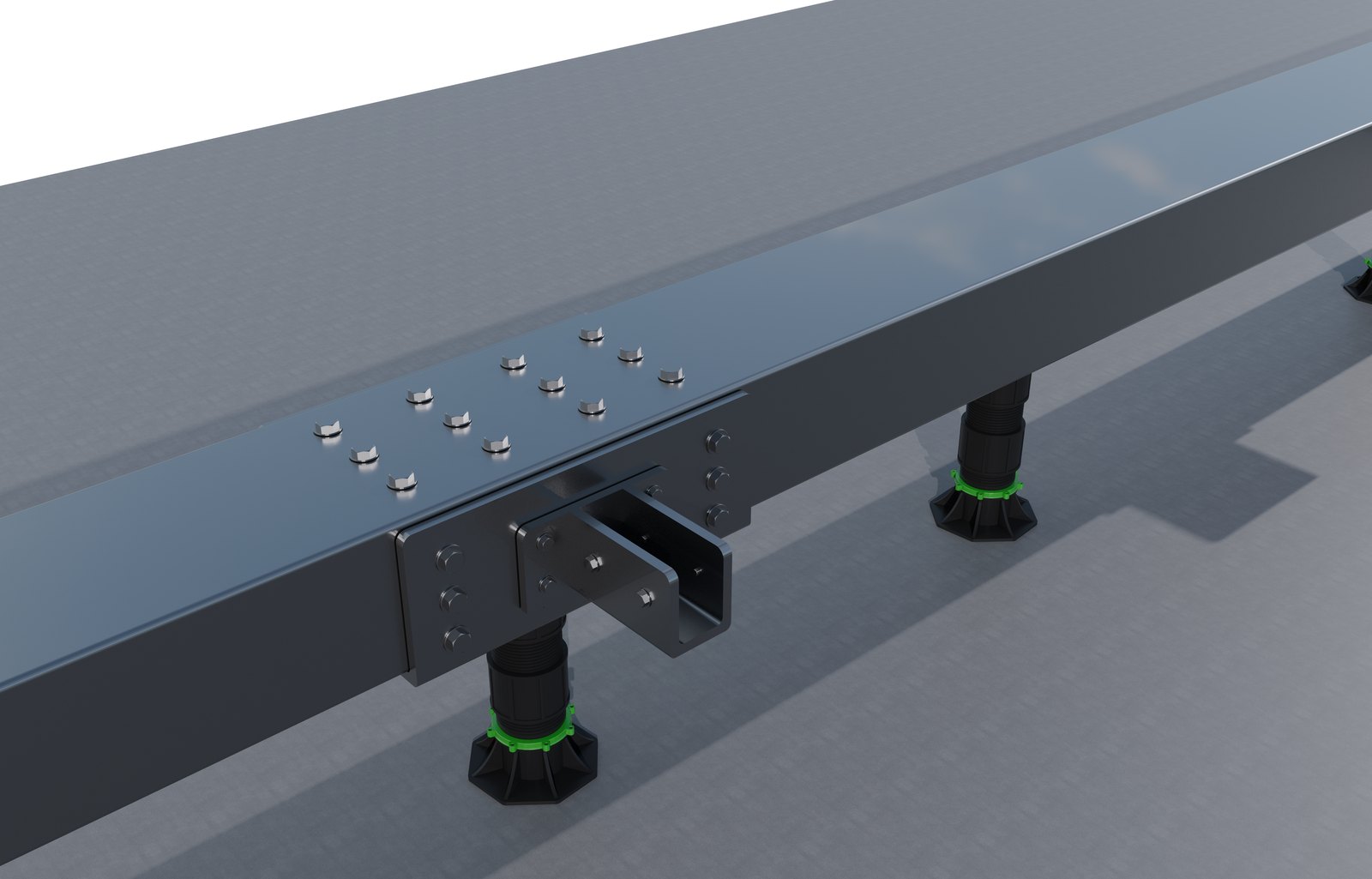

Unión atornillada: placas y tornillería de alta resistencia en cada nudo

La superficie de juego

El tablero

Es la capa que se pisa, y la que decide si la pista se siente firme. No es un panel de madera con tratamiento: es un sándwich de 20 mm con núcleo de espuma de PVC de alta densidad y caras de fibra de vidrio con poliéster.

Esa composición es la razón de que aguante a la intemperie sin hincharse ni delaminar. La madera absorbe agua y se mueve con la humedad; este panel no.

Espesor: 20 mm
Núcleo: Espuma de PVC de alta densidad
Caras: Fibra de vidrio con poliéster
Formato: Planchas de 1,25 × 2 m · 80 por plataforma
Comportamiento al fuego: Ignífugo
Agua y clima: Estanco y apto para intemperie
Apoyo: Sobre retícula metálica, no sobre rastreles

Tablero montado sobre la retícula portante

Detalles

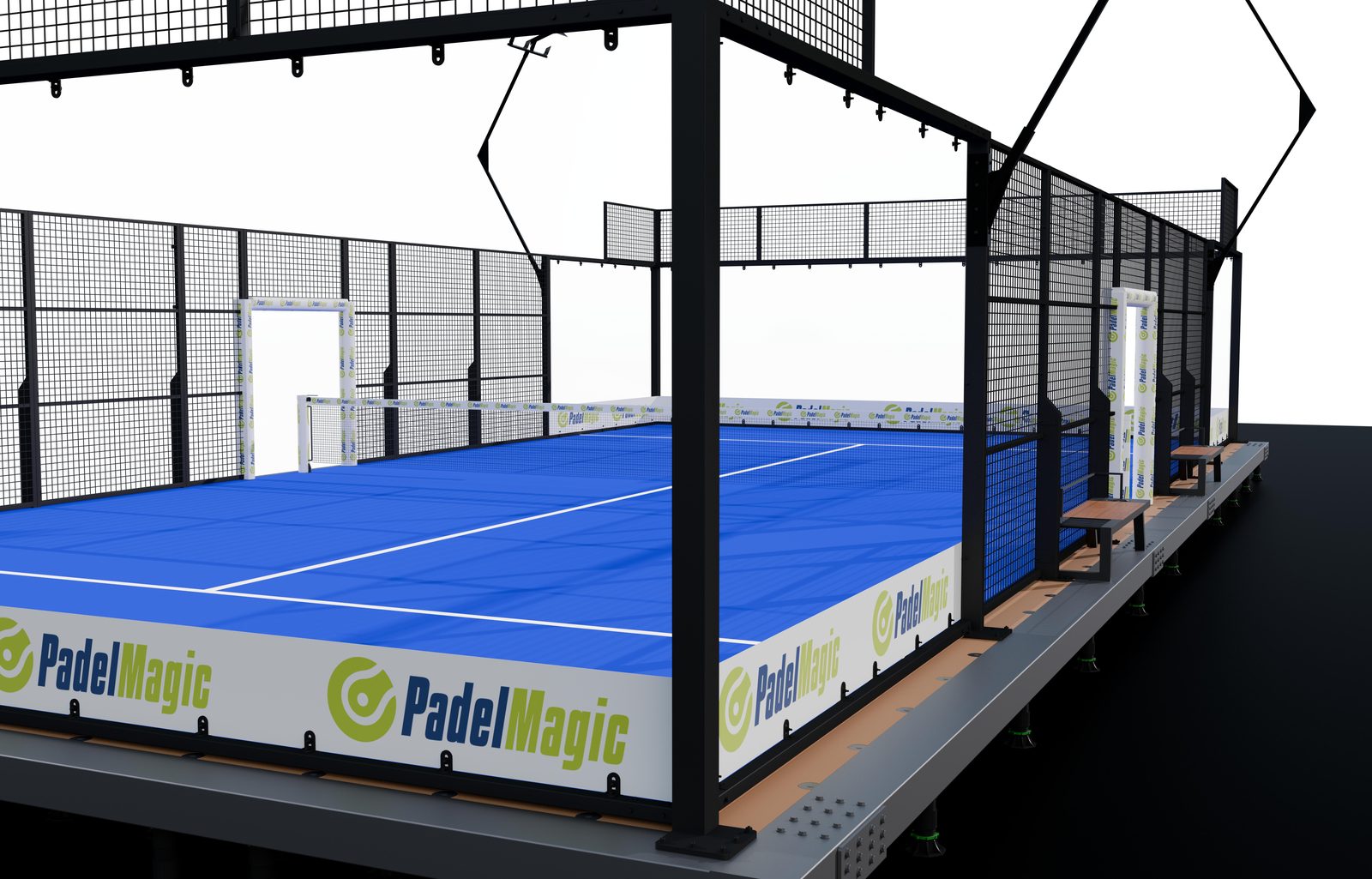

Pensada para estar a la vista

Una plataforma en una azotea, una plaza o un párking está al alcance de cualquiera. Por eso la tornillería accesible lleva tapa antirrobo : M12 y M10 con caperuza. Con una llave normal no se toca.

Y los detalles de siempre siguen ahí: gomas en U bajo cada cristal en los dos extremos, y el cable de la luz pasando por dentro del poste — no colgando por fuera.

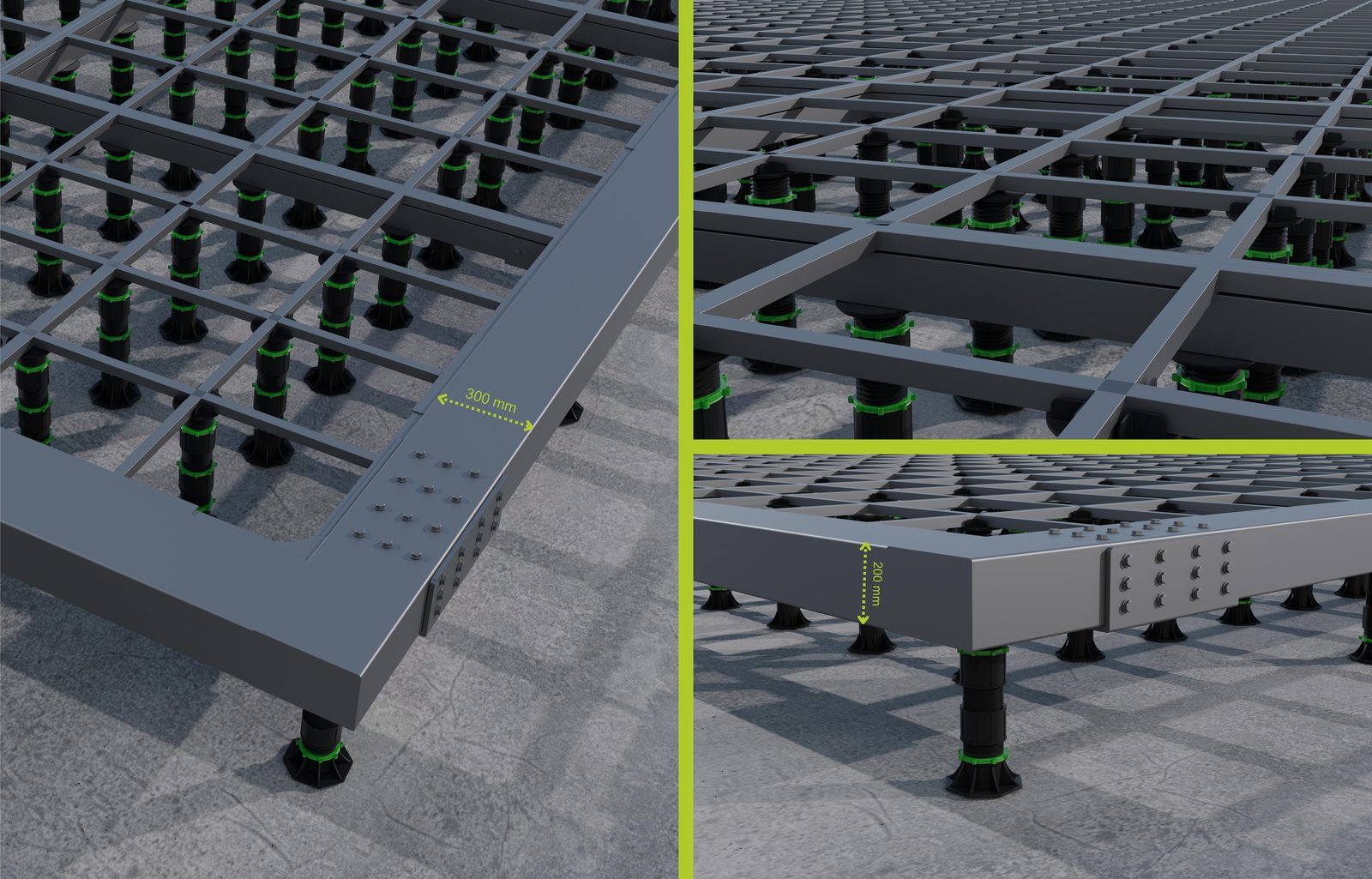

Detalle de los perfiles de acero galvanizado de la estructura

Ficha técnica

Puntos de apoyo	624
Regulación de altura	0,3 – 1,2 m
Tablero	20 mm
Unión	Atornillada · sin soldadura en obra
Tornillería accesible	M12 y M10 con tapa antirrobo
Obra necesaria	Ninguna losa de hormigón
Base requerida	Suelo compactado, firme y estable

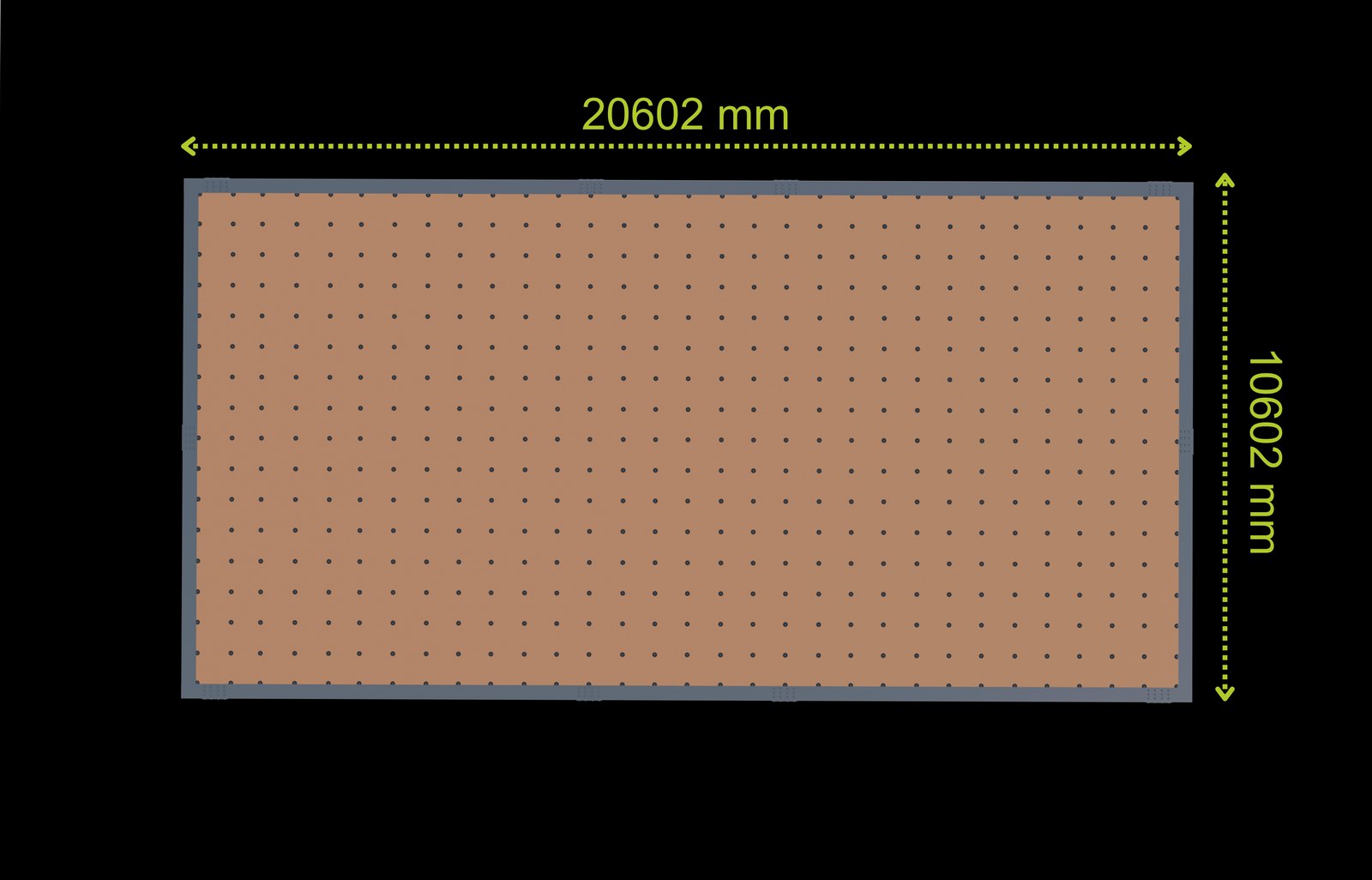

Plano acotado de la plataforma elevada con sus medidas — Plano acotado de la plataforma

Preguntas frecuentes

Dudas habituales

No, pero sí necesitas un suelo compactado . La plataforma reparte la carga entre cientos de plots regulables, así que no hace falta la losa de hormigón que pide una pista convencional. Lo que sí hace falta es una base firme y compactada debajo: sobre tierra blanda o mal compactada, ninguna estructura aguanta. Si tienes ya un párking, una azotea o una losa existente, ese trabajo está hecho.

No, y esa es la clave de nuestro sistema. Con hasta 624 puntos de apoyo — frente a los 50-60 de otros sistemas — la plataforma es tan rígida que la sensación de juego es la de una solera de hormigón: el bote es firme, el suelo no cede ni vibra. Rediseñamos el sistema entero precisamente para eso.

Los plots regulan entre 0,3 y 1,2 metros . Eso te permite montar sobre un terreno en pendiente, una azotea con pendiente de desagüe o un suelo irregular sin mover tierra ni recrecer con hormigón: se nivela plot a plot hasta que todas las vigas quedan en el mismo plano.

Es uno de los usos principales. La plataforma no perfora la cubierta : apoya sobre los plots y reparte el peso en muchos puntos en vez de concentrarlo. Eso mantiene intacta la impermeabilización. Antes de nada hay que verificar con tu técnico que la cubierta admite la carga.

Sí. Todo va atornillado, nada soldado ni hormigonado : vigas perimetrales con M12×150 y M10×30, retícula portante con M10×130, tablero con tornillo inox M5×40. Se desmonta con las mismas llaves con las que se montó, lo que la hace apta para naves de alquiler o instalaciones temporales.

Cualquiera de los nuestros: ECO Standard, Panorámica o Top Professional . La plataforma es la base; la pista que va encima la eliges tú. Es exactamente la misma pista que montaríamos sobre solera.

Midiendo largo, ancho y diagonal antes de apretar nada. Se ajustan los plots hasta que todo está en plano, se comprueba otra vez con las vigas interiores puestas, y solo entonces se bloquean los plots y se aprietan todos los tornillos. Los plots llevan un tubo limitador que impide que se muevan después.

La tornillería visible es antirrobo : tapas M12 y M10 con caperuza en los puntos accesibles. En un club, un párking o una plaza, nadie desmonta un tornillo con una llave normal.

Mándanos una foto del sitio

Cubierta, solar con pendiente o aparcamiento: evaluamos la viabilidad, la regulación de plots necesaria y el coste. El diseño 3D se entrega en 48 horas.
