Plateforme surélevée

Plateforme surélevée pour terrain de padel

Là où l’on ne peut pas couler de béton.

Six couches. Aucune en béton. Et jusqu’à 624 points d’appui qui la rendent si rigide qu’on y joue comme sur une dalle.

624Points d’appui
0,3 – 1,2 mRéglage en hauteur
20 mmPlateau
Boulonné · sans soudure sur placeAssemblage

Rigidité

Jusqu’à 624 appuis. On y joue comme sur une dalle.

Voici la différence. D’autres systèmes montent la plateforme sur 50 ou 60 appuis, et ça se sent : le sol cède, il vibre, la sensation de jeu est instable.

PadelMagic624

Autres systèmes50–60

Points d’appui sous un terrain complet, à l’échelle.

Nous avons entièrement repensé le système. Jusqu’à 624 points d’appui répartis sous tout le terrain, avec une trame de poutres métalliques — périmétriques, intérieures et un maillage porteur — qui répartit la charge millimètre par millimètre.

Le résultat est une plateforme extrêmement rigide et robuste : la sensation en jouant est celle d’une dalle de béton, pas d’un plancher. La balle rebondit ferme, le pas ne s’enfonce pas, le terrain ne bouge pas.

C’est le même principe qu’un plancher technique de bureau, mais dimensionné et multiplié pour supporter un terrain de padel entier avec des joueurs qui courent dessus.

Appui de la structure au croisement des poutres de la plateforme — Appui réglable au croisement des poutres

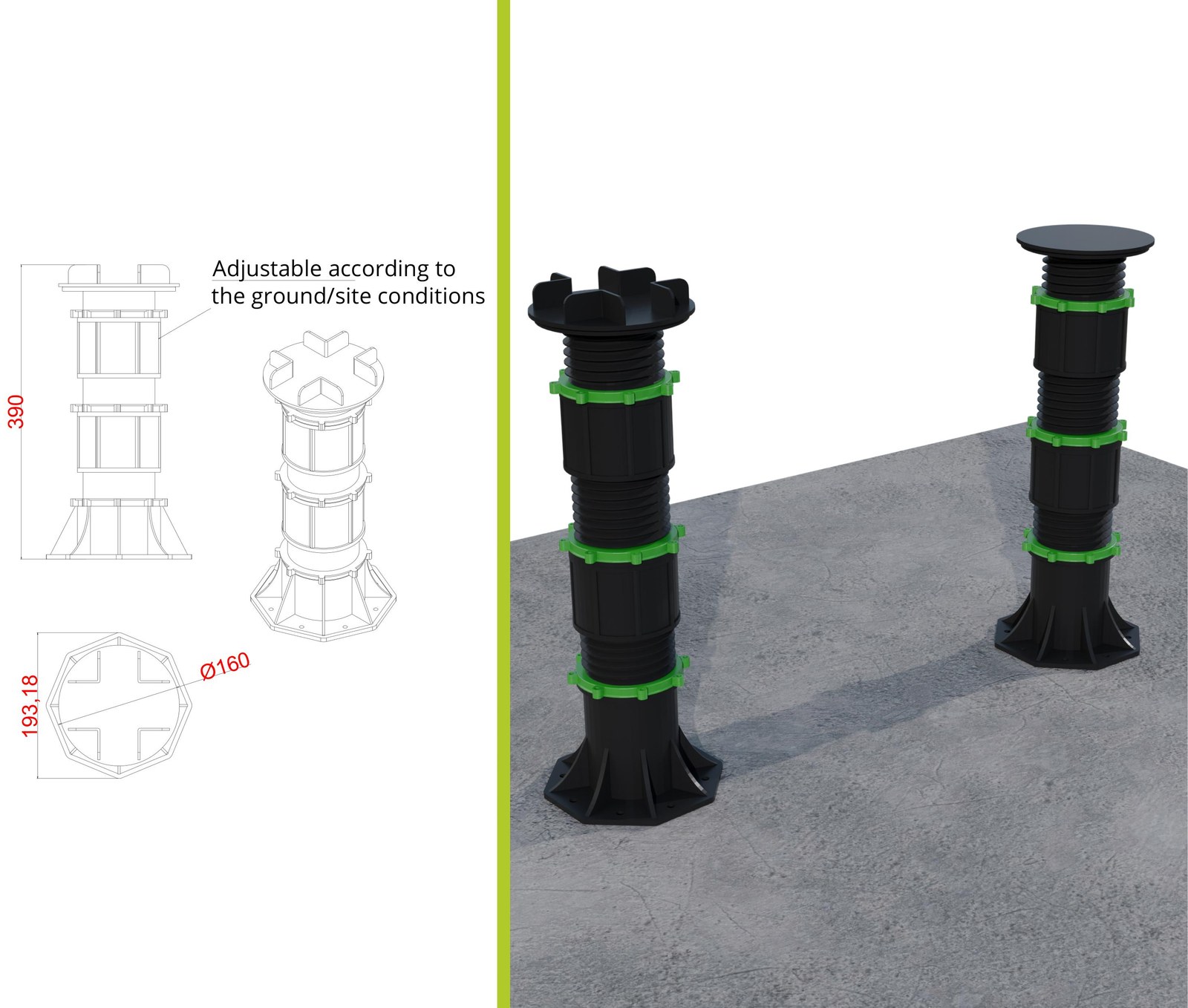

La pièce clé

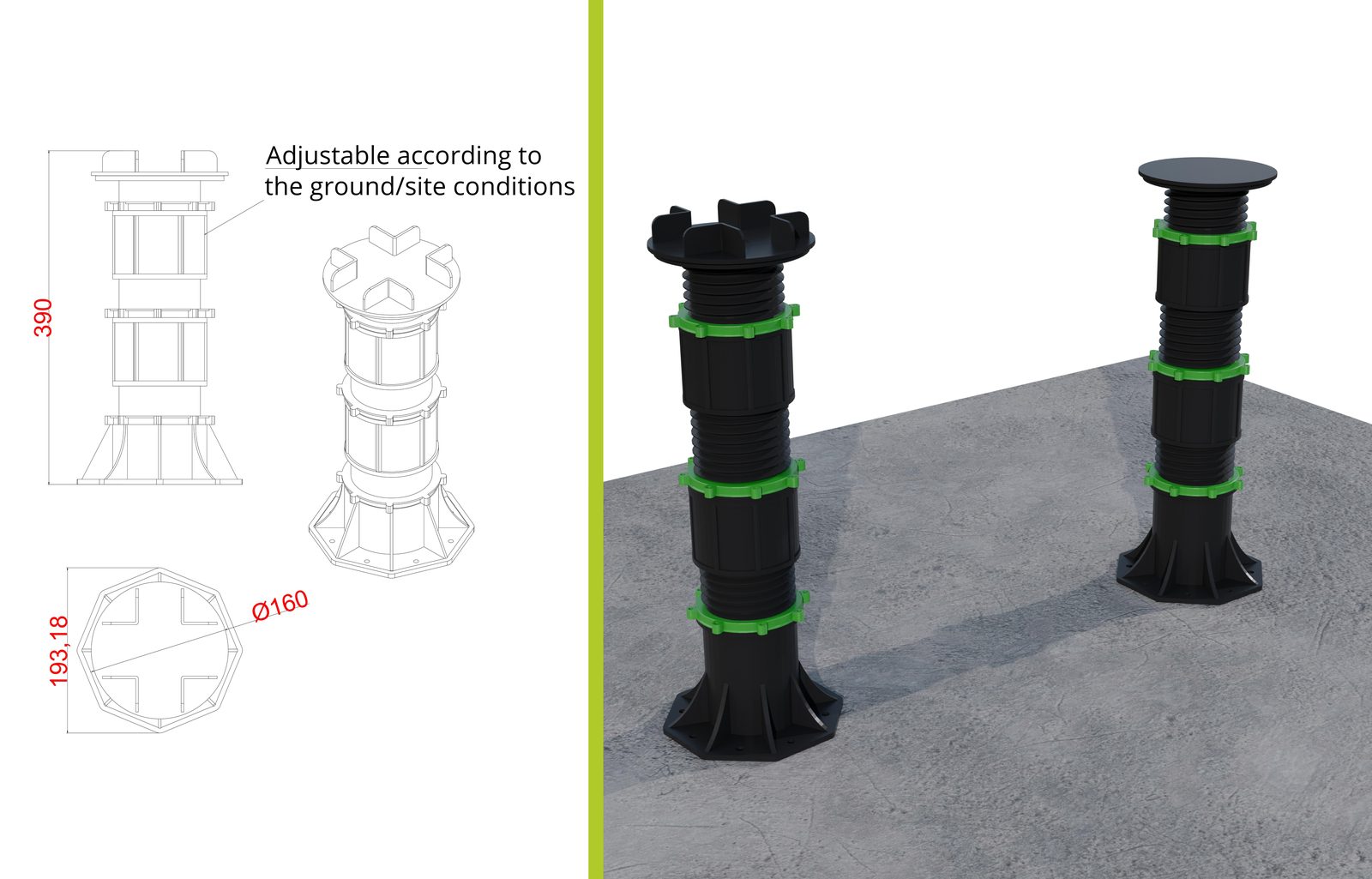

La pièce qui fait fonctionner tout ça

Chaque plot est un support fileté qui monte et descend. Sous la plateforme il y en a des centaines, et chacun se règle séparément jusqu’à ce que toutes les poutres soient dans le même plan — peu importe l’état du sol en dessous.

Ils se règlent entre 0,3 et 1,2 mètre. C’est ce qui permet de monter sur une toiture avec pente d’évacuation, un terrain en pente ou une dalle affaissée il y a des années.

Où elle s’installe

Quatre endroits où un terrain normal ne rentre pas

Tous ont le même problème : vous ne pouvez pas ou ne voulez pas couler une dalle de béton. La plateforme le résout par le haut.

Toitures

Rien n’est percé. La plateforme repose sur des plots et répartit le poids sur de nombreux points au lieu de le concentrer. L’étanchéité reste intacte.

Terrain en pente

Les plots se règlent de 0,3 à 1,2 m. Le dénivelé se rattrape en ajustant la hauteur plot par plot, sans terrassement ni rehausse en béton.

Locaux loués et sites temporaires

Rien de soudé ni de bétonné : tout boulonné. Pour les locaux en location, les installations temporaires ou là où le permis de construire pose problème.

Revêtement existant

S’il y a déjà un revêtement, on l’utilise. La plateforme repose dessus et corrige d’elle-même les irrégularités et les pentes d’évacuation.

Montage

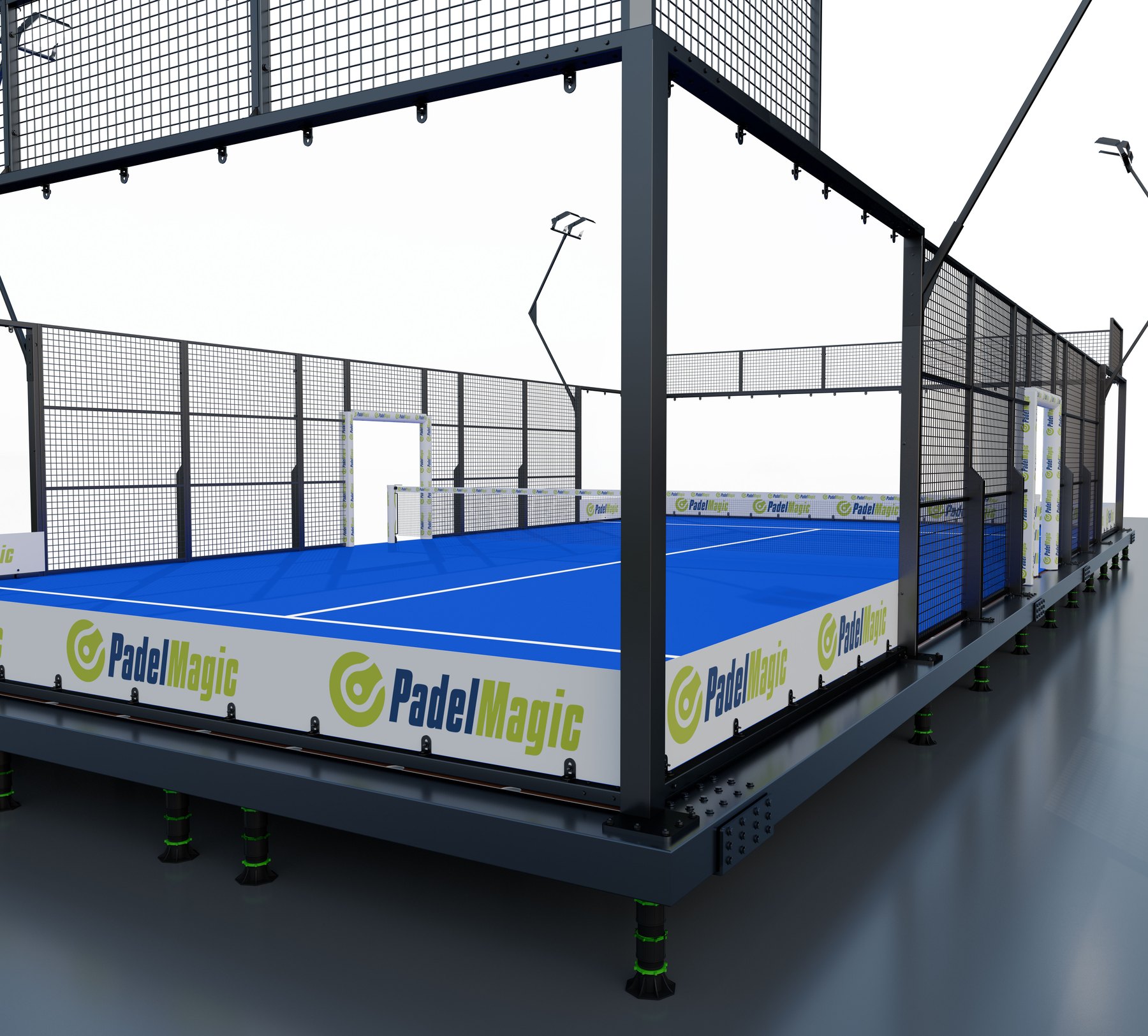

Tout boulonné, rien de soudé sur place

Chaque poutre se joint à la suivante avec des platines et des dizaines de boulons haute résistance, pas avec une soudure faite sur place. C’est ce qui donne à la structure sa rigidité, et ce qui permet de la monter et démonter sans perdre une once de solidité.

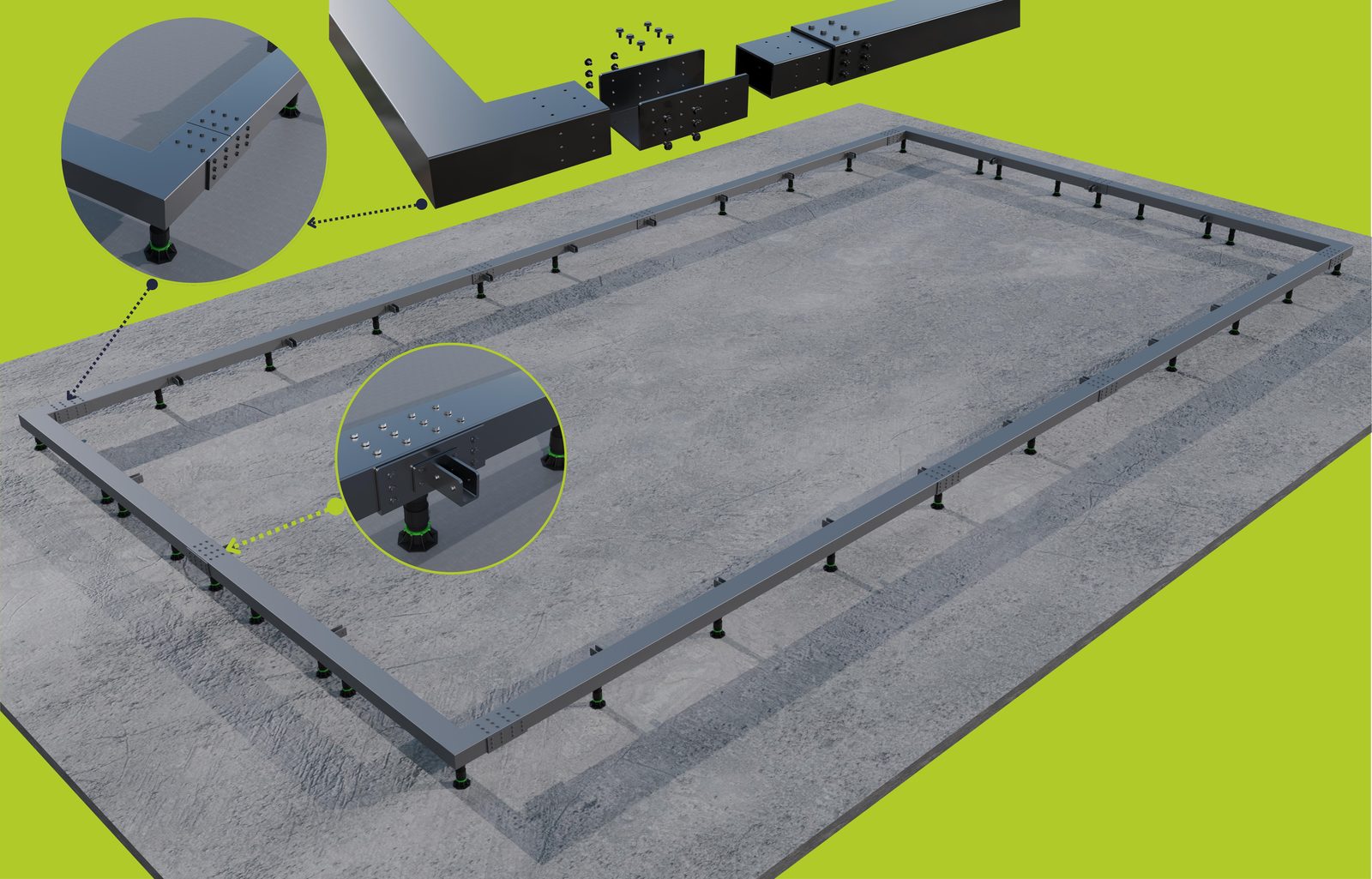

Étape01

Périmètre et poutres extérieures

On marque le périmètre et on monte les poutres extérieures sur leurs plots. Tout doit être dans un plan horizontal : on mesure longueur, largeur et diagonale avant de serrer un seul boulon.

Étape02

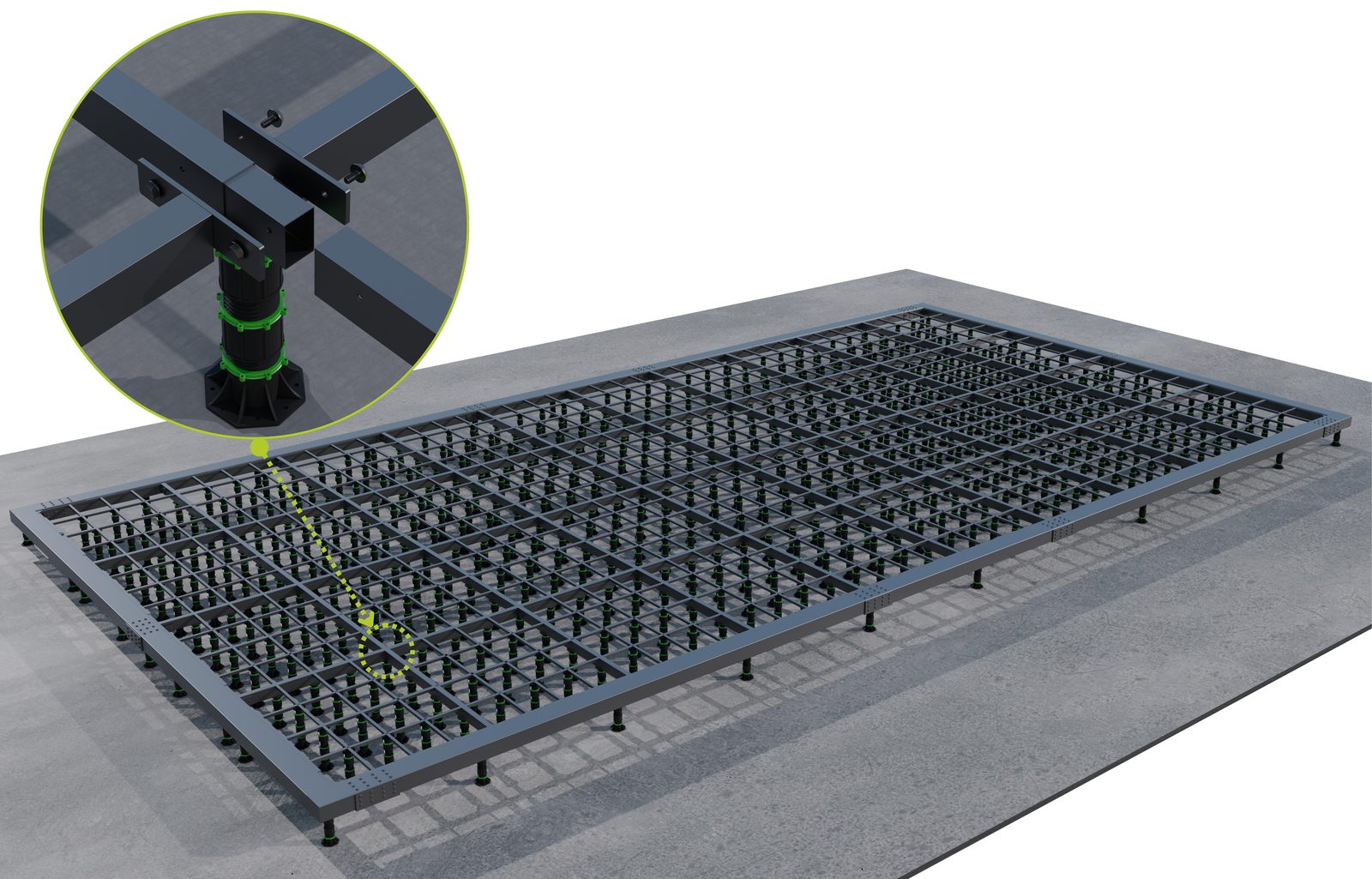

Poutres intérieures et maillage porteur

Les poutres transversales et longitudinales se montent avec leurs plots, en vérifiant largeur et hauteur entre elles. Le maillage porteur se connecte aux poutres intérieures et répartit la charge du plateau.

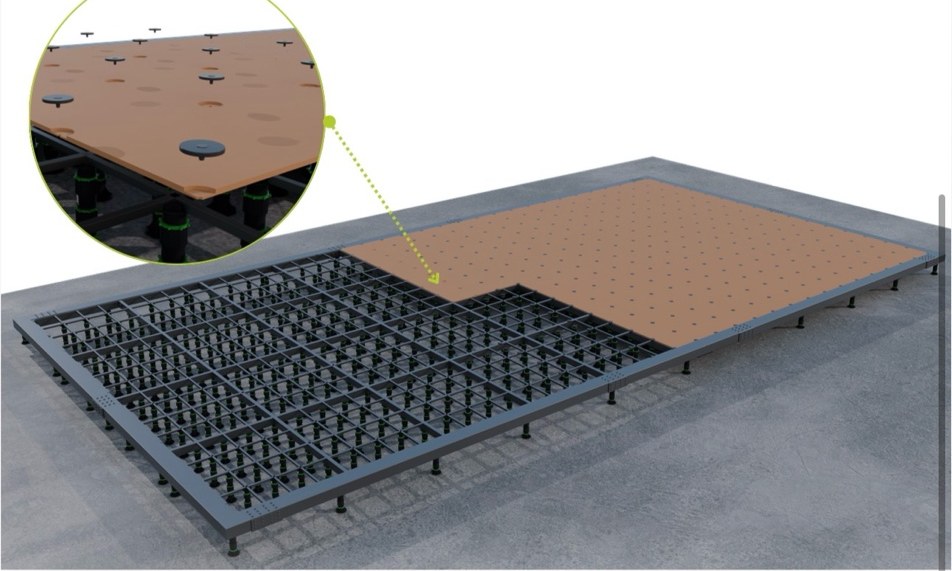

Étape03

Niveau, blocage et plateau

Avant le plateau, on vérifie à nouveau que toutes les poutres sont dans le même plan. Alors — et seulement alors — on bloque les plots et on serre tous les boulons. Le plateau vient dessus, et sur le plateau, le terrain.

La plateforme évite la dalle de béton, pas le travail préalable. Elle a besoin d’un sol compacté dessous : ferme et stable. Si vous avez déjà un parking, une toiture ou une dalle existante, ce travail est fait.

Deux versions

Standard et Premium

La même emprise de 20 602 × 10 602 mm, le même plancher et le même système de plots. Ce qui change, c’est la poutre latérale et le nombre d’appuis : de 190 à 624.

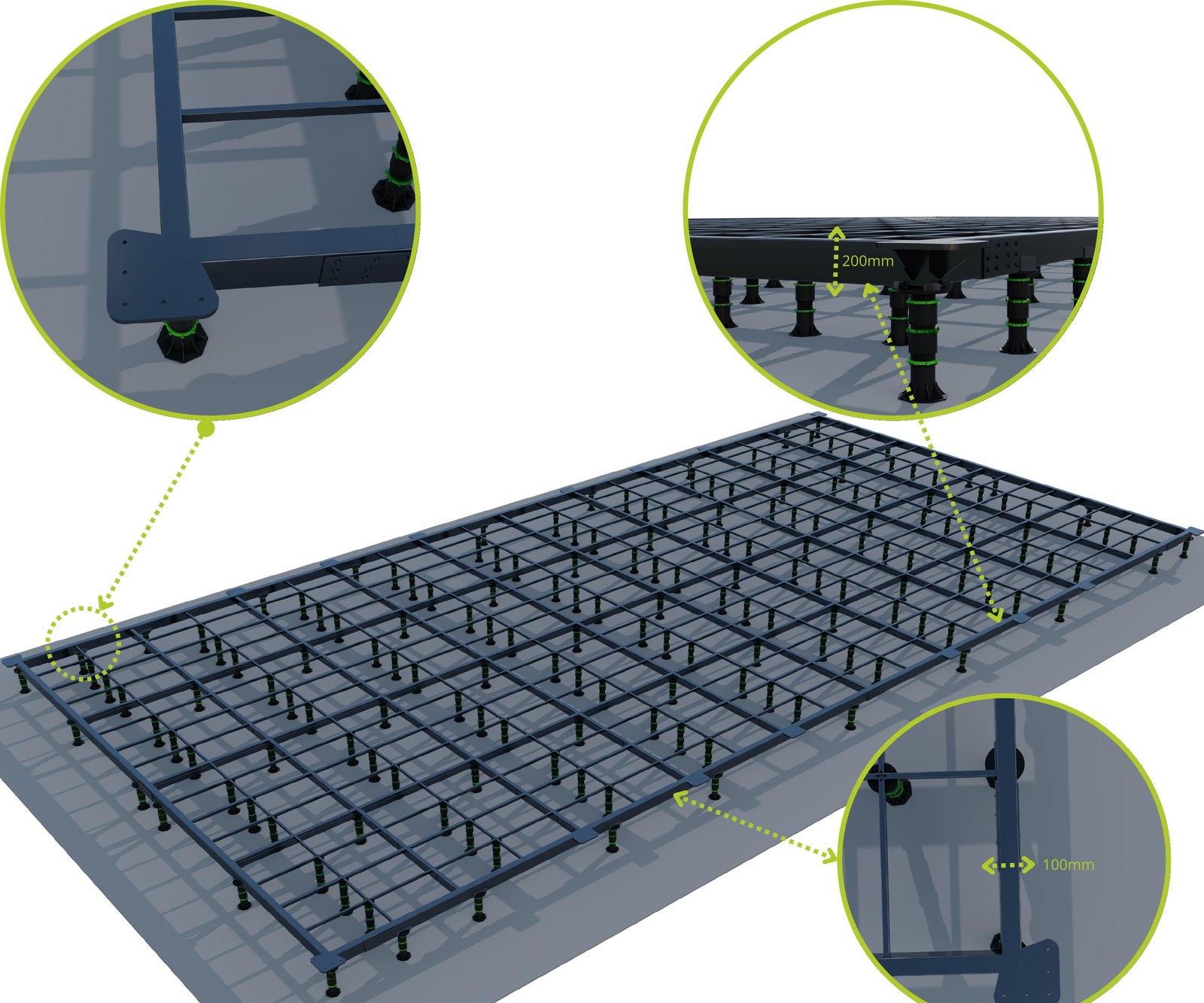

Standard

For most installations: rooftops, sloping plots and car parks with moderate level differences.

Plots réglables: 190 unités, un à chaque croisement
Trame porteuse: Modules de 2 × 2,5 m
Poutre latérale: 100 × 200 × 3,0 mm · platine de 14 mm · 12 unités
Châssis inférieur: 40 × 40 × 2,0 et 40 × 20 × 2,0 mm
Poutre principale: 80 × 60 × 2,75 et 80 × 50 × 2,75 mm · 150 m
Réglage en hauteur: De 0,3 à 1,2 m, indépendant par point
Plancher: 20 mm · âme PVC haute densité, faces fibre de verre
Emprise: 20 602 × 10 602 mm

Plus exigeant

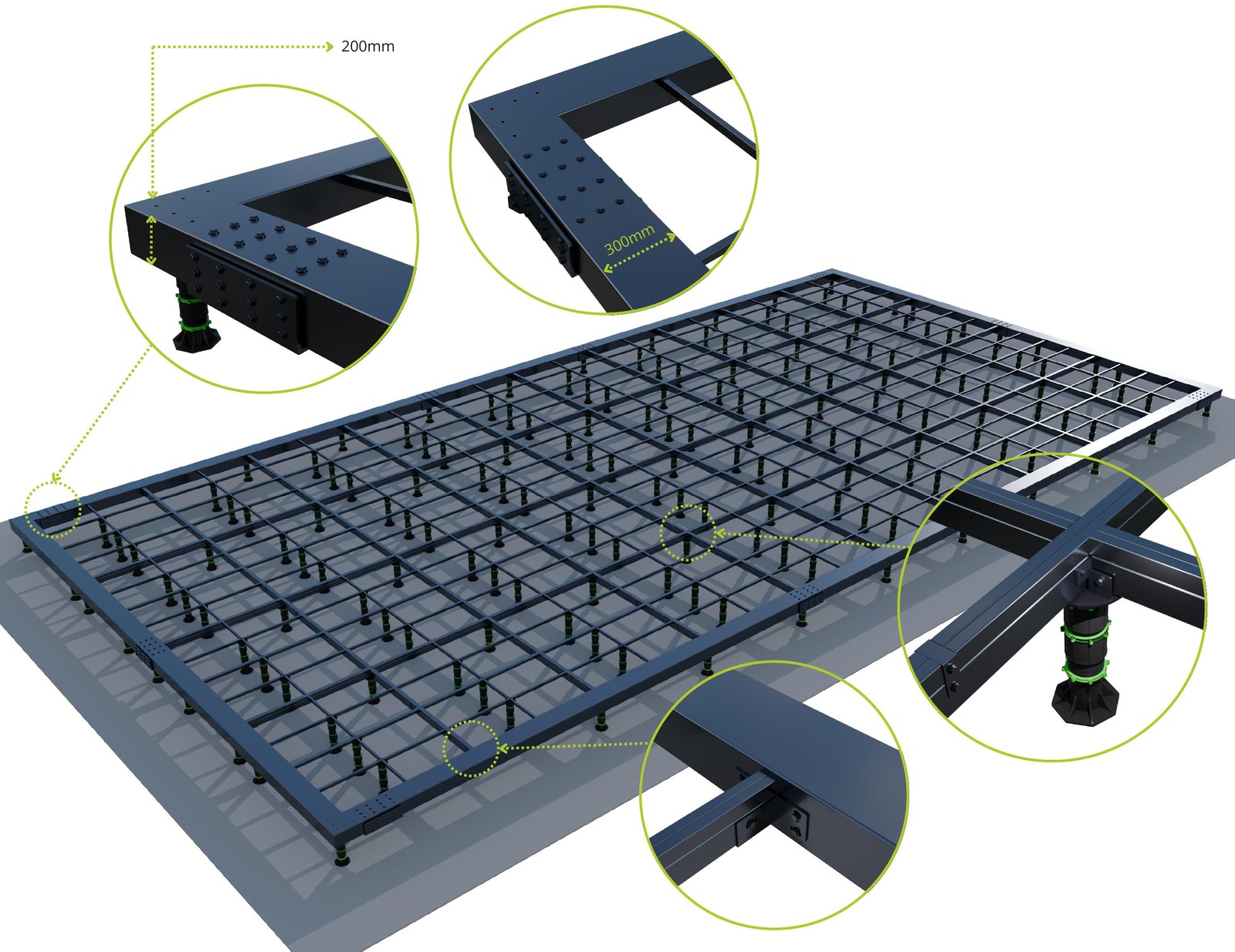

Premium

For clubs after the feel of a court on a slab: a deeper side beam and a support under every intersection.

Plots réglables: 624 unités, un sous chaque croisement
Trame porteuse: 0,625 × 0,5 m
Poutre latérale: 200 × 300 × 3,75 mm · 12 unités
Châssis inférieur: 50 × 50 × 2,0 et 50 × 30 × 2,0 mm
Poutre principale: 80 × 60 × 2,75 et 80 × 50 × 2,75 mm · 130 m
Réglage en hauteur: De 0,3 à 1,2 m, indépendant par point
Plancher: 20 mm · âme PVC haute densité, faces fibre de verre
Emprise: 20 602 × 10 602 mm
Calcul au vent: Ratio de contrainte maximal 0,190 · vérifie

Both are calculated for your surface and your slope. The quote states which version was considered and at what plot height.

Du dossier technique

La plateforme en détail

Plan coté, plot réglable, assemblage des poutres et plancher. Les mêmes vues que dans le dossier remis avec le devis.

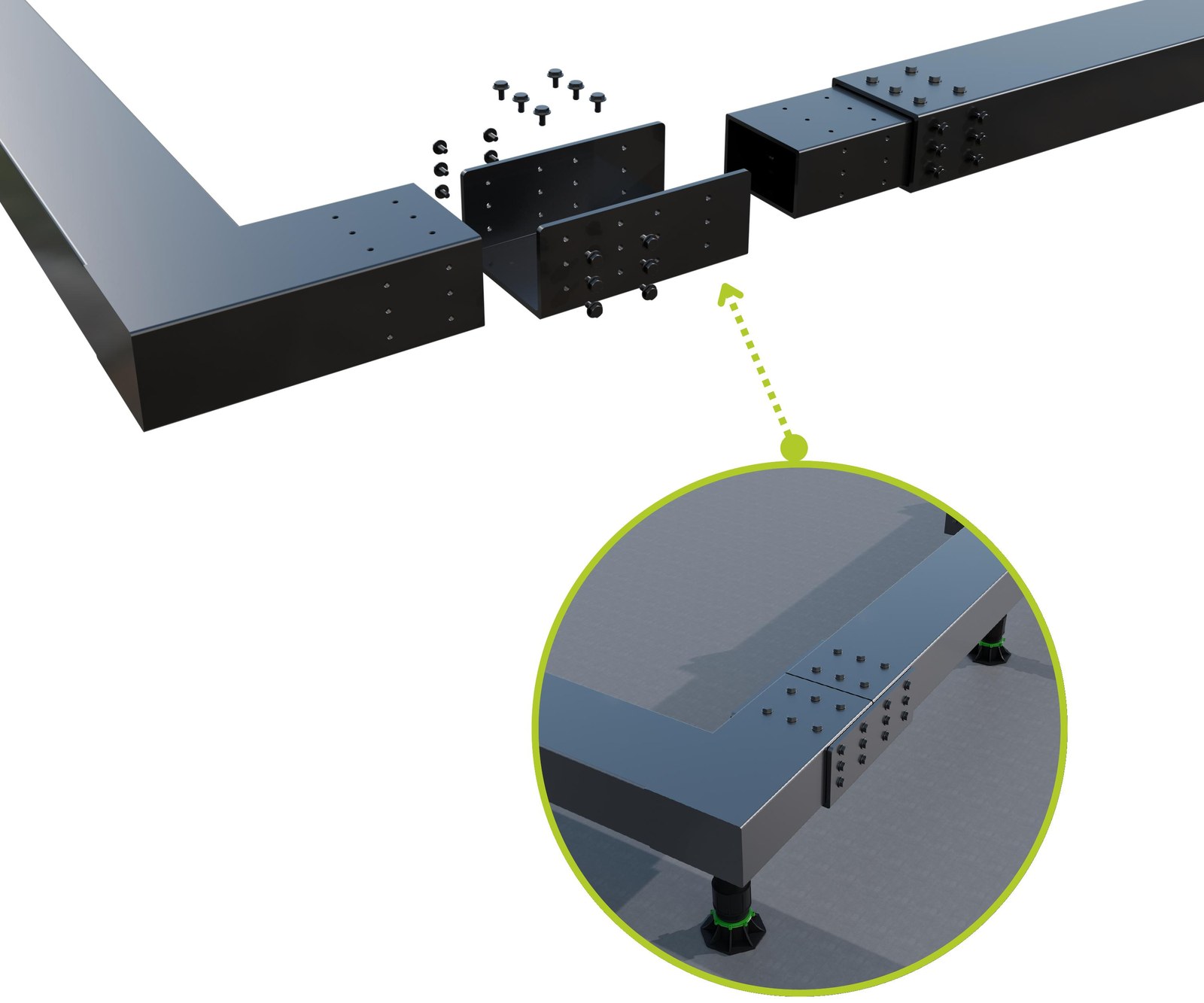

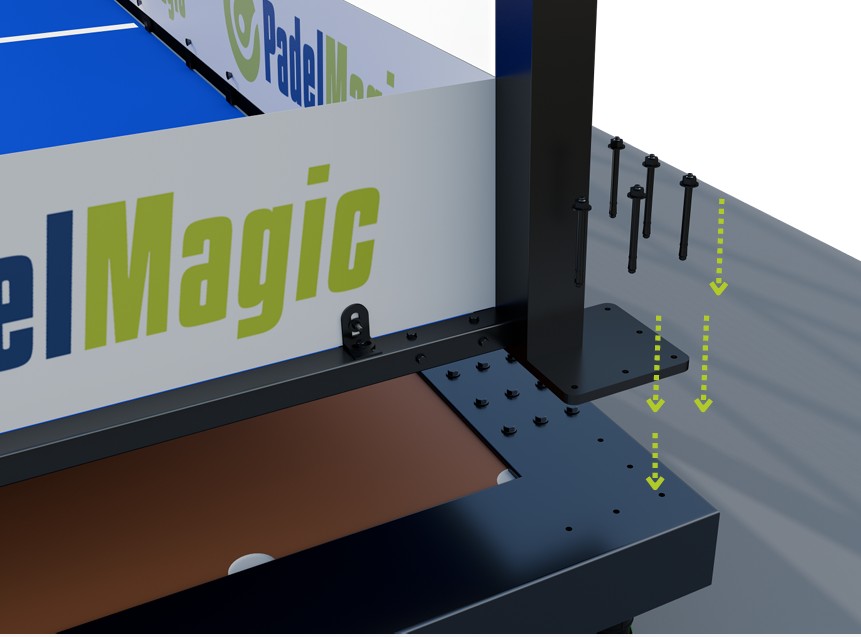

Assemblage boulonné : platines et boulonnerie haute résistance à chaque nœud

Trame porteuse et assemblage des poutres

La surface de jeu

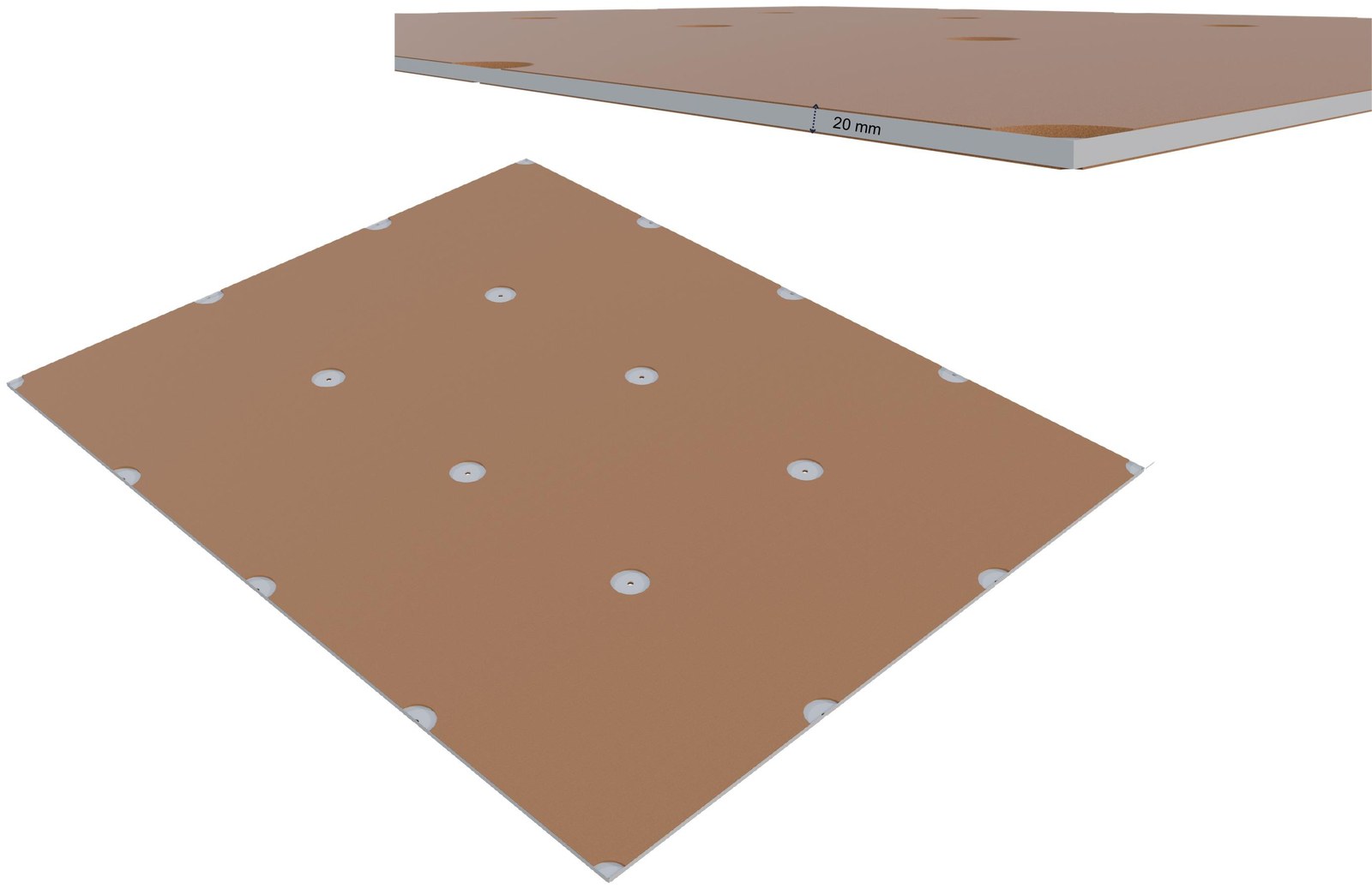

Le plancher

C’est la couche sur laquelle on marche, et celle qui décide si le terrain se sent ferme. Ce n’est pas du bois traité : c’est un sandwich de 20 mm avec âme en mousse PVC haute densité et faces en fibre de verre et polyester.

Cette composition explique qu’il résiste aux intempéries sans gonfler ni se délaminer.

Thickness: 20 mm
Core: High-density PVC foam
Faces: Fibreglass with polyester
Format: 1.25 × 2 m sheets · 80 per platform
Fire behaviour: Fire-resistant
Water and weather: Waterproof and suitable for outdoor use
Support: On a steel grid, not on battens

Détails

Pensée pour rester à la vue

Une plateforme sur une toiture, une place ou un parking est à la portée de tous. C’est pourquoi la visserie accessible a des capuchons antivol : M12 et M10 avec cape. Avec une clé normale, on n’y touche pas.

Et les détails habituels sont là : joints en U sous chaque verre aux deux extrémités, et le câble d’éclairage passant dans le poteau — pas suspendu à l’extérieur.

Détail des profilés en acier galvanisé de la structure

Fiche technique

Points d’appui	624
Réglage en hauteur	0,3 – 1,2 m
Plateau	20 mm
Assemblage	Boulonné · sans soudure sur place
Boulonnerie accessible	M12 et M10 avec capuchon antivol
Travaux nécessaires	Aucune dalle de béton
Base requise	Sol compacté, ferme et stable

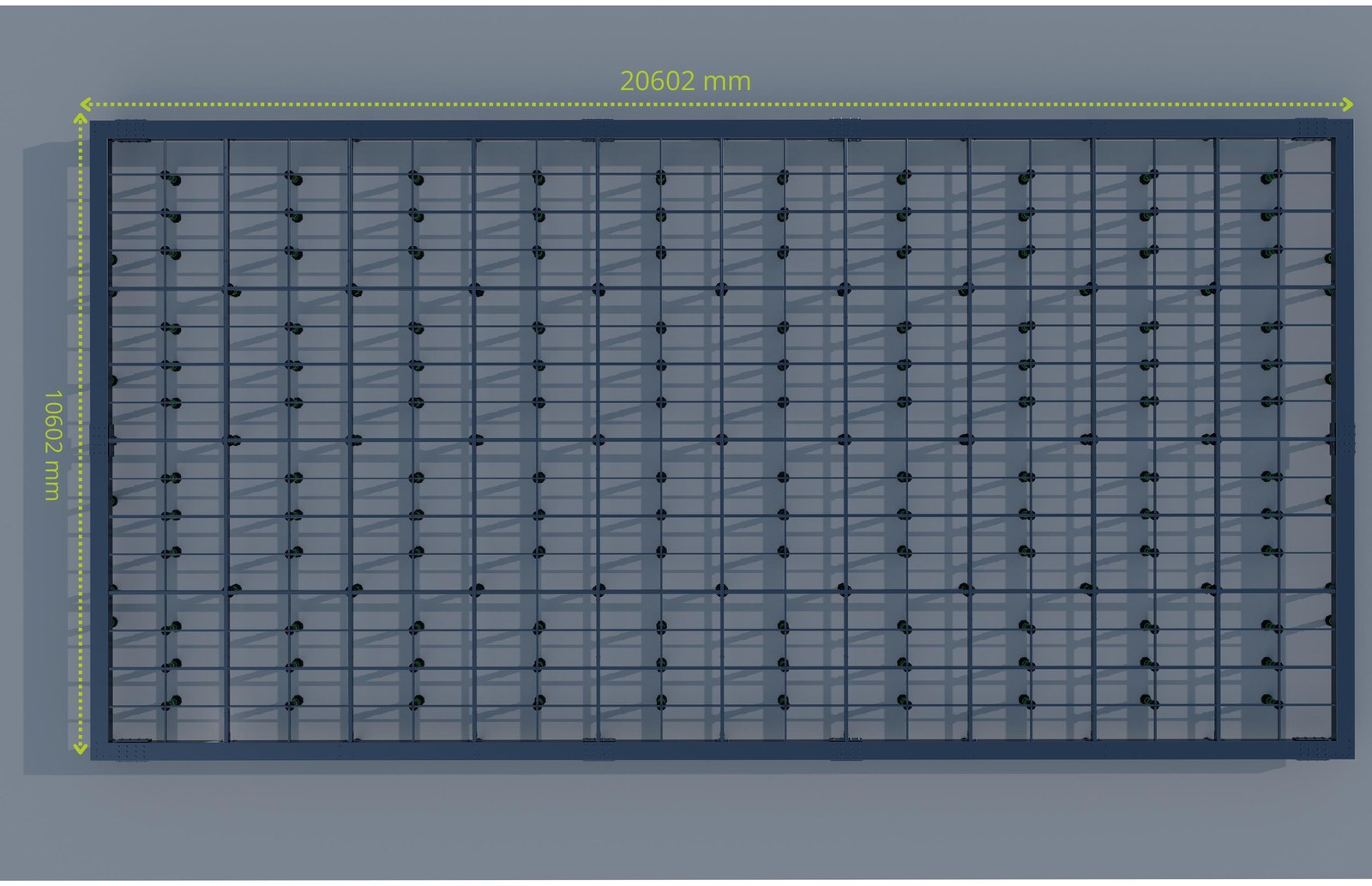

Plan coté de la plateforme surélevée avec ses dimensions — Plan coté de la plateforme

Questions fréquentes

Questions courantes

Non, mais il vous faut un sol compacté. La plateforme répartit la charge sur des centaines de plots réglables, donc pas besoin de la dalle de béton qu’exige un terrain conventionnel. Ce qu’il faut, c’est une base ferme et compactée dessous : sur sol meuble ou mal compacté, aucune structure ne tient. Si vous avez déjà un parking, une toiture ou une dalle existante, ce travail est fait.

Non, et c’est là la clé de notre système. Avec jusqu’à 624 points d’appui — contre les 50-60 d’autres systèmes — la plateforme est si rigide que la sensation de jeu est celle d’une dalle de béton : le rebond est ferme, le sol ne cède ni ne vibre. Nous avons repensé tout le système précisément pour cela.

Les plots se règlent entre 0,3 et 1,2 mètre. Cela permet de monter sur un terrain en pente, une toiture avec pente d’évacuation ou un sol irrégulier sans terrassement ni rehausse en béton : on nivelle plot par plot jusqu’à ce que toutes les poutres soient dans le même plan.

C’est l’un des usages principaux. La plateforme ne perce pas la toiture : elle repose sur les plots et répartit le poids sur de nombreux points au lieu de le concentrer. Cela garde l’étanchéité intacte. Avant tout, vérifiez avec votre technicien que la toiture supporte la charge.

Oui. Tout est boulonné, rien de soudé ni de bétonné : poutres périmétriques avec M12×150 et M10×30, trame porteuse avec M10×130, plateau avec vis inox M5×40. Elle se démonte avec les mêmes clés qui ont servi au montage, ce qui la rend adaptée aux locaux en location ou aux installations temporaires.

N’importe lequel des nôtres : ECO Standard, Panoramique ou Top Professional. La plateforme est la base ; le terrain qui va dessus, c’est vous qui le choisissez. C’est exactement le même terrain que nous monterions sur dalle.

En mesurant longueur, largeur et diagonale avant de serrer quoi que ce soit. On ajuste les plots jusqu’à ce que tout soit de niveau, on revérifie avec les poutres intérieures posées, et seulement alors on bloque les plots et on serre tous les boulons. Les plots ont un tube limiteur qui les empêche de bouger ensuite.

La visserie visible est antivol : capuchons M12 et M10 aux points accessibles. Dans un club, un parking ou une place, personne ne démonte un boulon avec une clé normale.
