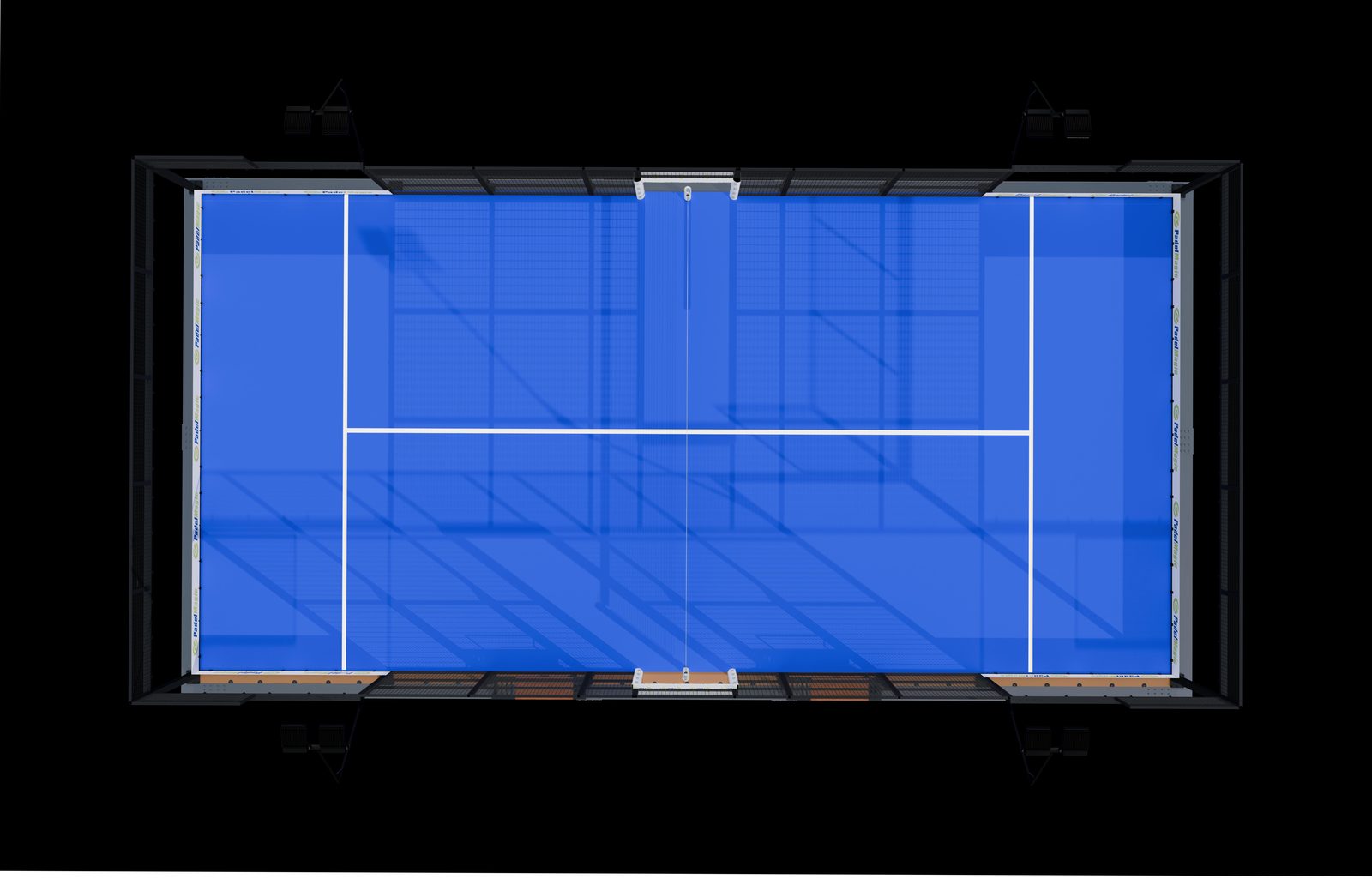

Padelplatz auf einer aufgeständerten Plattform von oben

Im Querschnitt

Aufgeständerte Plattform für Padelplätze

Wo nicht betoniert werden kann.

Sechs Schichten. Keine davon aus Beton. Und bis zu 624 Auflagerpunkte, die sie so steif machen, dass es sich darauf spielt wie auf einer Betonplatte.

624Auflagerpunkte
0,3 – 1,2 mHöhenverstellung
20 mmDeckplatten
Verschraubt, nicht geschweißtVerbindung

Steifigkeit

Bis zu 624 Auflager. Spielgefühl wie auf Beton.

Hier liegt der Unterschied. Andere Systeme setzen die Plattform auf 50 oder 60 Auflager, und das spürt man: Der Boden gibt nach, er vibriert, das Spielgefühl ist instabil.

PadelMagic624

Andere Systeme50–60

Auflagerpunkte unter einem kompletten Platz, maßstabsgetreu.

Wir haben das System komplett neu konstruiert. Bis zu 624 Auflagerpunkte, verteilt unter dem gesamten Platz, mit einem Raster aus Stahlträgern – Randträger, Innenträger und ein Tragrost –, das die Last Millimeter für Millimeter verteilt.

Das Ergebnis ist eine äußerst steife und robuste Plattform: Man spielt wie auf einer Betonplatte, nicht wie auf einem Podest. Der Ball springt sauber ab, der Fuß sinkt nicht ein, der Platz bewegt sich nicht.

Es ist dasselbe Prinzip wie bei einem Doppelboden im Büro, nur so dimensioniert und vervielfacht, dass er einen ganzen Padelplatz mit laufenden Spielern trägt.

Auflager der Konstruktion am Trägerkreuz der Plattform — Höhenverstellbares Auflager am Trägerkreuz

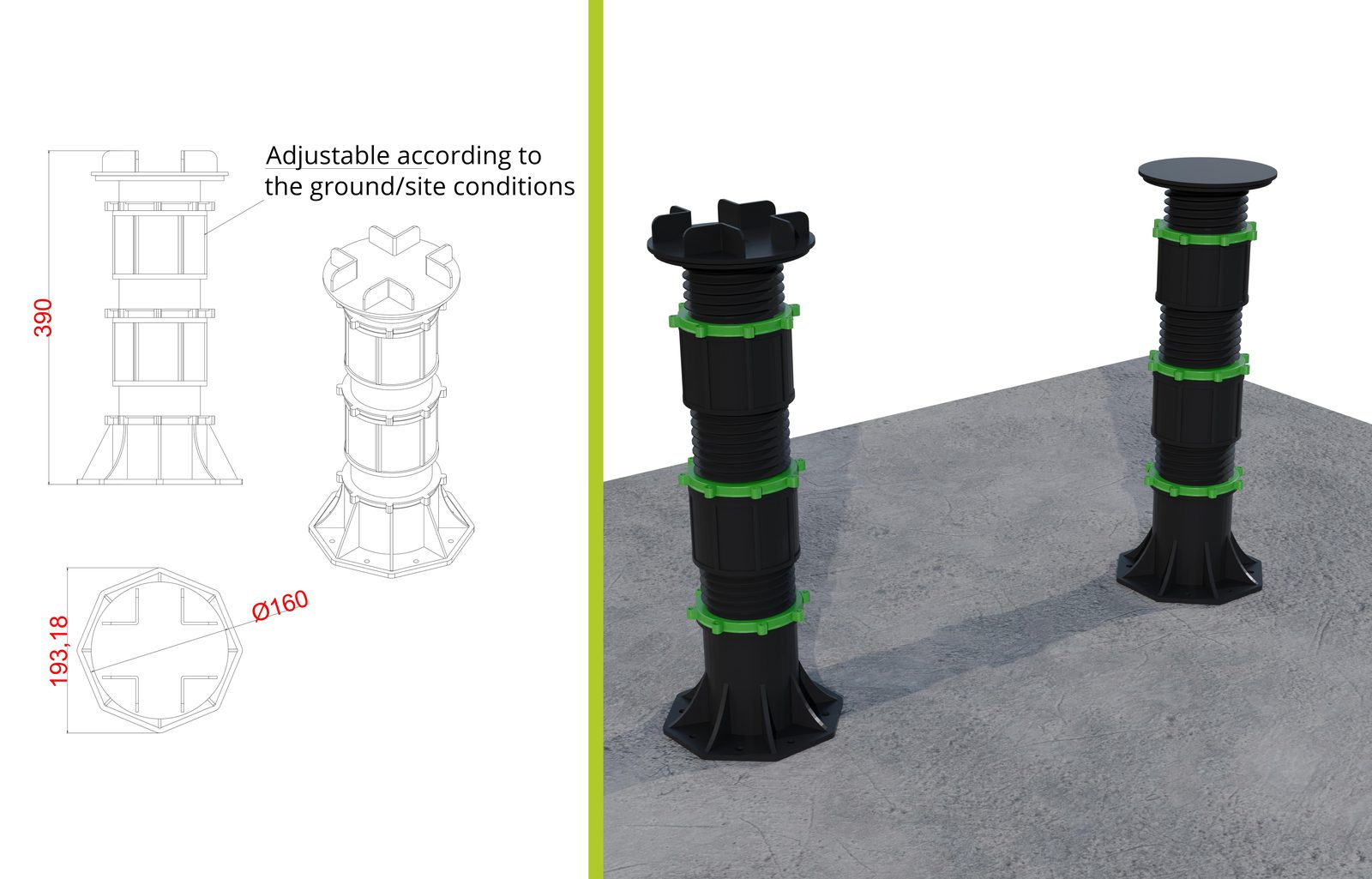

Das Schlüsselbauteil

Das Bauteil, auf dem alles beruht

Jedes Stelzlager ist ein höhenverstellbares Auflager mit Gewinde. Unter der Plattform sitzen Hunderte davon, und jedes wird einzeln justiert, bis alle Träger in einer Ebene liegen – ganz gleich, wie der Untergrund aussieht.

Der Verstellbereich liegt zwischen 0,3 und 1,2 Metern. Deshalb lässt sich die Plattform auf einem Flachdach mit Entwässerungsgefälle, in Hanglage oder auf einer Bodenplatte montieren, die sich vor Jahren gesetzt hat.

Wo sie passt

Vier Standorte, an denen ein normaler Platz nicht passt

Alle haben dasselbe Problem: Eine Betonplatte ist nicht möglich oder nicht gewünscht. Die Plattform löst es von oben.

Flachdächer und Dachterrassen

Es wird nichts gebohrt. Die Plattform steht auf Stelzlagern und verteilt das Gewicht auf viele Punkte, statt es zu konzentrieren. Die Abdichtung bleibt unversehrt.

Hanglage

Die Stelzlager sind von 0,3 bis 1,2 m höhenverstellbar. Der Höhenunterschied wird ausgeglichen, indem jedes Stelzlager einzeln eingestellt wird, ohne Erdarbeiten und ohne Aufbetonieren.

Hallen und temporäre Standorte

Nichts geschweißt, nichts betoniert: alles verschraubt. Für gemietete Hallen, temporäre Anlagen oder Standorte, an denen die Baugenehmigung ein Problem ist.

Bestehender Belag

Ist bereits ein Belag vorhanden, wird er genutzt. Die Plattform steht darauf und gleicht Unebenheiten und Entwässerungsgefälle selbst aus.

Montage

Alles verschraubt, nichts auf der Baustelle geschweißt

Jeder Träger wird mit Laschen und Dutzenden hochfester Schrauben mit dem nächsten verbunden, nicht mit einer Schweißnaht auf der Baustelle. Das gibt der Konstruktion ihre Steifigkeit und erlaubt Auf- und Abbau, ohne dass sie auch nur im Geringsten an Festigkeit verliert.

Schritt01

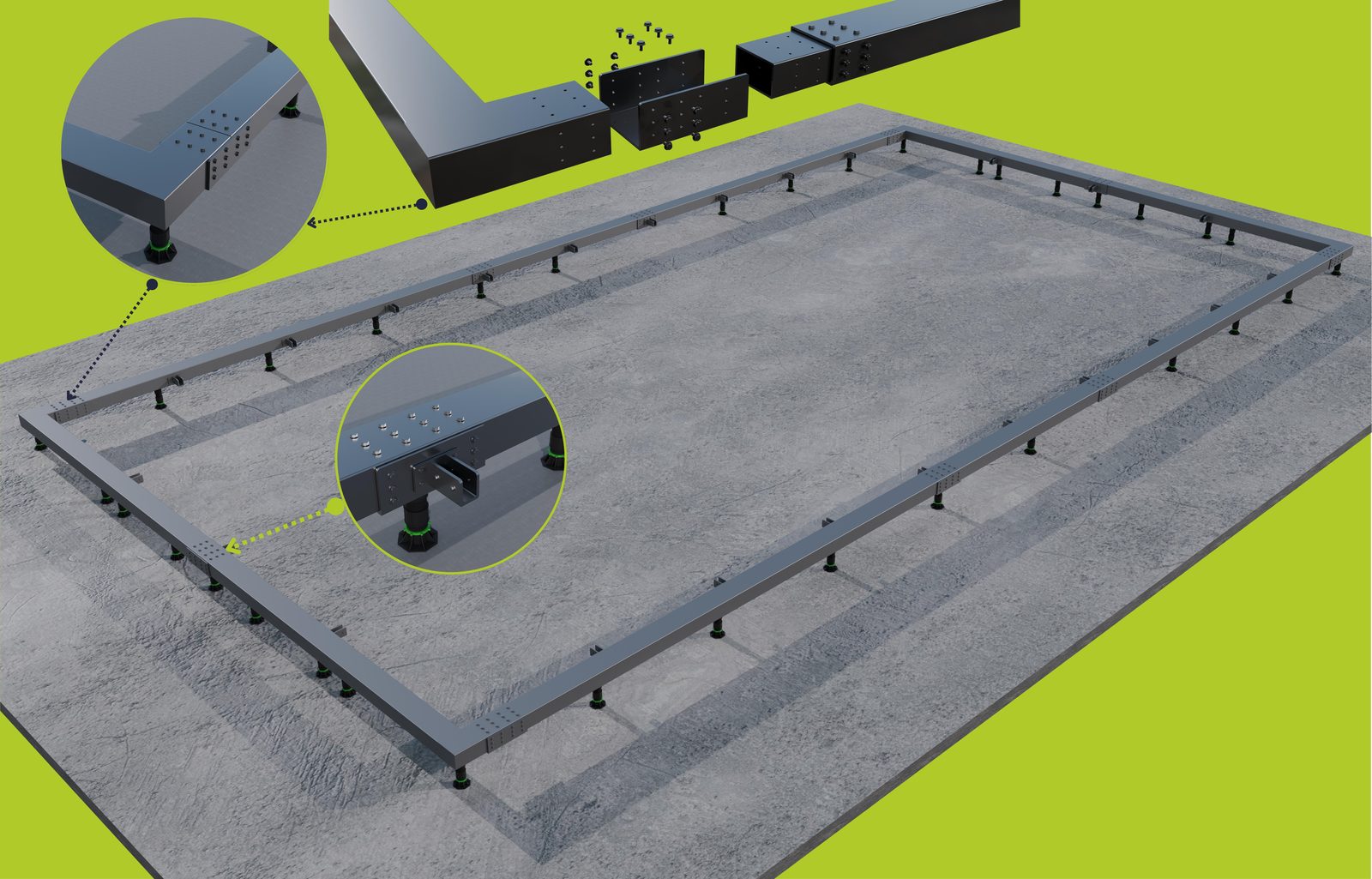

Umriss und Randträger

Zuerst wird der Umriss angezeichnet, dann werden die Randträger auf ihre Stelzlager gesetzt. Alles muss in einer horizontalen Ebene liegen: Länge, Breite und Diagonale werden gemessen, bevor auch nur eine Schraube angezogen wird.

Schritt02

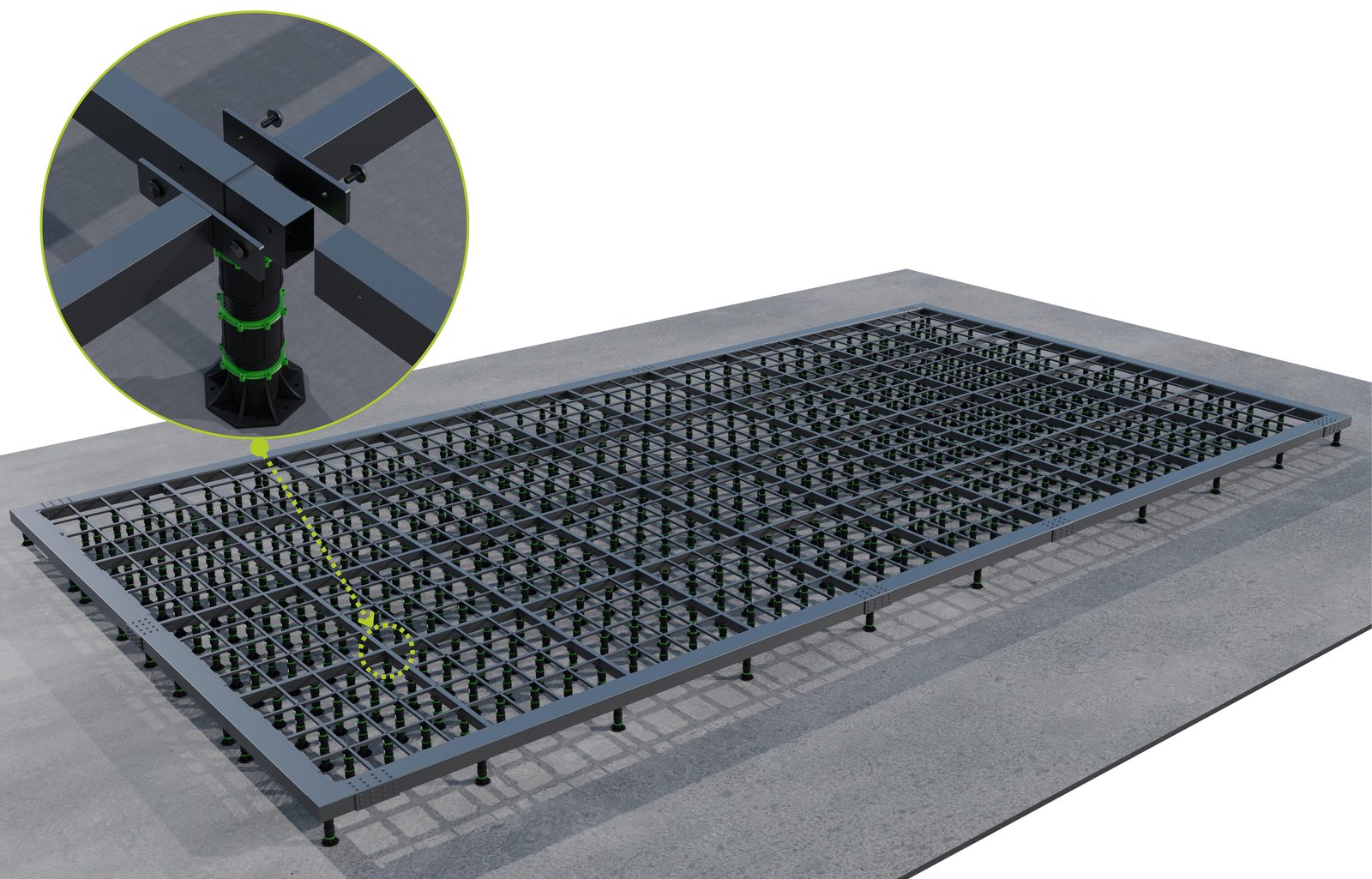

Innenträger und Tragrost

Quer- und Längsträger werden mit den zugehörigen Stelzlagern montiert, Abstand und Höhe zwischen ihnen werden geprüft. Der Tragrost wird an die Innenträger angeschlossen und verteilt die Last der Deckplatten.

Schritt03

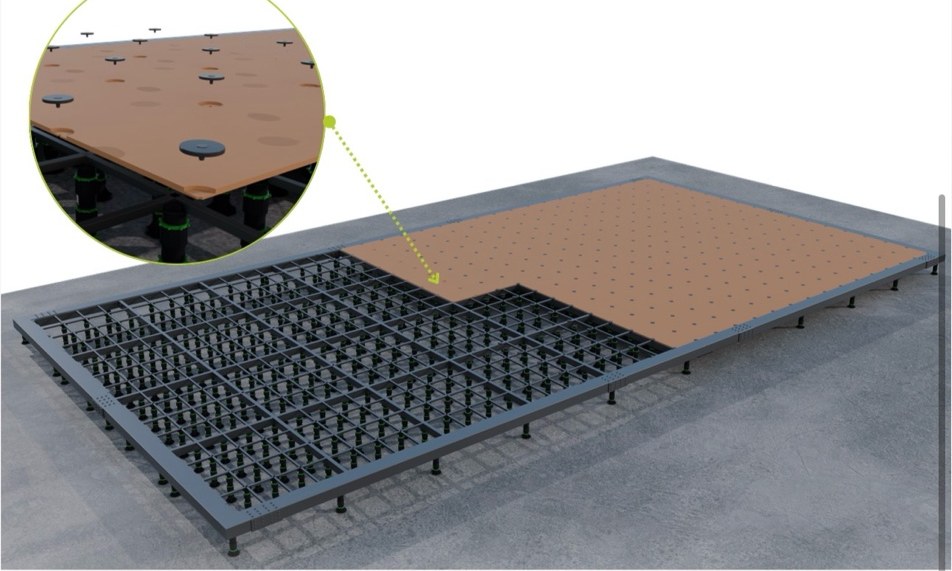

Ebene prüfen, arretieren, Deckplatten verlegen

Vor dem Verlegen der Deckplatten wird erneut geprüft, ob alle Träger in einer Ebene liegen. Dann – und erst dann – werden die Stelzlager arretiert und alle Schrauben angezogen. Darauf kommen die Deckplatten und auf die Deckplatten der Platz.

Die Plattform ersetzt die Betonplatte, nicht die Vorarbeiten. Sie braucht einen verdichteten Untergrund: fest und tragfähig. Haben Sie bereits einen Parkplatz, ein Flachdach oder eine bestehende Bodenplatte, ist diese Arbeit schon erledigt.

Zwei Versionen

Standard und Premium

Dieselbe Fläche von 20.602 × 10.602 mm, dieselben Deckplatten und dasselbe Stelzlagersystem. Unterschiedlich sind der Seitenträger und die Zahl der Auflager darunter: von 190 auf 624.

Standard

Für die meisten Anlagen: Flachdächer, Hanggrundstücke und Parkplätze mit moderatem Höhenunterschied.

Höhenverstellbare Stelzlager: 190 Stk., eines an jedem Knotenpunkt
Tragraster: Module von 2 × 2,5 m
Seitenträger: 100 × 200 × 3,0 mm · Fußplatte 14 mm · 12 Stk.
Unterrahmen: 40 × 40 × 2,0 und 40 × 20 × 2,0 mm
Hauptträger: 80 × 60 × 2,75 und 80 × 50 × 2,75 mm · 150 m
Höhenverstellung: Von 0,3 bis 1,2 m, an jedem Punkt einzeln
Deckplatten: 20 mm · Kern aus hochdichtem PVC, Deckschichten aus Glasfaser
Fläche: 20.602 × 10.602 mm

Für höhere Ansprüche

Premium

Für Clubs, die das Spielgefühl einer Betonplatte wollen: Träger mit größerer Bauhöhe und ein Auflager unter jedem Knotenpunkt.

Höhenverstellbare Stelzlager: 624 Stk., eines unter jedem Knotenpunkt
Tragraster: 0,625 × 0,5 m
Seitenträger: 200 × 300 × 3,75 mm · 12 Stk.
Unterrahmen: 50 × 50 × 2,0 und 50 × 30 × 2,0 mm
Hauptträger: 80 × 60 × 2,75 und 80 × 50 × 2,75 mm · 130 m
Höhenverstellung: Von 0,3 bis 1,2 m, an jedem Punkt einzeln
Deckplatten: 20 mm · Kern aus hochdichtem PVC, Deckschichten aus Glasfaser
Fläche: 20.602 × 10.602 mm
Windnachweis: Max. Ausnutzungsgrad 0,190 · Nachweis erfüllt

Beide werden für Ihre Fläche und Ihren Höhenunterschied berechnet. Im Angebot steht, welche Version zugrunde liegt und mit welcher Stelzlagerhöhe.

Aus dem technischen Dossier

Die Plattform im Detail

Bemaßter Grundriss, verstellbares Stelzlager, Trägerverbindung und Deckplatten. Dieselben Ansichten wie im Dossier, das Sie mit dem Angebot erhalten.

Schraubverbindung: Laschen und hochfeste Schrauben an jedem Knoten

Verstellbares Stelzlager, an den Untergrund anpassbar

Die Spielfläche

Die Deckplatten

Das ist die Schicht, auf der man läuft, und sie entscheidet, ob sich der Platz fest anfühlt. Es ist keine behandelte Holzplatte, sondern ein 20 mm starkes Sandwichpaneel mit einem Kern aus hochdichtem PVC-Schaum und Deckschichten aus glasfaserverstärktem Polyester.

Dieser Aufbau ist der Grund, warum es der Witterung standhält, ohne aufzuquellen oder zu delaminieren. Holz nimmt Wasser auf und arbeitet mit der Feuchtigkeit, dieses Paneel nicht.

Stärke: 20 mm
Kern: Hochdichter PVC-Schaum
Deckschichten: Glasfaser mit Polyester
Format: Platten 1,25 × 2 m · 80 pro Plattform
Brandverhalten: Schwer entflammbar
Wasser und Witterung: Wasserdicht und für den Außeneinsatz geeignet
Auflage: Auf Metallraster, nicht auf Holzlatten

Details

Ausgelegt für frei zugängliche Orte

Eine Plattform auf einem Flachdach, einem Stadtplatz oder einem Parkplatz ist für jeden erreichbar. Deshalb sind die zugänglichen Schrauben diebstahlsicher abgedeckt: M12 und M10 mit Abdeckkappe. Mit einem normalen Schlüssel kommt man nicht heran.

Und die bewährten Details bleiben: U-Gummiprofile unter jeder Glasscheibe an beiden Enden und das Lichtkabel im Inneren des Pfostens verlegt, nicht außen hängend.

Detail der verzinkten Stahlprofile der Konstruktion

Technische Daten

Auflagerpunkte	624
Höhenverstellung	0,3 – 1,2 m
Deckplatten	20 mm
Verbindung	Verschraubt, nicht geschweißt
Zugängliche Schrauben	M12 und M10 mit diebstahlsicherer Abdeckkappe
Erforderliche Bauarbeiten	Keine Betonplatte
Erforderlicher Untergrund	Verdichtet, fest und tragfähig

Bemaßter Plan der aufgeständerten Plattform — Bemaßter Plan der Plattform

Häufige Fragen

Typische Fragen

Nein, aber Sie brauchen einen verdichteten Untergrund. Die Plattform verteilt die Last auf Hunderte höhenverstellbare Stelzlager, daher entfällt die Betonplatte, die ein herkömmlicher Platz erfordert. Notwendig ist aber ein fester, verdichteter Untergrund: Auf weichem oder schlecht verdichtetem Boden hält keine Konstruktion. Haben Sie bereits einen Parkplatz, ein Flachdach oder eine bestehende Bodenplatte, ist diese Arbeit erledigt.

Nein, und genau das ist der Kern unseres Systems. Mit bis zu 624 Auflagerpunkten – gegenüber 50 bis 60 bei anderen Systemen – ist die Plattform so steif, dass sie sich wie eine Betonplatte spielt: Der Ball springt sauber ab, der Boden gibt nicht nach und vibriert nicht. Genau dafür haben wir das gesamte System neu konstruiert.

Die Stelzlager lassen sich zwischen 0,3 und 1,2 Metern verstellen. So können Sie auf einem Hang, einem Flachdach mit Entwässerungsgefälle oder einem unebenen Untergrund bauen, ohne Erdarbeiten und ohne Aufbetonieren: Jedes Stelzlager wird einzeln nivelliert, bis alle Träger in einer Ebene liegen.

Das ist einer der Haupteinsatzbereiche. Die Plattform durchdringt die Dachhaut nicht: Sie steht auf den Stelzlagern und verteilt das Gewicht auf viele Punkte, statt es zu konzentrieren. So bleibt die Abdichtung unversehrt. Vorab muss Ihr Tragwerksplaner prüfen, ob das Dach die Last aufnehmen kann.

Ja. Alles ist verschraubt, nichts geschweißt oder betoniert: Randträger mit M12×150 und M10×30, Tragraster mit M10×130, Deckplatten mit Edelstahlschrauben M5×40. Der Abbau erfolgt mit denselben Schlüsseln wie die Montage. Damit eignet sie sich für gemietete Hallen oder temporäre Anlagen.

Jedes unserer Modelle: ECO Standard, Panorama oder Top Professional. Die Plattform ist die Basis, den Platz darauf wählen Sie. Es ist genau derselbe Platz, den wir auf einer Bodenplatte montieren würden.

Länge, Breite und Diagonale werden gemessen, bevor irgendetwas angezogen wird. Die Stelzlager werden justiert, bis alles in einer Ebene liegt. Mit eingebauten Innenträgern wird erneut geprüft, und erst dann werden die Stelzlager arretiert und alle Schrauben angezogen. Ein Begrenzungsrohr an den Stelzlagern verhindert, dass sie sich später verstellen.

Die sichtbaren Schrauben sind diebstahlsicher: M12- und M10-Abdeckkappen an allen zugänglichen Stellen. Ob im Club, auf einem Parkplatz oder auf einem Stadtplatz: Mit einem normalen Schlüssel löst niemand eine Schraube.

Schicken Sie uns ein Foto des Standorts

Flachdach, Hanggrundstück oder Parkplatz: Wir prüfen die Machbarkeit, die nötige Höhenverstellung der Stelzlager und die Kosten. Das 3D-Design erhalten Sie innerhalb von 48 Stunden.

+34 606 392 955 info@padelmagic.es
