Cubierta con ingeniería propia
Estructura de aluminio y lona de PVC de 850 g/m², con cálculo según EN 13782 o Eurocódigo según el nivel y planos para la licencia de obra. Uso de la pista durante todo el año.
Competición
Pista de pádel Top Professional
Fondos panorámicos sin pilares, autoportantes, con vidrio templado de 12 mm y tubo estructural de 100×50×3 mm unido con casquillos interiores de unión mecanizados. Diseñada para alta competición y uso profesional intensivo.
Descripción
Uniones mecanizadas, sin soldadura
Toda la estructura del fondo se une mediante piezas mecanizadas atornilladas con DIN 7380 M8×20, sin soldadura. Las uniones atornilladas sobre pieza mecanizada mantienen la geometría del fondo y su resistencia frente a impactos repetidos de pelota a más de 100 km/h, el régimen habitual en competición. El montaje resulta además más rápido y preciso. Desliza el control para comparar: la Top tiene el fondo libre de montantes y malla de 4 m de altura; la estándar divide el vidrio con montantes.
12
mm de vidrio
8
focos LED
100×50×3
tubo de fondo
+180
km/h de viento

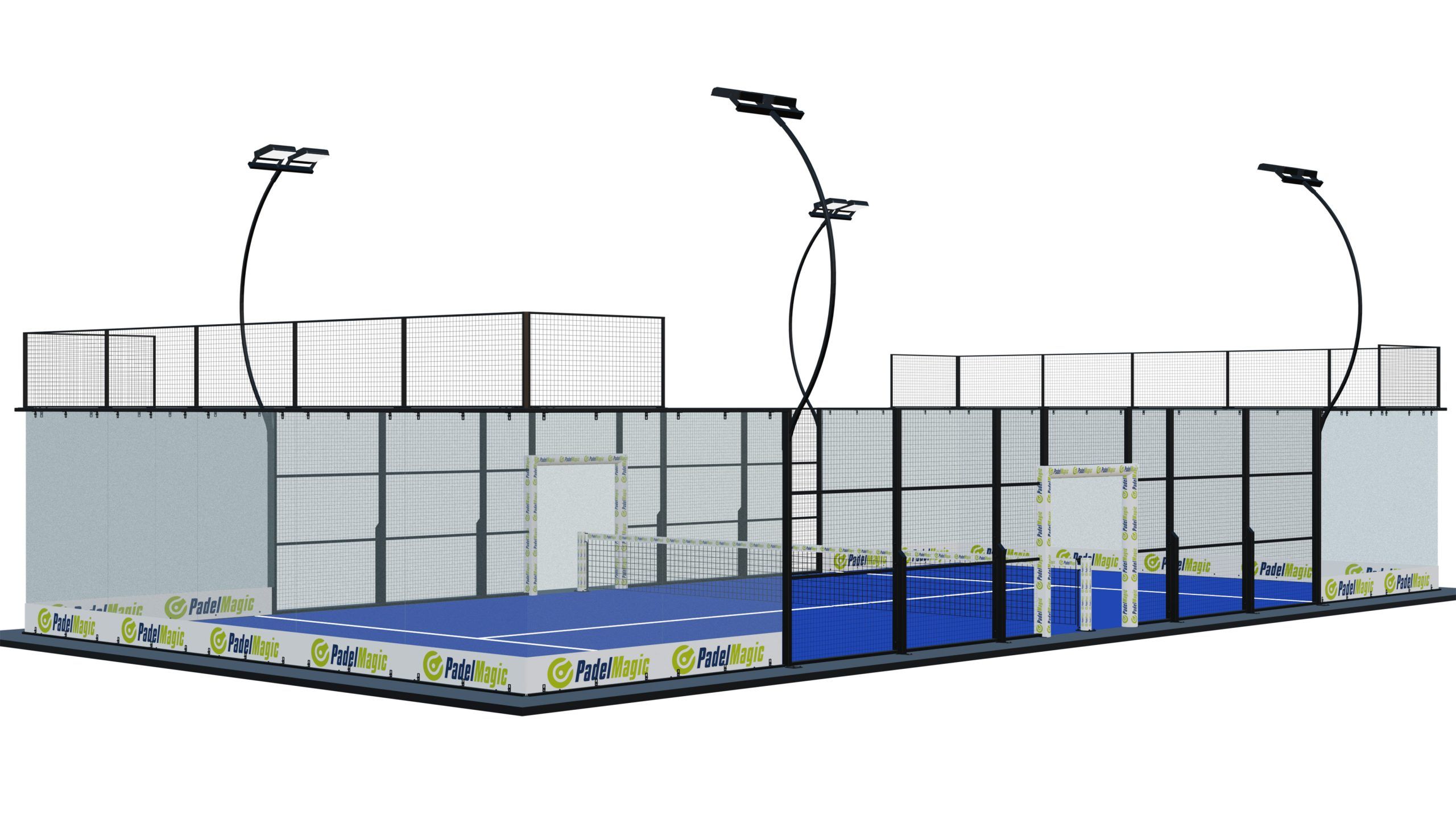

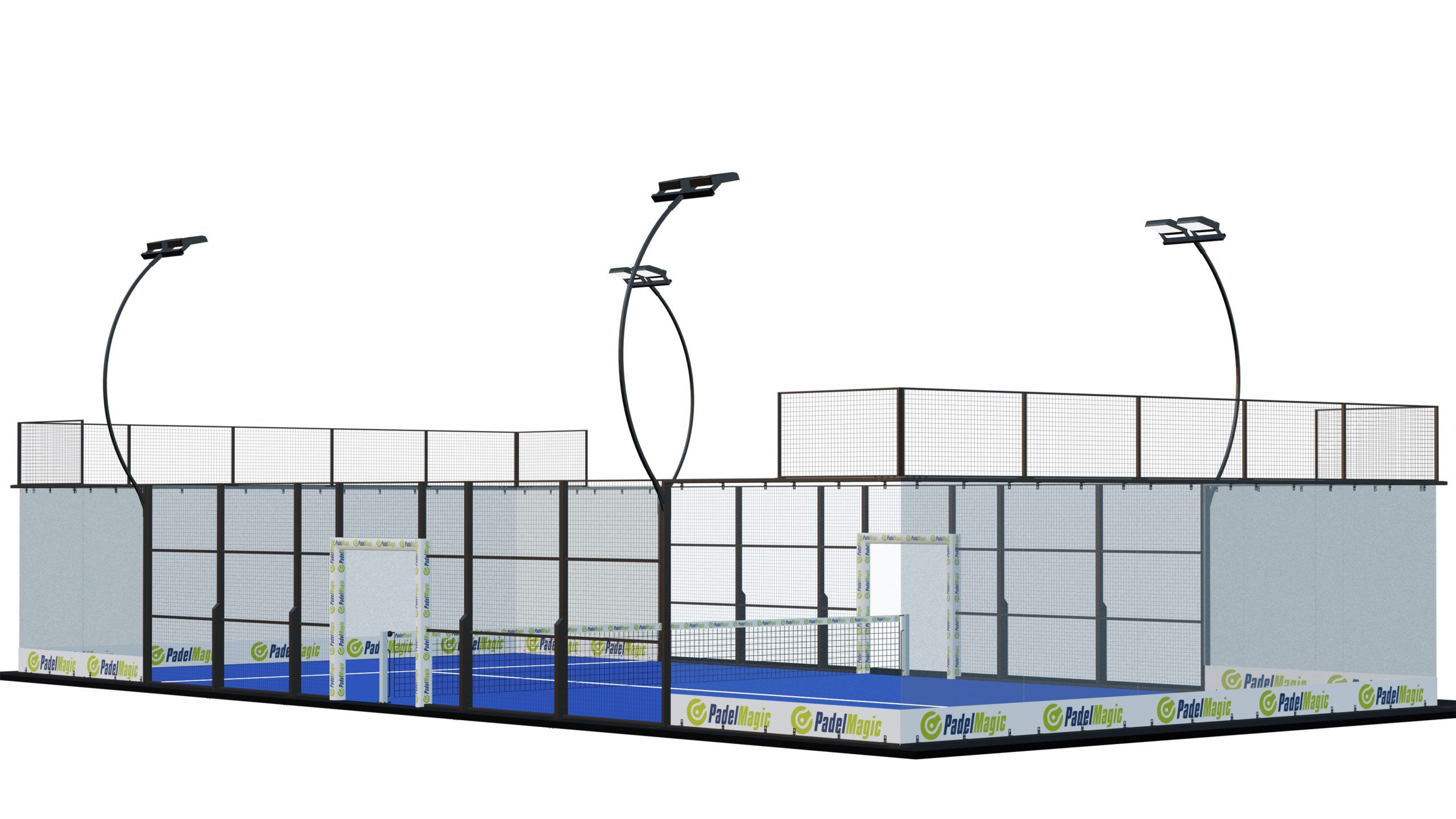

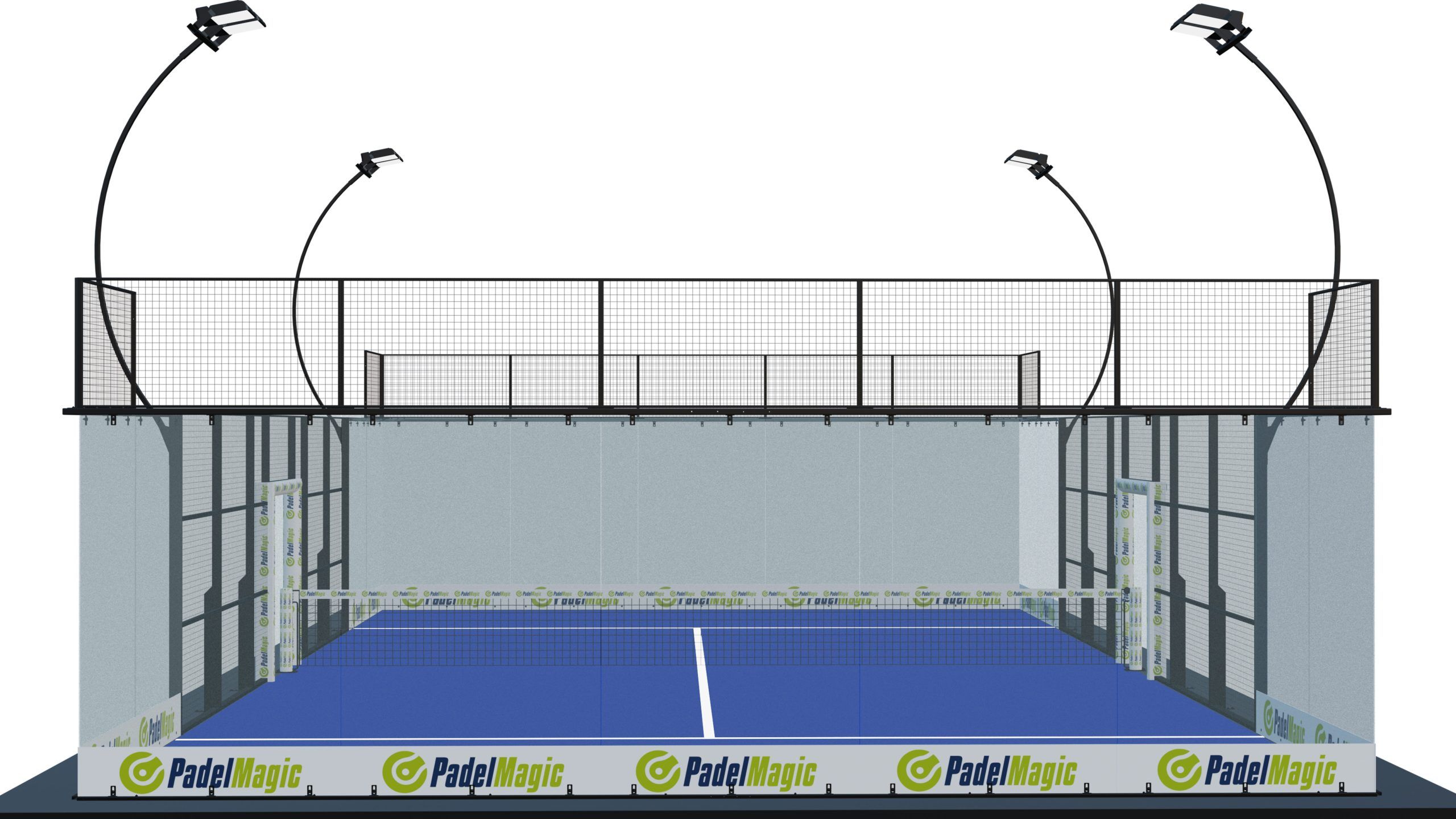

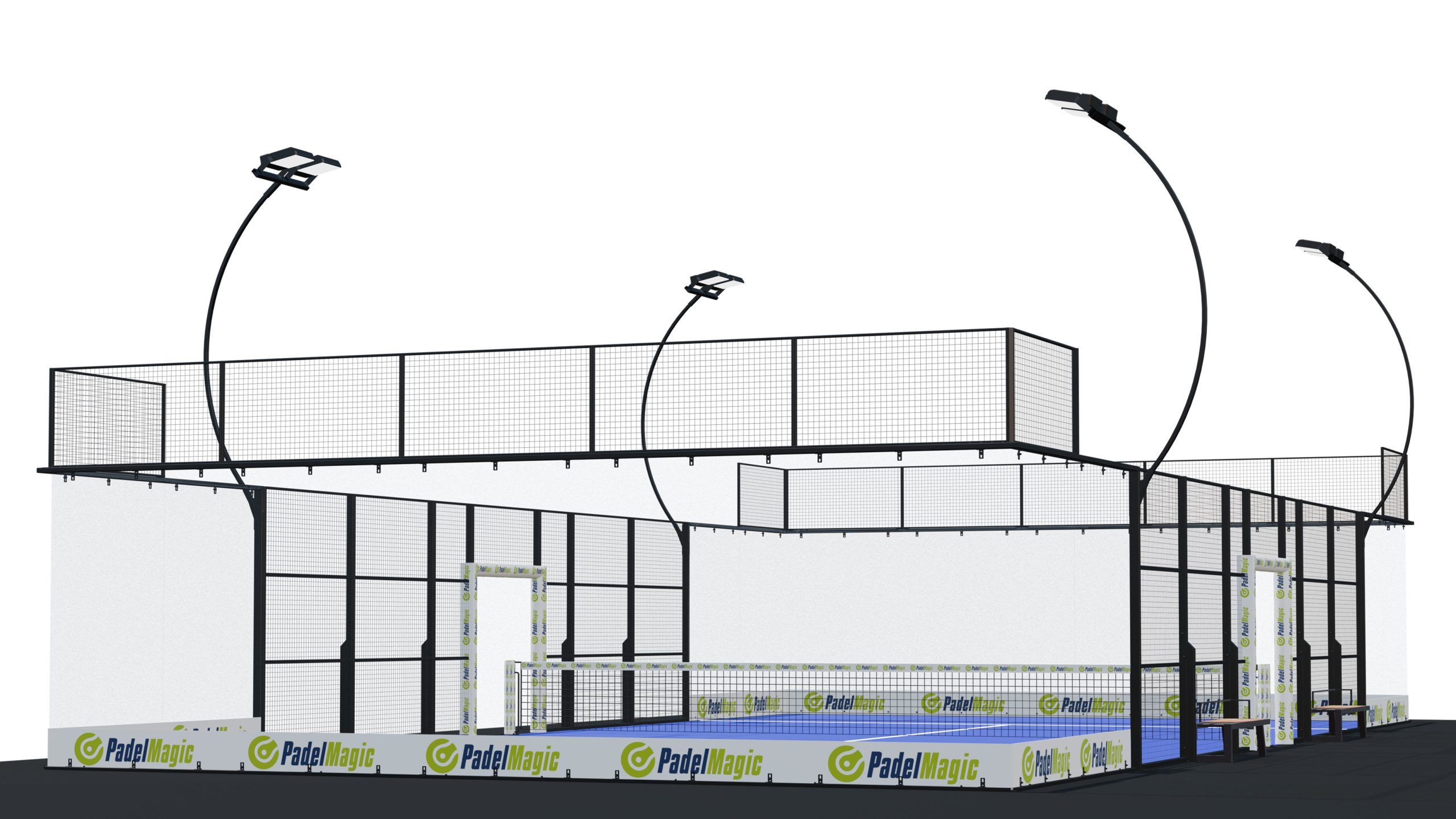

Vistas técnicas
Perspectiva, planta, alzado y lateral
Las mismas vistas que incluye la ficha técnica en PDF.
Ficha técnica
Especificación completa
Contenido del suministro, con medidas y normativa aplicable.
Selecciona un punto de la pista o un apartado de la lista.
-
- Medidas
- Pista de 20 × 10 m de superficie de juego, conforme al reglamento de la Federación Internacional de Pádel. Altura libre mínima recomendada de 6 m en instalación cubierta.
- Fondo panorámico
- Tubo estructural de 100×50×3 mm · fondos panorámicos sin pilares, autoportantes gracias a 9 cristales templados de 12 mm de espesor
- Módulos
- 8 × 3000×2000 mm · 4 × 3000×1030 mm · 2 × 870×1940 mm · todos con tubo estructural de 40×40×2 mm y malla de 50×50×4 mm
- Marco superior
- Malla electrosoldada de 50×50×4 mm · panel de acero de 2000×1000 mm para vidrio de 2995×1995×12 mm
- Postes y anillo
- Soporte en U plegada con jabalcón doble y placa de anclaje · anillo perimetral de serie con registros superiores para cables de iluminación y datos
- Espesor de tubo
- 3 mm donde se concentran la carga de viento y los impactos · 2 mm en los marcos de los paneles de malla · 4 mm en cada casquillo interior de unión
- Anclaje
- Taco mecánico ø12 × 110 mm · par 110 Nm
- Viento y corrosión
- Diseñada para vientos de más de 180 km/h, cálculo firmado por ingeniero de estructuras · certificado C3, C4 o C5 (ISO 12944) del fabricante de la pintura
-
- Uniones
- Casquillos interiores de unión de 4 mm: tubo completo, mecanizado y roscado en fábrica · tornillería métrica DIN 7380 M8 · sin taladros en obra
- Tornillería
- Solo tornillería métrica (DIN 7380 M8 en los casquillos, DIN M10 en el resto), cada tornillo con capuchón embellecedor negro
-
- Vidrio templado
- 18 paneles de 12 mm, 3000×2000 mm · EN 12150 · fijación con metacrilato o silicona · apoya sobre tubo
- Reposición
- Vidrio de 12 mm en stock en fábrica: reposición en días, también durante una competición
-
- Focos
- 8 focos LED asimétricos de 200 W · 579 lx de media y uniformidad 0,77 en estudio DIALux · opcional: focos asimétricos de 240 W o 320 W · postes de 6000 mm de altura integrados: rectos de 60×60×2 mm, curvos de 40×40×3 mm o en Z de 40×40×2 mm
-
- Acceso
- Acceso libre · opcional: puerta batiente con cerradura o puerta corredera automática
- Apertura automática
- Módulo de domótica con apertura vinculada a la reserva online
-
- Superficie de juego
- Césped ACT Score de serie · opcional: ACT Premier o Mondo · certificado FEP y FIP 2026 · usado en Gustavo Pratto Academy
- Instalación
- Banda de unión y adhesivo para el césped
-
- Incluye
- 8 focos LED asimétricos (200 W) · Vidrio templado de 12 mm · Arena de sílice y red de juego · Kit de tornillería métrica DIN 7380 con capuchones · Casquillos interiores de unión mecanizados de 4 mm · Banda de unión y adhesivo para el césped
- Plazo y montaje
- Entrega en 3–4 semanas · montaje con equipo propio o guía paso a paso · el cliente aporta maquinaria de elevación y puntales
- Opcional
- Focos asimétricos de 240 W o 320 W · Puertas batientes o correderas automáticas (kit de adaptación) · Software de reservas + domótica de puertas y luces (ReservaDeportes, por 4G) · Pantalla doble 43" integrada en la pista, cámaras y Magic Button inalámbrico · Kit de red antipájaros · Red superior de seguridad · Esquinas y over-net personalizados · Vidrios de repuesto y kit de mantenimiento · Cualquier color RAL · certificado C5
El modelo
Estructura para alta competición
El fondo se resuelve en tubo de 100×50×3 mm unido con casquillos interiores de unión mecanizados, sin soldadura, y los postes llevan soporte en U plegada con jabalcón doble y placa de anclaje. El anillo perimetral, de serie, incorpora registros superiores para el paso de cables de iluminación y datos.
- Soporte en U plegada con jabalcón doble
- Anillo perimetral de serie con registros
- Postes de luz rectos, en Z o curvos
- Vidrio de 12 mm con metacrilato o silicona
Instalaciones reales
Instalaciones realizadas con este modelo
Pistas fabricadas e instaladas por PadelMagic, con el nombre del club y el país.
Antes de decidir
Preguntas frecuentes
¿PadelMagic fabrica sus propias pistas?
Sí. El corte, la soldadura y la pintura de la estructura se realizan en nuestra fábrica de Valladolid, y cada unión lleva un casquillo interior de unión mecanizado de 4 mm. También fabricamos pistas para otras marcas, que las comercializan con su propio logotipo.
¿Cuál es el plazo de reposición de un vidrio?
Mantenemos vidrio templado en stock en fábrica, por lo que la reposición se realiza en días. Cuando el vidrio se importa por vía marítima, la pista puede permanecer hasta dos meses fuera de servicio.
¿Quién realiza el montaje?
Nuestro propio equipo de montaje, el mismo en cada instalación, ya sea en Copenhague, Tbilisi o Maldivas. Cualquier ajuste en obra lo resuelve directamente el fabricante, sin intermediarios.
¿Se puede seguir el estado del pedido?
Sí. El cliente accede a nuestra intranet de fabricación, donde consulta la fase de cada pieza (soldadura, pintura y carga) con las fechas que registra el taller al cerrar cada fase. Incluye la proforma, el packing list y un canal de comunicación directo vinculado al pedido.
¿Cumple la normativa de competición?
El vidrio templado cumple las normas EN 12150-1 y EN 12150-2, la superficie de juego mide 20 × 10 m conforme al reglamento de la Federación Internacional de Pádel y el césped cuenta con certificado FEP y FIP 2026. La pista está preparada para competición oficial.
¿Se puede fabricar en los colores del club?
Sí. La estructura se laca en horno en cualquier color RAL. Como fabricantes, producimos a medida colores corporativos, medidas especiales y vinilos personalizados, sin limitarnos a un catálogo cerrado.
¿Se puede incorporar tecnología después de la instalación?
Sí. La estructura sale de fábrica con el paso de cables y los anclajes previstos, de modo que el marcador LED, las cámaras o el banquillo inteligente se incorporan después sin obra adicional ni canaletas vistas.
Exclusivo de PadelMagic
Soluciones integradas de fábrica
Tres soluciones exclusivas de PadelMagic que se integran de fábrica sobre esta misma estructura.
Domótica y acceso sin llaves
Apertura de la puerta y encendido de la iluminación vinculados a la reserva online, sin personal de control ni llaves.
Tecnología WOW
Marcador LED, repetición de jugadas y retransmisión en directo, con el cableado integrado de fábrica en la estructura.
Presupuesto de este modelo
Indica el número de pistas y la ubicación. Recibirás el desglose por partidas y el render 3D.
